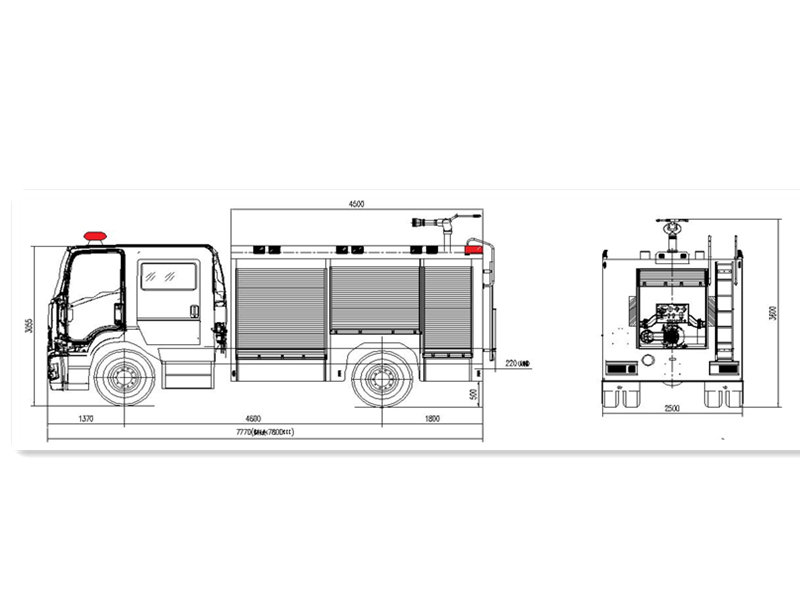

HOWO Sinotruk vatrogasno vozilo s pjenom Strukturni princip

Kao profesionalno vatrogasno vozilo s pjenom opremljeno šasijom lakog kamiona Sinotruk, postalo je ključna oprema za hitne intervencije u gašenju požara u urbanim sredinama, industrijskim i rudarskim poduzećima, petrokemijskoj industriji i drugim scenarijima, zahvaljujući svom izvrsnom proizvodnom procesu, naprednoj tehnologiji, znanstvenom strukturnom dizajnu i sveobuhvatnim praktičnim prednostima. Od izlazne snage i učinkovitosti gašenja požara do jednostavnosti rukovanja, svaki tehnički parametar ovog laganog vatrogasnog vozila s pjenom marke Howo rigorozno je usavršen kako bi u potpunosti zadovoljio potrebe stvarnih operacija spašavanja od požara, balansirajući profesionalnost i pouzdanost.

⇒ Glavne prednosti:

1. Opremljen motorom YC4E140-33, nazivne snage do 105 kW, koji pruža snažnu i stabilnu izlaznu snagu.

2. Opremljen protupožarnom pumpom CB10/40 atmosferskog tlaka, nazivnog protoka 40L/s, nazivnog tlaka 1,0 MPa, maksimalne dubine usisavanja 7 m, vremena usisavanja ≤35s.

3. Domet mlaza vode ≥60 m, domet mlaza pjene ≥48 m, horizontalna rotacija od 360° i -35°～Vertikalna rotacija od 70°, što omogućuje pokrivenost gašenjem požara na velike udaljenosti bez mrtvog kuta.

4. Opremljen proporcionalnim uređajem za pjenu tipa prstenaste pumpe PH64, omjer miješanja može se fleksibilno podesiti između 3% i 6%, s maksimalnim protokom miješanja od 64L/s.

5. Može brzo formirati gusti pjenasti pokrovni sloj, suzbijajući požar putem više mehanizama pokrivanja, hlađenja i gušenja, učinkovito izolirajući kisik.

6. Dodatni instrumenti i prekidači integrirani su u upravljačku ploču, s jasno vidljivim manometrima, vakuumometrima i prikazima razine tekućine, što olakšava precizan rad.

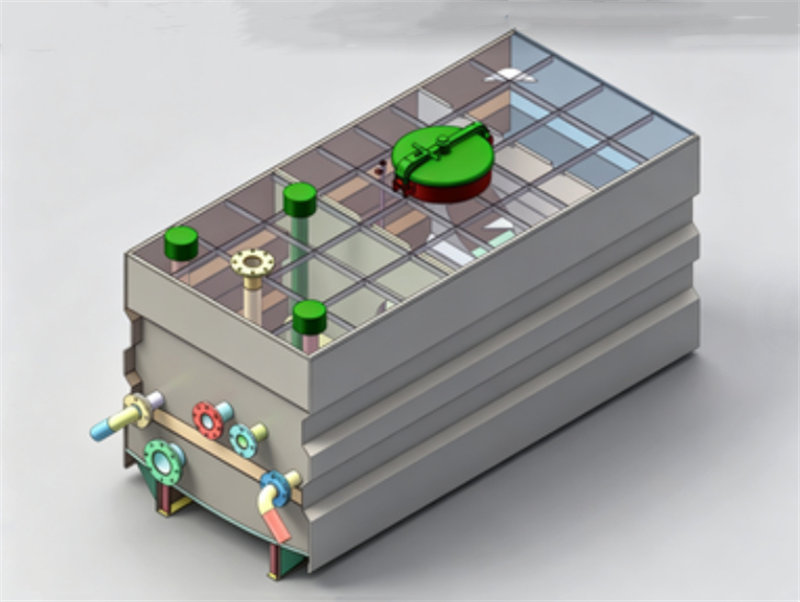

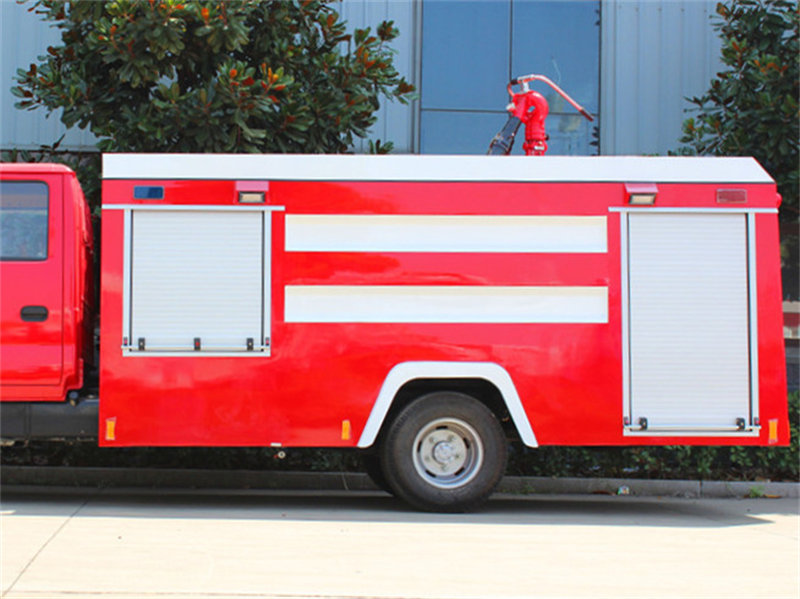

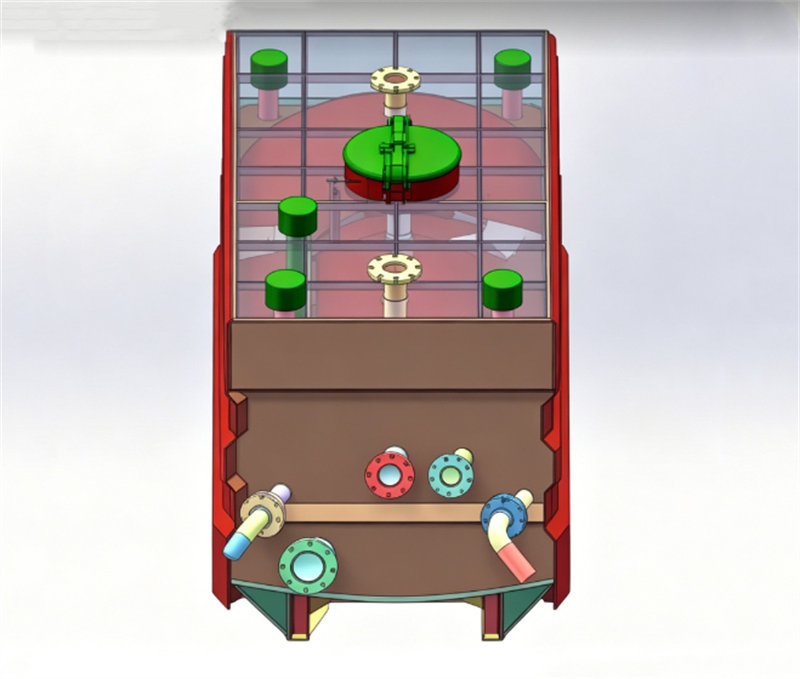

⇒ Tijelo spremnika:

✺Ukupni kapacitet tekućine 4,0 kubičnih metara, uključujući spremnik vode od 3000 l i spremnik pjene od 1000 l.

✺Visokokvalitetni zavareni spremnici od čeličnih ploča s unutarnjom antikorozivnom obradom. Donja ploča je debljine 4 mm, bočne i brtvene ploče su debljine 3 mm, a gornja ploča je od 3 mm debele ploče od ugljičnog čelika s šahovskim uzorkom, što uravnotežuje otpornost na koroziju i strukturnu čvrstoću.

✺Spremnik za pjenu izrađen je od visokokvalitetne ploče od nehrđajućeg čelika, s donjom pločom debljine 4 mm, bočnim i brtvenim pločama debljine 3 mm te gornjom pločom od nehrđajućeg čelika debljine 3 mm, što učinkovito sprječava koroziju pjene.

✺Spremnik je opremljen pregradama protiv prskanja kako bi se smanjio utjecaj prskanja tekućine na stabilnost vozila tijekom rada.

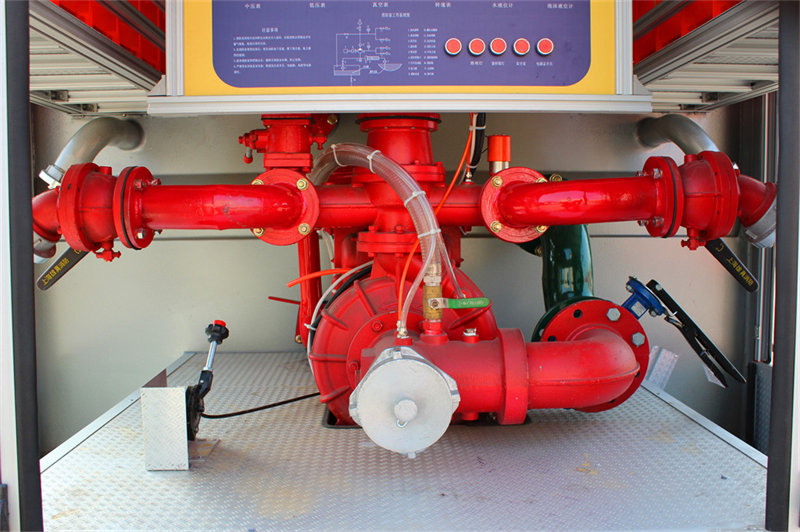

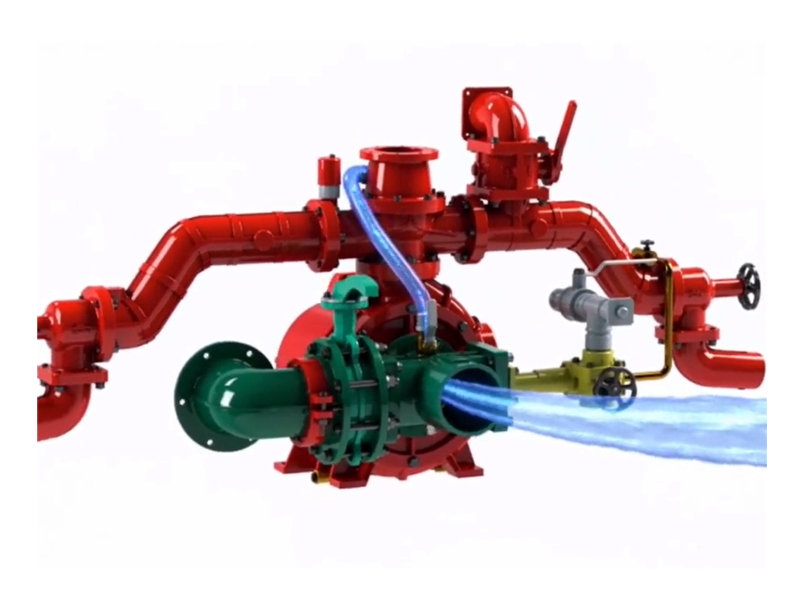

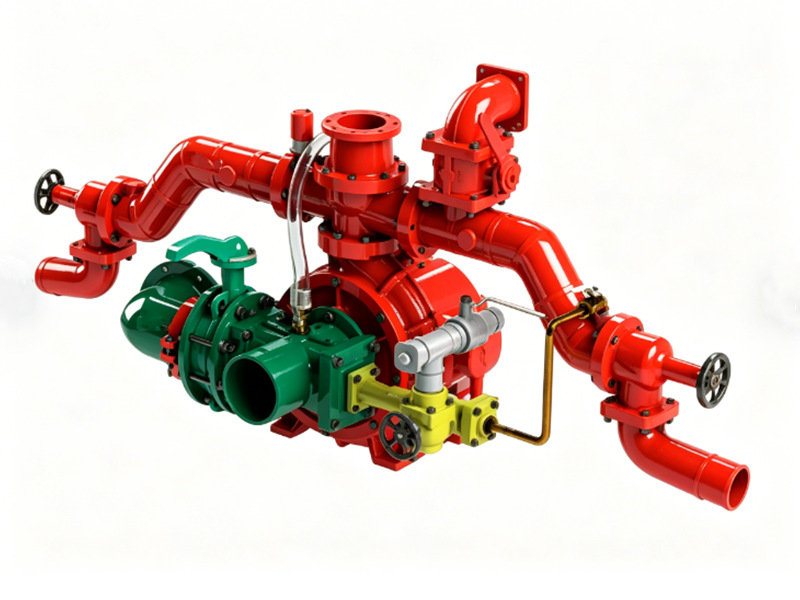

⇒ Vatrogasna pumpa:

✺Visok protok, kratko vrijeme punjenja

✺Prihvaća klipnu vakuumsku pumpu i dizajn postavljen straga

✺Brzo pokretanje i visoka učinkovitost pumpanja

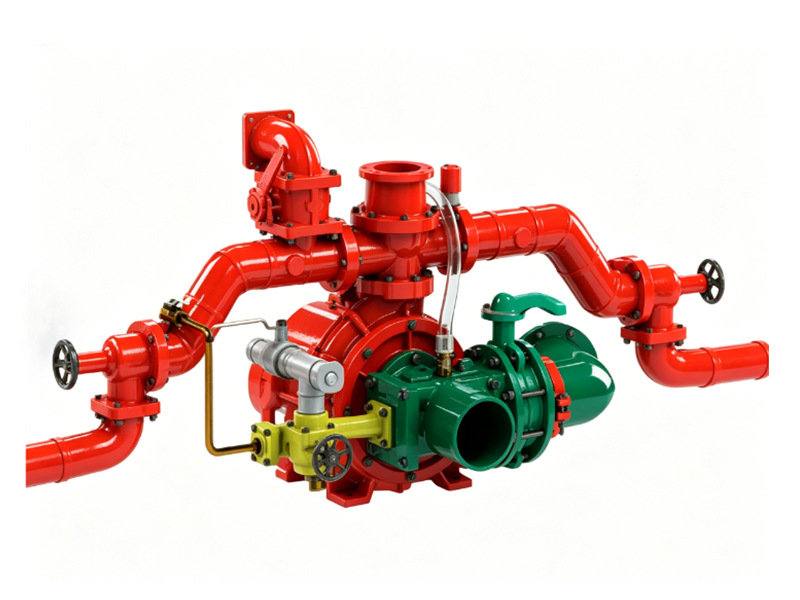

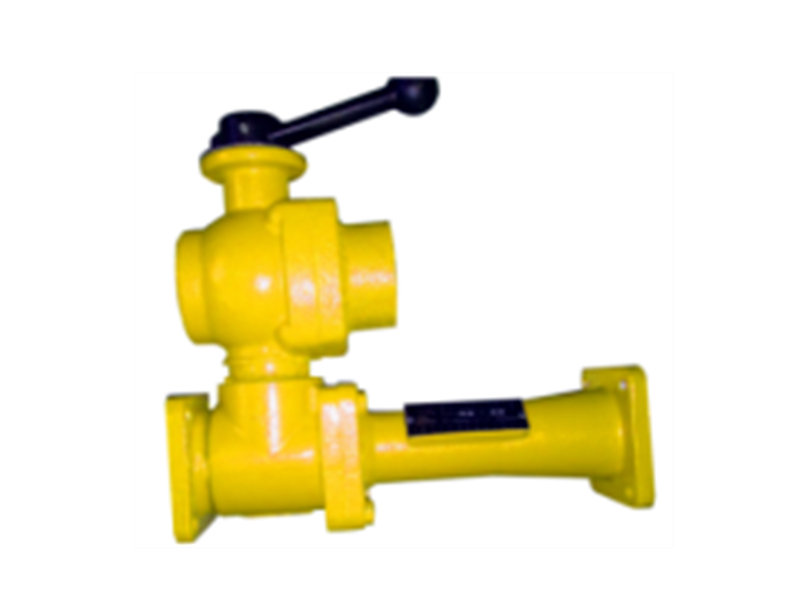

⇒ Mješalica za doziranje pjene

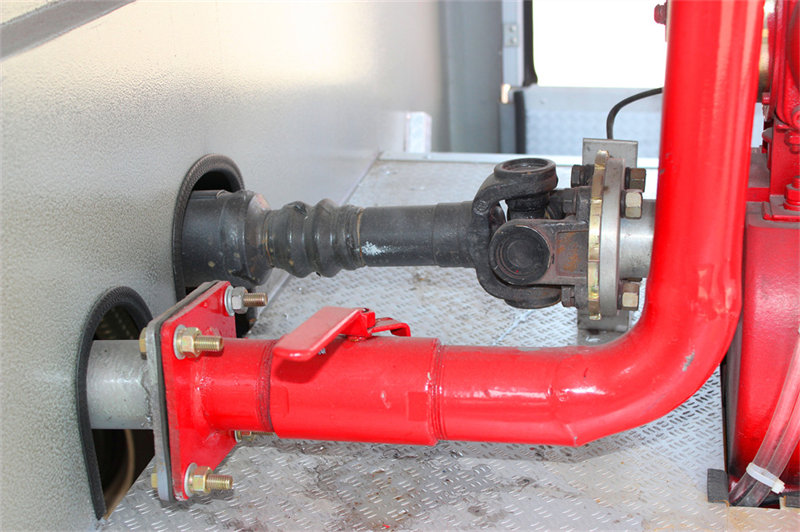

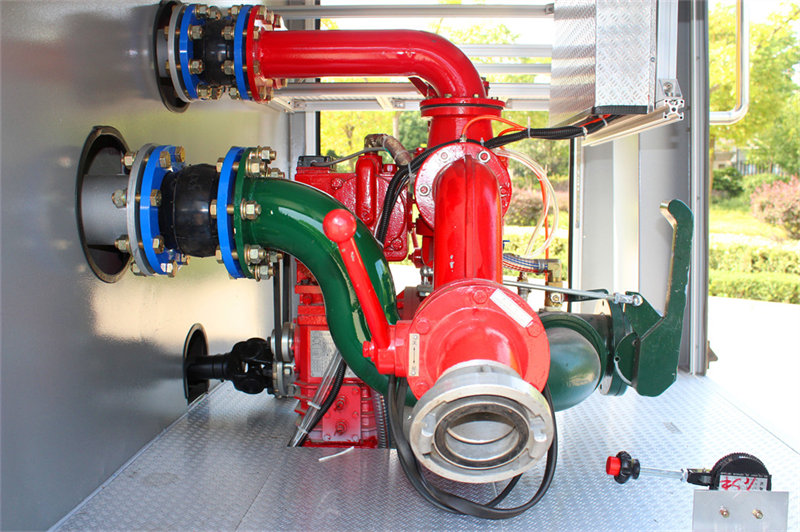

⇒ Projektiranje cjevovodnog sustava

✺Cjevovodni sustav koristi bešavne čelične cijevi, spojene na svaku komponentu putem prirubnica.

✺Izvrsna brtvena svojstva i otpornost na koroziju osiguravaju opskrbu vodom i pjenom bez curenja.

✺Raspored izlaznih cijevi spremnika, vanjskih ulaznih cijevi, izlaznih cijevi i cijevi za ubrizgavanje je razuman.

✺Izlazna cijev spremnika DN125 opremljena je ručnim leptirastim ventilom i fleksibilnim spojem za sigurno spajanje.
