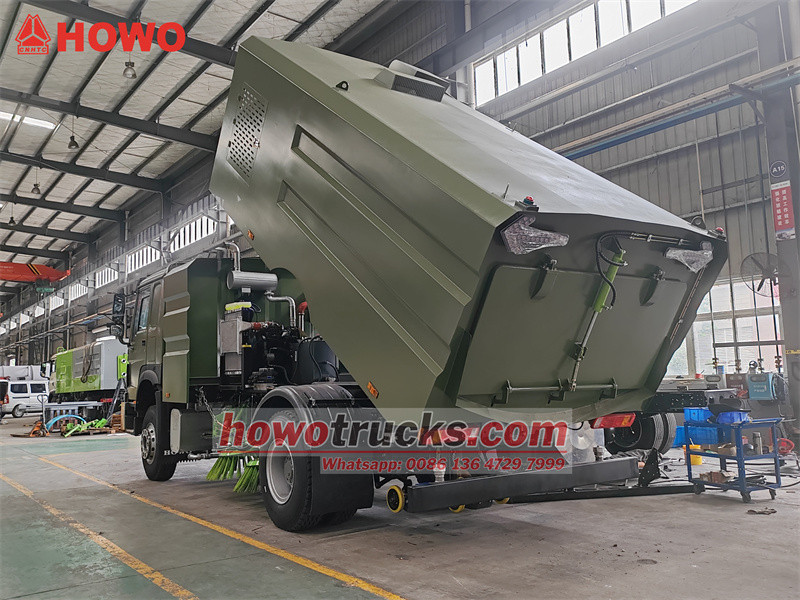

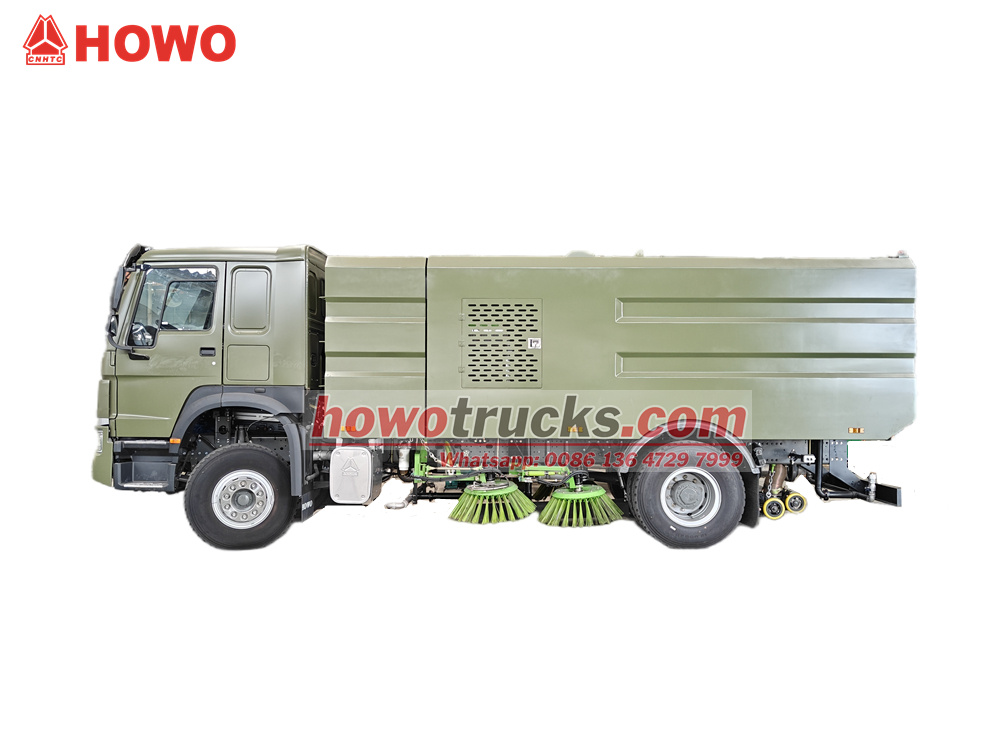

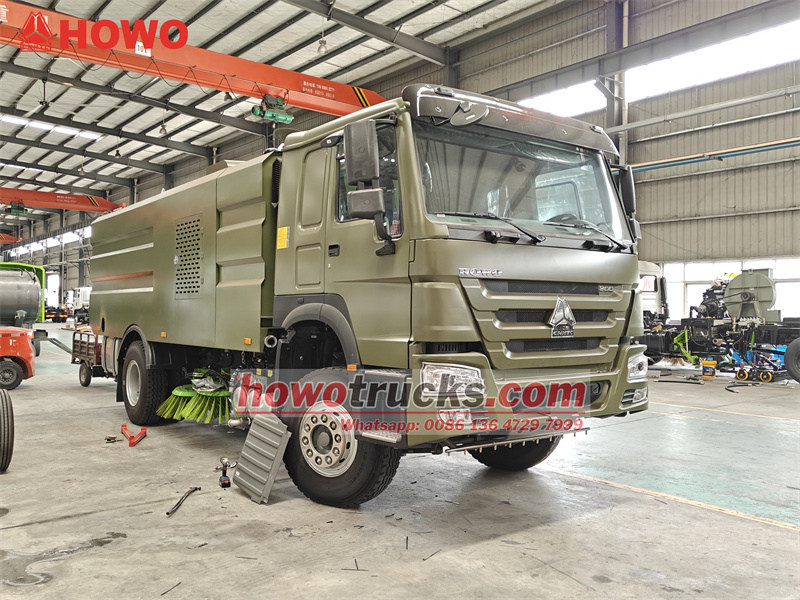

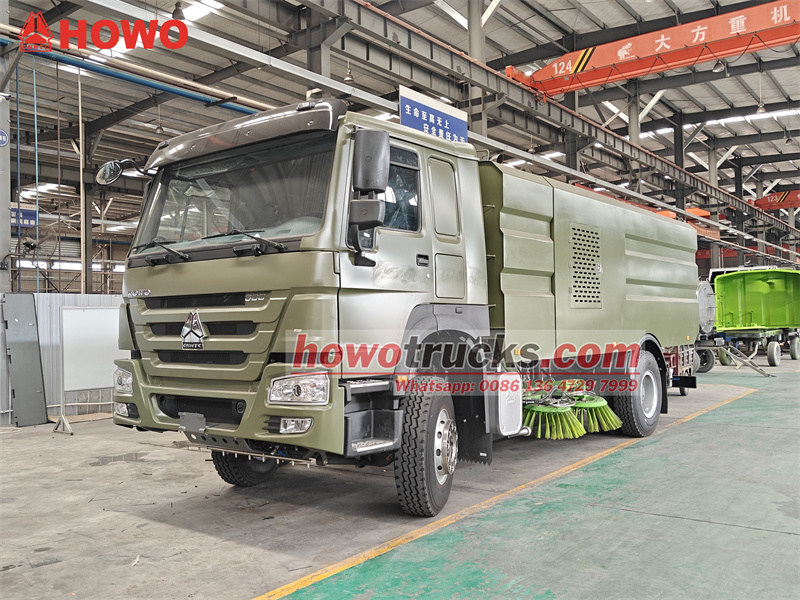

Čistač cesta HOWO kapaciteta 12 kubičnih metara modificiran je na temelju šasije s kabinom HOWO HW76. Ima međuosovinski razmak od 4600 mm i opremljen je motorom Weichai WP10.300E22, mjenjačem Sinotruk HW19710, spremnikom za vodu od ugljičnog čelika od 4000 L, unutarnjim i vanjskim kantama za smeće od nehrđajućeg čelika od 8000 L te pomoćnim motorom Dongfeng Cummins B140 33. Vozilo je opremljeno s četiri četke za čišćenje i vakuumskom čašicom, puhalom Weiye, visokotlačnom klipnom pumpom njemačke marke PINFL PF36 (1150 o/min) i niskotlačnom vodenom pumpom Hangzhou Weilong 60/90 (60 m³/h). Ispred kabine nalazi se više mlaznica za ispiranje, a ispred četke za metenje mlaznica za raspršivanje. Širina ispiranja vodom pod visokim tlakom je 2,5 m, širina metenja četke za metenje je 3,5 m, a maksimalni kapacitet metenja je 60 000 m³/h. Brzina čišćenja je 3-20 km/h. Vozilom se upravlja pomoću elektroničke upravljačke kutije u kabini i upravljačke kutije na usisnoj cijevi.
Radna sposobnost :
12cbmVrsta kabine :
Howo HW76 cabinPogonski sustav :
4x2,LHDMeđuosovinski razmak (mm) :
4600Specifično za motor :
300 HP / WEICHAI WP10.300E22Mjenjač :
HW19710 transmission, 10 forward and 2 reversePrednja osovina (kg) :
6500Stražnja osovina (kg) :

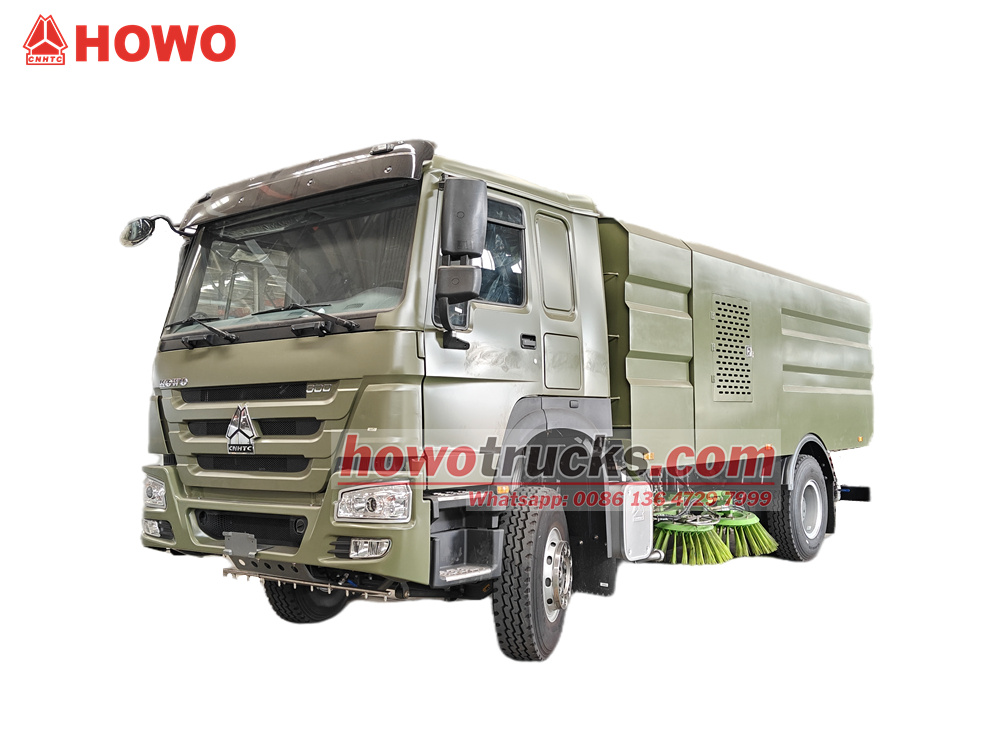

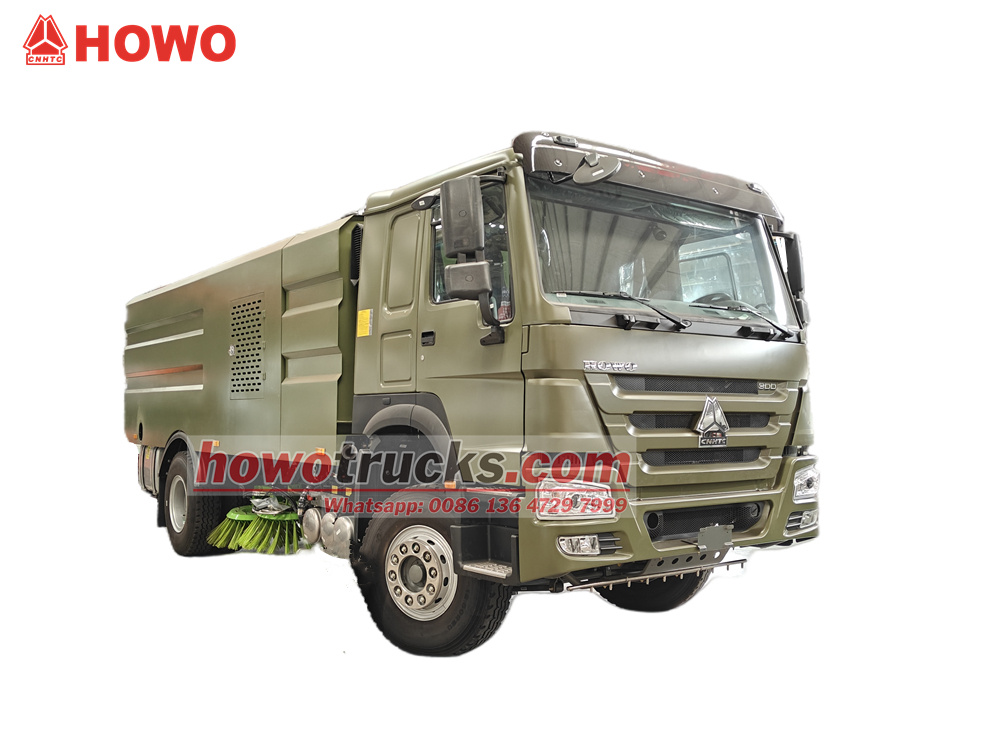

11500TheHowo čistač ulica montiran na kamion od 12 kubnih metaraje visoko učinkovito sanitarno vozilo dizajnirano za čišćenje i održavanje gradskih cesta, trgova, industrijskih parkova i drugih lokacija. Ima spremnik za vodu od ugljičnog čelika od 4000 litara i kantu za smeće od 8000 litara obloženu nehrđajućim čelikom. Sustav za čišćenje uključuje četiri seta disk četki i široke usisne čaše, što omogućuje širinu metenja do 3,5 metara, širinu ispiranja visokim tlakom od 2,5 metara i maksimalni kapacitet metenja od 60 000 m³/h. Vozilo koristi njemačku visokotlačnu pumpu, niskotlačnu vodenu pumpu Hangzhou i puhalo Weiye, u kombinaciji s višestupanjskim prskanjem za suzbijanje prašine, što rezultira niskim stvaranjem prašine tijekom rada.
Inteligentni elektronički upravljački sustav integrira dvostruke upravljačke kutije u kabini i blizu vakuumskih čašica, omogućujući upravljanje funkcijama jednim dodirom kao što su podizanje i spuštanje četki, pražnjenje spremnika te pokretanje i zaustavljanje puhala, osiguravajući praktičan i učinkovit rad. Ovo vozilo koristi modularni integrirani dizajn koji integrira sustav napajanja, sustav pometanja, sustav vode i inteligentni upravljački sustav kako bi se postiglo učinkovito, energetski učinkovito i ekološki prihvatljivo poslovanje.

Naša tvornica je profesionalni proizvođač u području kamiona,
jamčimo da su svi proizvodi potpuno novi i visoke kvalitete.
»Ⅰ.Definicija i uvod proizvoda:
Proizvođač:CS TRUCKS GROUP LIMITED
Značajke proizvoda
1. Visoka učinkovitost i ušteda energije: Dizajn s dva motora ima neovisne pogonske sklopove s jasnom podjelom rada između glavnog i pomoćnih motora, smanjujući potrošnju energije za više od 20%.
2. Usklađenost s propisima o zaštiti okoliša: Potpuno zatvoreni sustav čišćenja s višefaznim prskanjem smanjuje koncentraciju prašine tijekom rada ≤1 mg/m²³.
3. Pouzdan i izdržljiv: Ključne komponente (poput visokotlačnih i niskotlačnih vodenih pumpi, ventilatora, pomoćnih motora i hidrauličkih sustava) potječu od renomiranih marki, što osigurava stabilne performanse.
4. Inteligentno i praktično: Elektronički upravljački sustav ima visoko integrirani dizajn s jasnom operativnom logikom, smanjujući troškove obuke vozača.
» Ⅱ.Parametar proizvoda za čistač cesta HOWO 12CBMkamion:
| Kamion za čišćenje cesta HOWO od 12 kubičnih metara | ||
| Glavna specifikacija kamiona za čišćenje | ||
| Marka vozila | CS KAMIONI | |
| Marka šasije | ISUZU | |

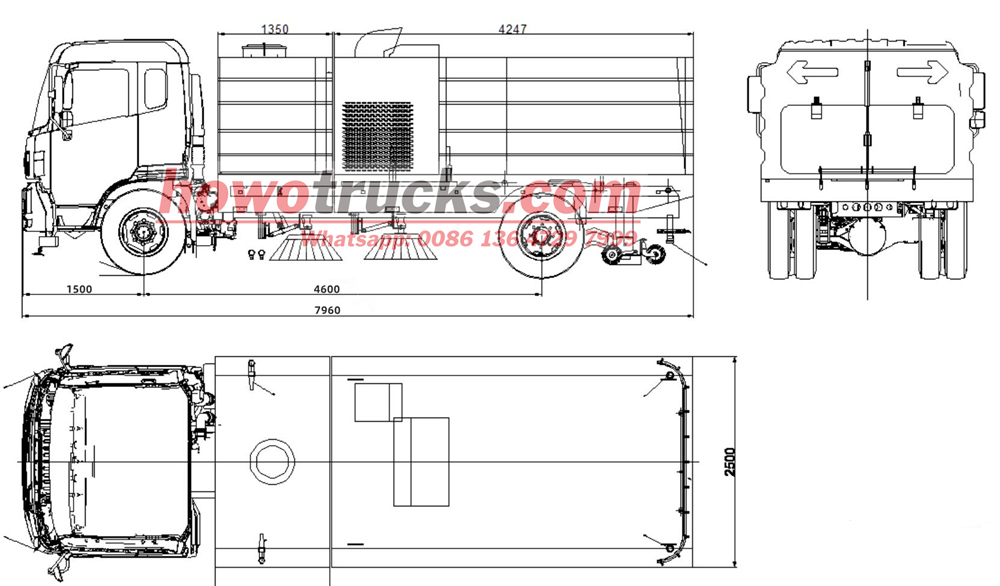

| Ukupne dimenzije (D x Š x V) | 7960x2500x3100 mm | |
| Vrsta pogona | 4x2 Volan na lijevoj strani, 6 kotača | |
| Međuosovinski razmak | 4600mm | |
| Kabina | HOWO HW76 kabina, s klima uređajem, 2 sjedala i spavač, | |
| Težina | Bruto težina vozila | 18000kg |
| Težina praznog vozila | 11850 kg | |
|
Motor | Model | WEICHAI WP10.300E22 |
| Konjska snaga | 300 HP/220 kW | |
| Vrsta motora | Dizel | |
| Emisijski standard | Euro 2 | |
| Prijenos | Priručnik | Mjenjač HW19710, 10 brzina naprijed + 2 brzine nazad |
| Tire | 12.00R20 | 6+1 rezervni tire |
| Parametar gornje strukture | ||
| Volumen spremnika za vodu | 4000L | |
| Volumen kante za smeće | 8000L | |
| Materijal | spremnik za vodu: ugljični čelik | |
| spremnik za smećeUnutarnji nehrđajući čelik, vanjski ugljični čelik | ||
| Hidraulički ventil | Poznati tajvanski brend | |
| Hidraulički motor | Domaći poznati brend | |
| Prekidač | Schneider upravljački prekidač | |
|
Pomoćni motor | Robna marka | Dongfeng Cummins B140 33 |
| Tip | Redni 4 cilindra, s kompresorom i međuhlađenjem,dizel | |
| Konjska snaga | 140HP | |
| Nazivna snaga/Maksimalna neto snaga | 103/101 kW | |
| Dopušteno ograničenje nadmorske visine | 3000 m | |
| Nazivna brzina | 2500 okretaja u minuti | |
| Brzina sporog hoda | 750 okretaja/min | |
| Maks. okretni moment | 502 Nm | |
| Pomak | 3,9 l | |
| Potrošnja goriva pri nazivnoj KS | 88 mm³/strcke | |
| Emisijski standard | Euro 3 | |
|
Tehničko pranje pod visokim tlakom | širina pranja (mm) | 2500 mm |
| Brzina pranja | 3-20 km/h | |
| Tlak vode za pranje | 10 MPa | |
| Protok vodene pumpe | 154 l/min | |
|
Tehničko čišćenje | Maksimalna širina pometanja (mm) | 3,5 m |
| Maks. kapacitet metenja | 60000 m3/h | |
| Brzina pometanja | 3-20 km/h | |
| Učinkovitost čišćenja | ≥98% | |
| Maks. udisanje čestica | 110 mm | |
| Veličina produžetka četke diska | ≥400 mm | |
| Maks. kut pražnjenja vrata spremnika za smeće | ≥50° | |
|
Sustav za čišćenje |
Tip | Ukupno 4 kom četke i 1 usisni disk postavljeni u medij, pokreće ih hidraulički motor, brzina je podesiva, može se neovisno kontrolirati, ima automatsku funkciju izbjegavanja |
| Promjer četke za čišćenje | Φ850 mm | |
| Brzina pometajućeg diska | 110 o/min velika brzina, 80 o/min srednja brzina, 50 o/min mala brzina | |
| Podešavanje kuta nagiba diska za čišćenje | naprijed 4° ~ 6° ekstrovertiranost 4° ~ 7° | |
|
Vakuumski disk | Tip | Dvostruki usisni otvor, hidraulično upravljanje, opružni ovjes |
| Promjer usisnog otvora | 180 mm | |
| Širina usisnog diska | 2400 mm | |
|
Hidraulički sustav | Tip | Otvoreni tip, električno upravljanje |
| Glavne komponente | Zupčasta pumpa, hidraulički motor, hidraulički cilindar, solenoidni ventil | |
| Pritisak | 16 MPa | |
| Volumen hidrauličkog ulja | 60L | |
| Temperatura ulja | 60°C | |
| Sustav za prskanje vodom | Komponente | Pumpa, mlaznica(prednje ispiranje i stražnje prskanje), filter za vodu itd. |
|
Visokotlačni vodovodni sustav | Tip | Klipna pumpa visokog tlaka |
| Model | Njemačka PINFL PF36 | |
| Tlak sustava | 10 MPa | |
| Brzina rotacije | 1150 o/min | |
| Vrsta ventila za vodu | hidraulični visokotlačni kuglasti ventil | |
| Tlak vodenog ventila | 7 MPa | |
| Vrsta mlaznice | Vrsta pranja pod visokim tlakom | |
| Filter za vodu | Mrežasto sito | |
| Vitlo | 20 m | |
|
Niskotlačni vodovodni sustav | Model | Hangzhou Weilong 60/90 |
| Brzina protoka | 60 m3/h | |
| Udaljenost dostave vode | 90 m | |
| Širina pranja | 24 milijuna | |
| Bočna šipka za prskanje | tip | V-tip prskalice s funkcijom automatskog izbjegavanja |
|
Električni sustav | Tip | DC24V, PLC upravljanje |
| Volti | 24V | |
| Baterija | 2x12V | |
| Alati | ||
| Vatrogasna cijev | 2 kom | |
| Vatrogasni ključ | 1 kom | |
| Ključ za filter vode | 1 kom | |
| Pištolj za prskanje visokog tlaka | 1 kom | |
| Ručna hidraulična klackalica pumpe | 1 kom | |
| Rezervni dijelovi | ||
| Četka za pometanje | 88 kom | |
| Brtva ventilatora | 1 kom | |
| Brtvljenje stražnjih vrata | 1 kom | |
| Brtva usisne cijevi | 2 kom | |
| Popis uvoznih dijelova | ||
| Visokotlačna vodena pumpa | Njemačka PINFL PF36 | |
| Automatski ventil za istovar | Njemačka PINFL VB200/150 | |
| Sigurnosni ventil | Njemačka PINFL VS200-180 | |
| Kontroler električne upravljačke kutije | Njemačka STW | |
| Rotacijski prekidač | Japan | |
| Senzor spremnika za otpadne vode | SAD | |
| Hidraulični ventili | Tajvan SWH-G02-C4-D2H | |

» Ⅲ.Proizvod Detaljan uvod

Konfiguracija šasije

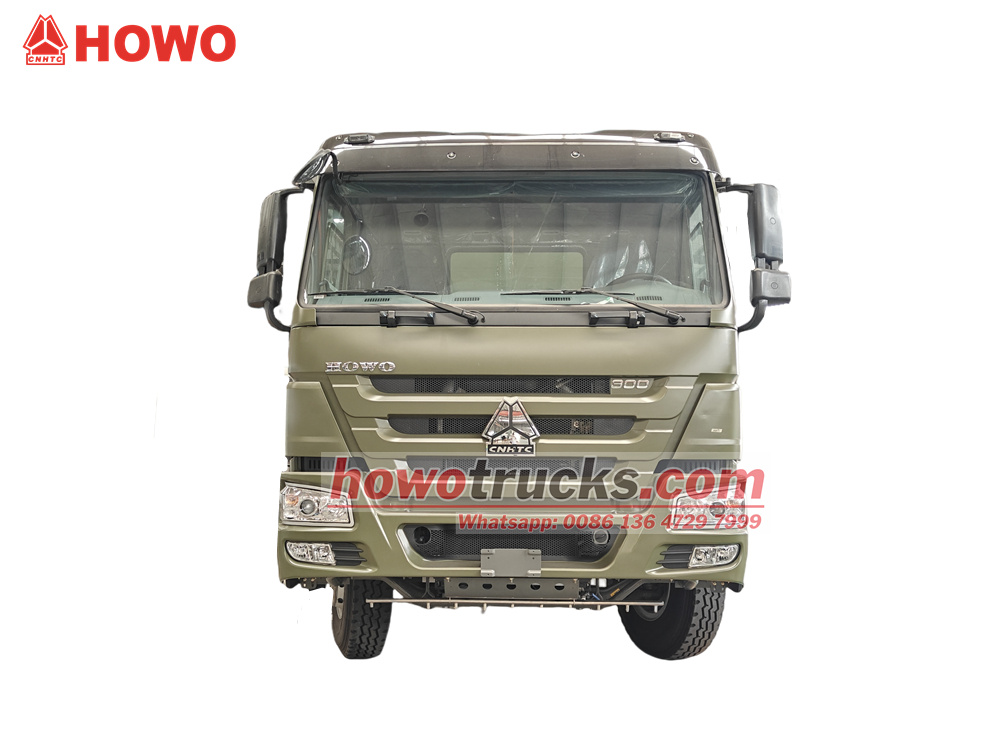

• Model šasije: Sinotruk HOWO HW76 šasija s kabinom, međuosovinski razmak 4600 mm.
• Glavni motor: Weichai WP10.300E22 dizelski motor, obujam od 9,5 l, maksimalna snaga 300 KS/220 kW, pruža snažnu snagu i izvrsnu potrošnju goriva.
• Prijenos: Sinotruk HW19710 ručni mjenjač (10 brzina) s glatkim mijenjanjem brzina, snažnim okretnim momentom i savršenim usklađivanjem s glavnim motorom.

Nadgradnja

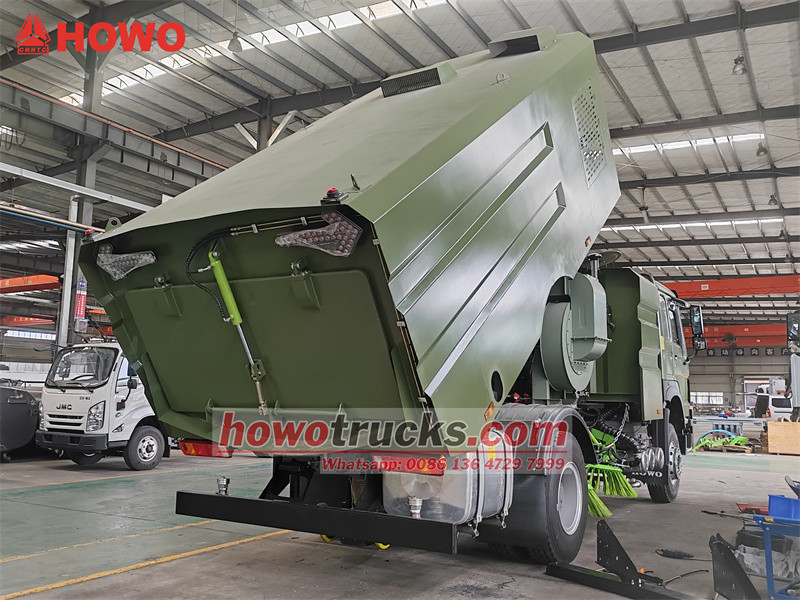

• Kanta za smeće: Kapacitet 8000 l. S kompozitnom strukturom unutarnje obloge od nehrđajućeg čelika i vanjske obloge od ugljičnog čelika, kombinira otpornost nehrđajućeg čelika na koroziju sa strukturnom čvrstoćom ugljičnog čelika, osiguravajući dug vijek trajanja i jednostavno održavanje.
• Spremnik za vodu: Kapacitet 4000 l. Izrađen od ugljičnog čelika, osigurava dovoljno vode za visokotlačno ispiranje i sustave za suzbijanje prašine.

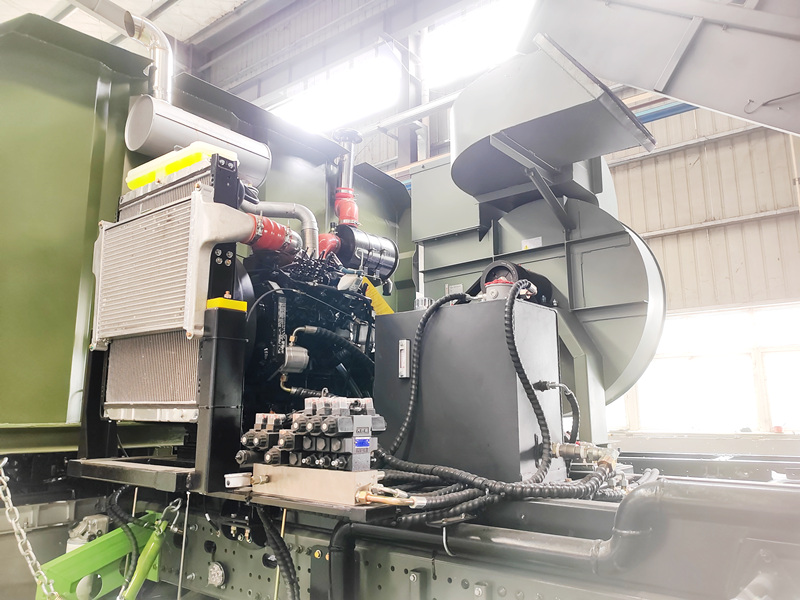

• Pomoćni motor: Opremljen dizelskim motorom Dongfeng Cummins B140 33, dizajniran je za napajanje gornjih sustava čistača cesta (puhalo, vodena pumpa itd.), nudeći stabilne performanse i nisku potrošnju energije.

• Sustav za čišćenje:

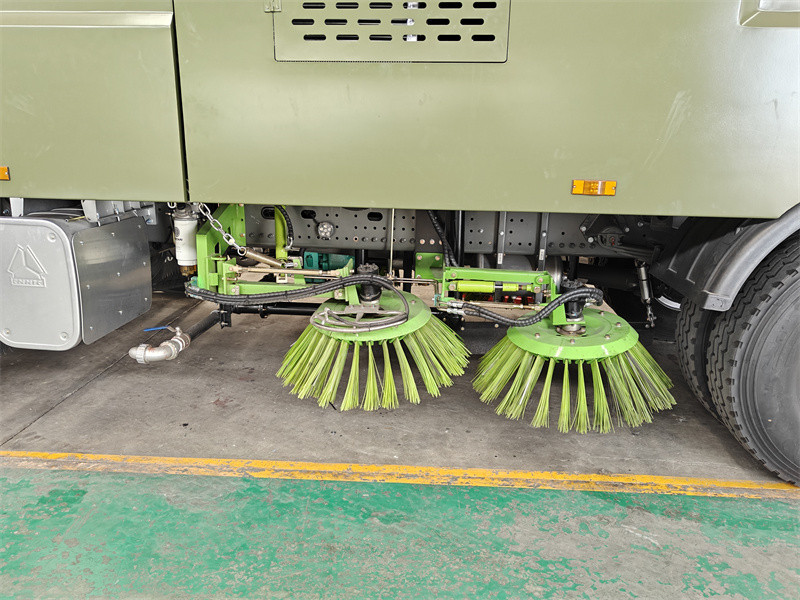

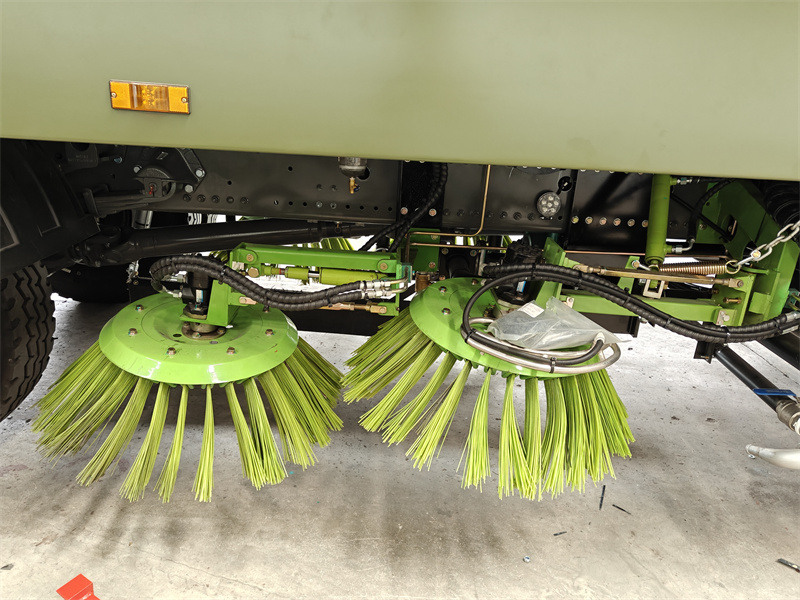

◊ Kistovi: Opremljen s 4 četke (2 sa svake strane), sposobne za rad u više kombiniranih načina čišćenja.
◊ Širina pometanja: Maksimalna širina pometanja doseže 3,5 metara, što osigurava visoku operativnu učinkovitost.
◊ Maksimalni kapacitet čišćenja: Do 60.000 m³/h.
◊ Radna brzina: 3-20 km/h, podesivo ovisno o stupnju onečišćenja ceste.

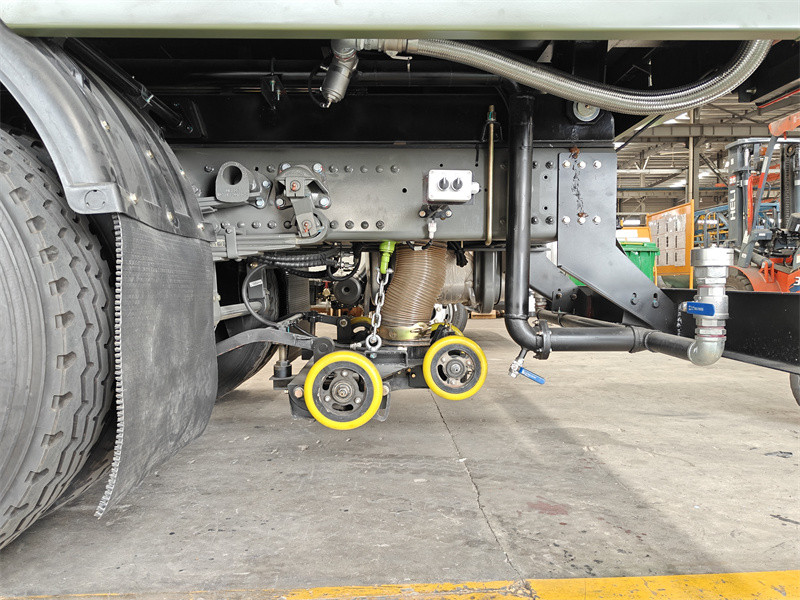

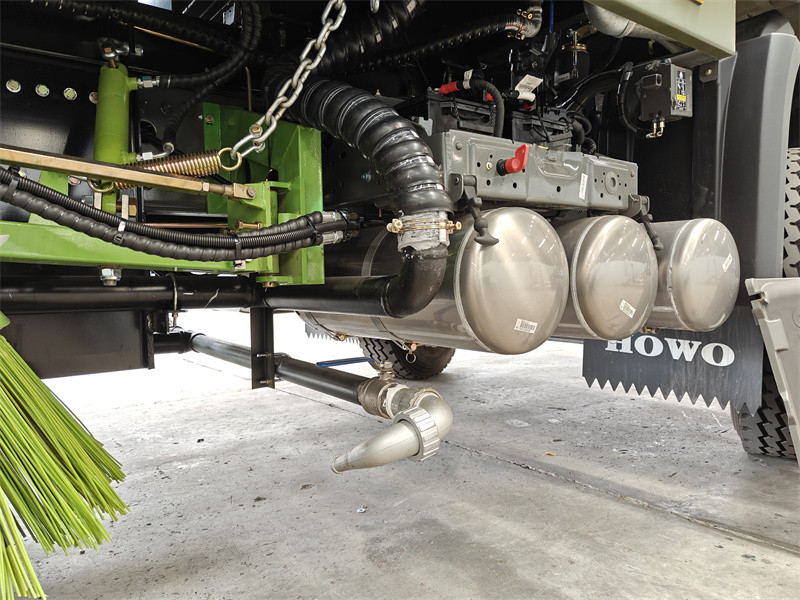

• Usisni sustav:
Ima široki usisni otvor koji radi u koordinaciji s ventilatorom kako bi snažno skupljao i prenosio ostatke prikupljene četkama u spremnik za smeće.

• Sustav za pranje pod visokim tlakom:
◊ Visokotlačna pumpa: Njemačka PINFL PF36 visokotlačna klipna pumpa (radna brzina 1150 o/min, tlak 16 MPa, protok 150 L/min), isporučuje vodu pod izuzetno visokim tlakom za uklanjanje tvrdokornih mrlja.
◊ Širina pranja: Širina pranja pod visokim tlakom je 2,5 metra.
◊ Raspored mlaznica: Više mlaznica za pranje ugrađeno je na prednjem dijelu kabine za učinkovito ispiranje tla.
• Sustav za suzbijanje prašine niskog tlaka:
◊ Niskotlačna pumpa: Hangzhou Weilong 60/90 niskotlačna vodena pumpa s protokom od 60 m³/h. Dodatne mlaznice u obliku lepeze postavljene su ispred četkica za suzbijanje prašine raspršivanjem, sprječavajući sekundarno onečišćenje prašinom tijekom rada.

• Ventilacijski sustav:
◊ Koristi Weiye ventilator, koji osigurava visoki tlak zraka i veliki protok zraka za stvaranje snažnog usisavanja za usisni otvor, osiguravajući temeljito sakupljanje otpada. Opremljen je funkcijom samočišćenja za automatsko uklanjanje nakupljene prašine i ostataka unutar ventilatora, održavajući učinkovit rad.
◊ Mlaznice su također ugrađene ispred četki, što omogućuje savršenu koordinaciju između pranja i metenja.
»Ⅳ.Rad i upravljanje
Vozilo je opremljeno s dva operativna upravljačka sustava za fleksibilan i učinkovit rad:

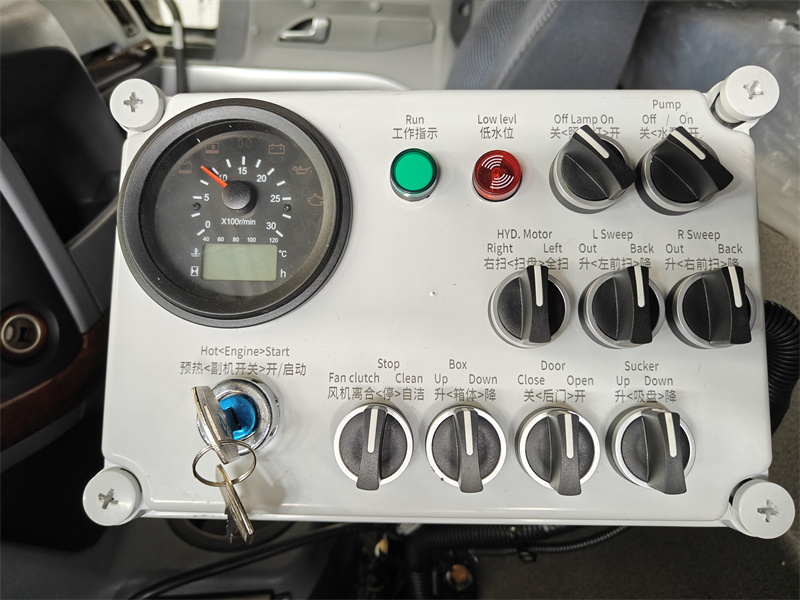

1. Kontrolna ploča u kabini: Integrira kontrolu i prikaz svih glavnih funkcija, omogućujući operateru obavljanje većine zadataka bez napuštanja kabine. Uključuje:
★ Prikazna jedinica: Tahometar pomoćnog motora, indikatori radnog stanja, lampica upozorenja na nisku razinu vode.
★Funkcijski prekidači: Prekidač rasvjete, prekidač vodene pumpe.
★ Kontrolne tipke:

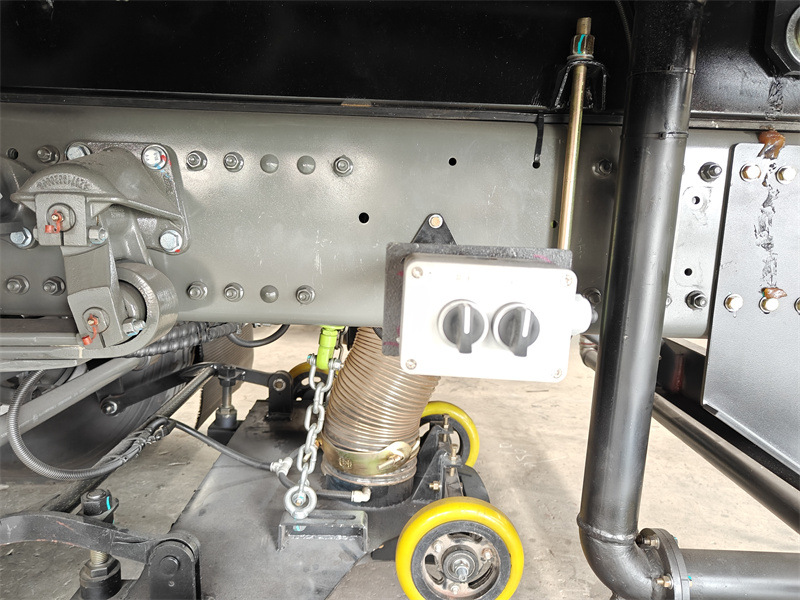

2. Pomoćna upravljačka kutija u blizini usisnog otvora:
Dizajnirana za praktičan rad, ova sekundarna upravljačka kutija uključuje:
Gumb za otvaranje/zatvaranje stražnjih vrata
