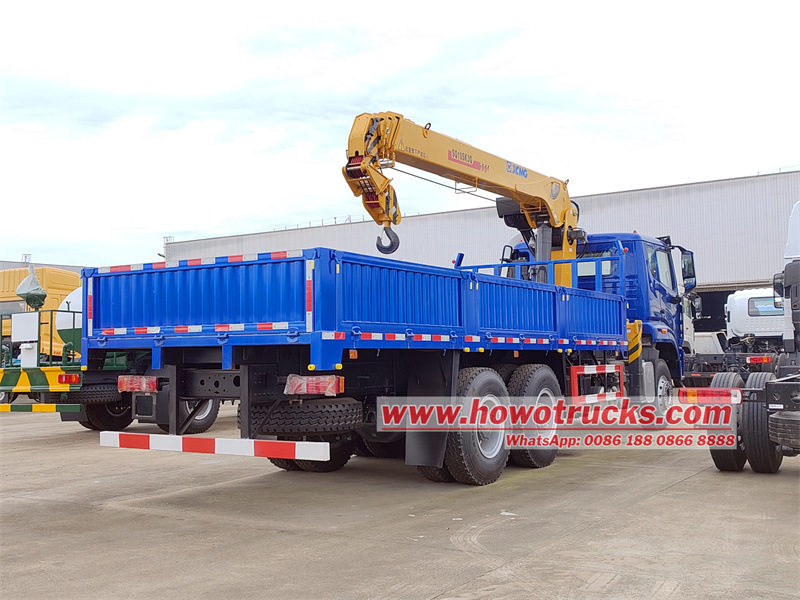

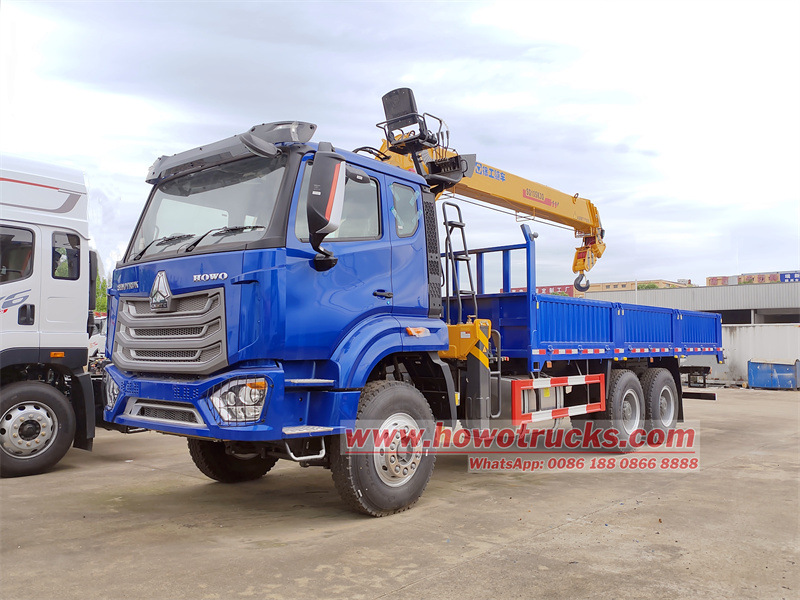

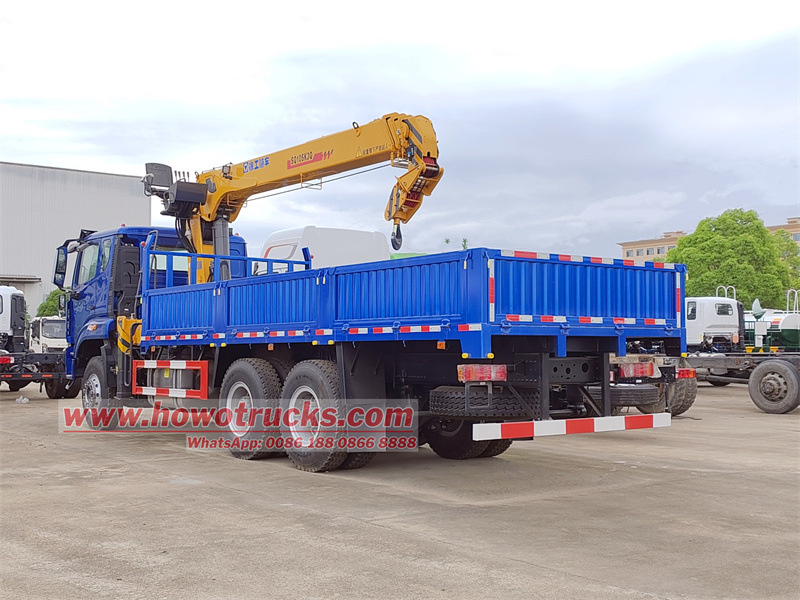

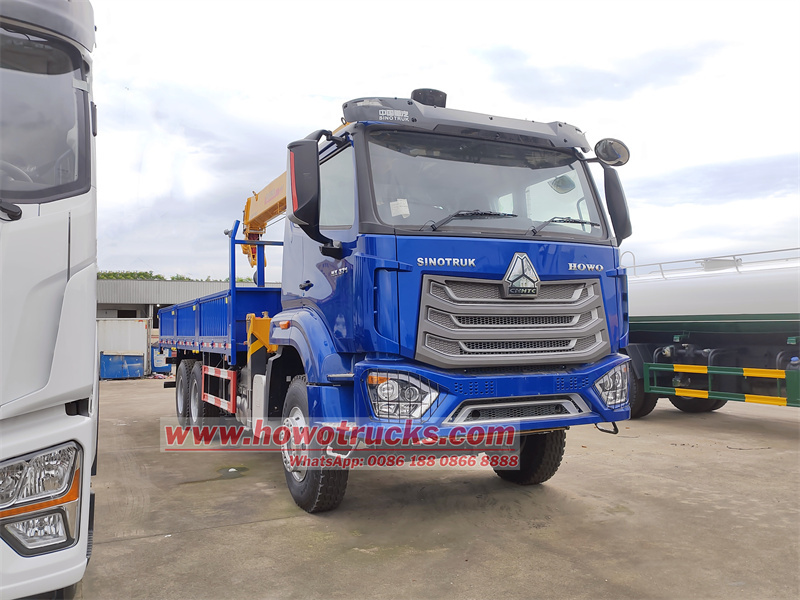

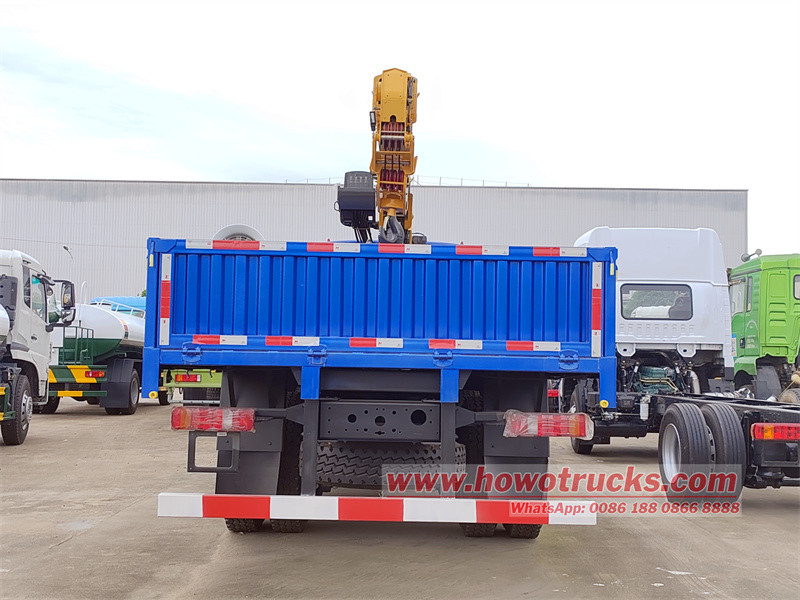

Kamionska dizalica Sinotruk Howo NX 6x4 ima nosivost od 10 tona i međuosovinski razmak od 4600+1350 mm. Opremljena je motorom Sinotruk WD615.47 od 371 KS, mjenjačem HW19710 s 10 brzina i dizalicom XCMG SQ10SK3Q. Maksimalna nosivost je 10 tona, s momentom podizanja od 25 T·m. Dimenzije teretnog prostora su 6200x2450x550 mm. Dizalica ima hidraulične stabilizatore i polugu za upravljanje s tla s obje strane, gornju komandu s lijeve strane i kutiju za daljinsko upravljanje.
Radna sposobnost :
5000LVrsta kabine :
HOWO NX371Pogonski sustav :
4X2Međuosovinski razmak (mm) :
4600+1350Specifično za motor :
371 HP / Sinotruk WD615.47Mjenjač :
HW19710 , manual, 10 forwards & 2 reversesPrednja osovina (kg) :
9500Stražnja osovina (kg) :

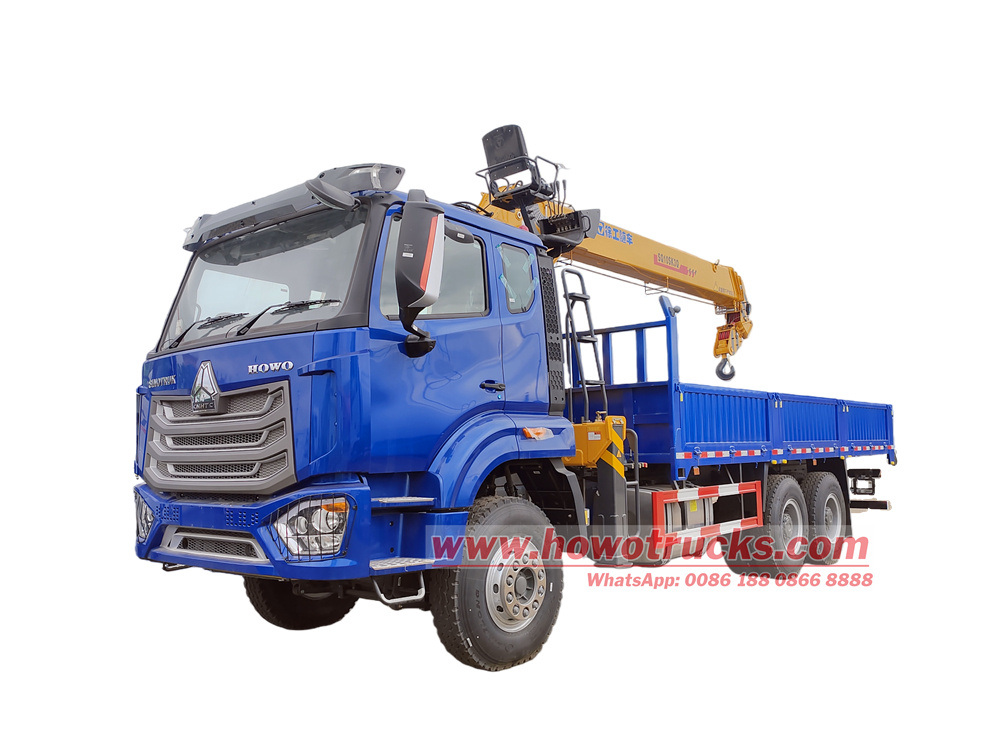

16000 x 2The HOWO kamion s hidrauličnom dizalicom od 10 tona je snažan inženjerski alat srednje veličine koji kombinira transportne i dizalice. Šasiju pokreće motor od 371 konjske snage uparen s 10-stupanjskim mjenjačem, što pruža robusnu nosivost. Nadgradnja ima XCMG dizalicu s ravnom rukom od 10 tona s 4 dijela, maksimalnom visinom podizanja većom od 12,35 m i radnim radijusom od 12 m, što olakšava prijevoz na gradilištu i ugradnju opreme. Teretna kutija od ugljičnog čelika duljine 6,2 metra čvrsta je i izdržljiva. S više načina rada, uključujući kontrole odozgo prema dolje i odozdo prema gore, plus daljinskim upravljačem, omogućuje fleksibilno i sigurno upravljanje od strane jedne osobe, što ga čini praktičnim izborom za gradilišta i logističke scenarije.

Naša tvornica je profesionalni proizvođač u području kamiona,
jamčimo da su svi proizvodi potpuno novi i visoke kvalitete.
»Ⅰ.Glavna konfiguracija:
Proizvođač:CS TRUCKS GROUP LIMITED
Radni kapacitet | Model motora | Međuosovinski razmak | Primjena |
XCMG dizalica od 10 tona | WD615.47 / 371 KS | 4600+1350 mm | • Gradilišta: • Logistika i prijevoz: • Komunalno inženjerstvo: • Hitna pomoć: |
» Ⅱ.Parametar proizvoda zaKamion s dizalicom HOWO NX 6x4:
| Mobilni kamion HOWO NX 6X4 s dizalicom | ||
| Opći tehnički parametri | ||
| Ukupna dimenzija | 9650 × 2550 × 3830 mm | |
| Bruto težina vozila | 25000 kg | |
| Težina praznog vozila | 15840 Kg | |
| Specifikacija šasije | ||
| Marka šasije | SINOTRUK HOWO NX | |
| Model pogona | 6x4, lijevi pogon | |
| Kabina | Kabina HOWO H77L, Vožnja s lijeve strane, s jednim krevetom, klima uređaj | |
| Broj putnika | 3 | |
| Motor | Stil | Redni 6-cilindrični, vodom hlađeni, četverotaktni, s kočnicom ispušnog ventila, izravnim ubrizgavanjem, turbopunjeni i međuhladnjak, dizelski |
| Model | SINOTRUK WD615.47 | |
| Vlast | 371KS / 273 kW | |
| Nazivna brzina | 2200 okretaja u minuti | |
| Maks. okretni moment | 1500 Nm | |
| Maksimalna brzina okretnog momenta | 1100-1600 okretaja u minuti | |
| Emisijski standard | EURO 2 | |
| Pomak | 9,726 l | |
| Mjenjač | HW19710, 10F i 2R,priručnik | |
| Kočioni sustav | Zračni brake | |
| Međuosovinski razmak | 4600+1350 mm | |
| Opterećenje prednje/stražnje osovine | 7000/18000 (dvije osovine) kg | |
| Guma | 315/80R22.5,10+1 guma | |
| Maksimalna brzina vožnje | 90km/h | |
| Specifikacija gornje konstrukcije | ||
| Teretni dio | Dimenzija | 6200 2x450x 550 mm |
| Materijal | Ugljični čelik Q235 | |
| Debljina tereta | Strana 3mm, dolje 4mm | |
| Dizalica s kranom | Model | XCMG SQ10SK3Q 4-dijelni dizalica s kranom |
| Maks. moment podizanja | 25T·m | |
| Maks. nosivost | 10000 kg | |
| Maks. visina podizanja | 12.35m | |
| Maks. duljina hidraulične grane | 12m | |
| Kut rotacije | 360° SVA rotacija | |
| Raspon amplitude | 0~75° | |
| Maksimalni radni tlak | 26 MPa | |
| Preporučena snaga | 30 kW | |
| Maksimalni protok ulja Hidraulički sustav | 63 L/min | |
| Kapacitet spremnika za ulje | 160 L | |
| Težina dizalice | 3765 kg | |
| Prostor za ugradnju | 1150 mm | |
| Dodatna funkcija | 1. dizalica s zglobnom rukom. | |
| 2. Hidraulična kiperska kutija. | ||
| 3. Zgrabite kant | ||
| 4. Košara za radove u zraku | ||
| Druga konfiguracija | Ručno hidraulički joystick, Rad daljinskog upravljača, itd. | |
» Ⅲ.Konfiguracija šasije

• Model šasije: Šasija Sinotruk Howo NX371.
• Vrsta pogona: Pogon 6x4, visoka nosivost.
• Međuosovinski razmak: 4600+1350 mm
• Pogonski sklop: Sinotruk WD615.47 redni šesterocilindrični dizelski motor od 371 KS, obujam od 9,726 L, okretni moment od 1500 Nm, emisijski standard Euro III.
• Prijenosni sustav: Sinotruk HW19710 mjenjač s 10 brzina.
• Osovine: Prednja osovina VGD95 (bubanj), dvostruke stražnje osovine MCX16ZG (bubanj) s prijenosnim omjerom 4,803.
• Gume: Gume 12.00R20.
• Spremnik goriva: Spremnik goriva od 400 litara.

• Dimenzije teretnog sanduka: 6200x2450x550mm, dovoljno prostora za utovar.
• Materijal i konstrukcija: Ugljični čelik Q235B, čvrst i otporan na habanje.
• Debljina ploče: Bočne ploče debljine 3 mm, donje ploče debljine 4 mm.

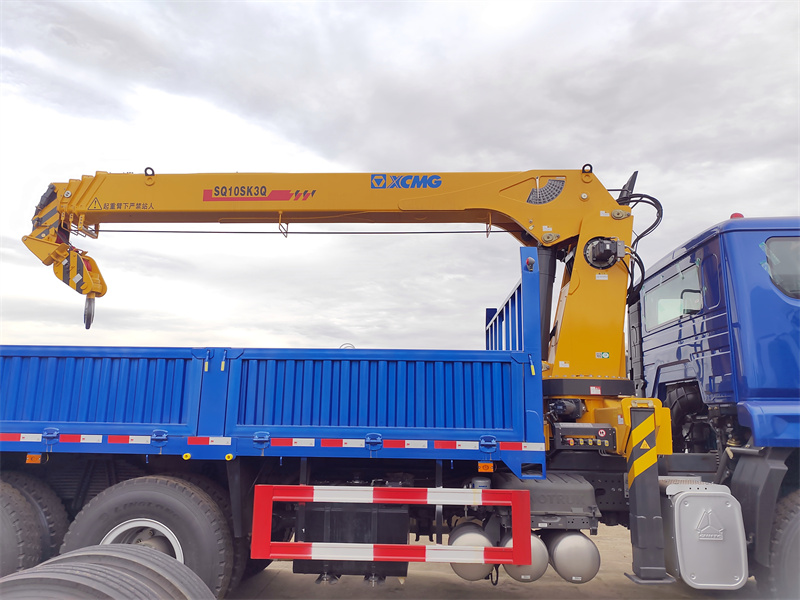

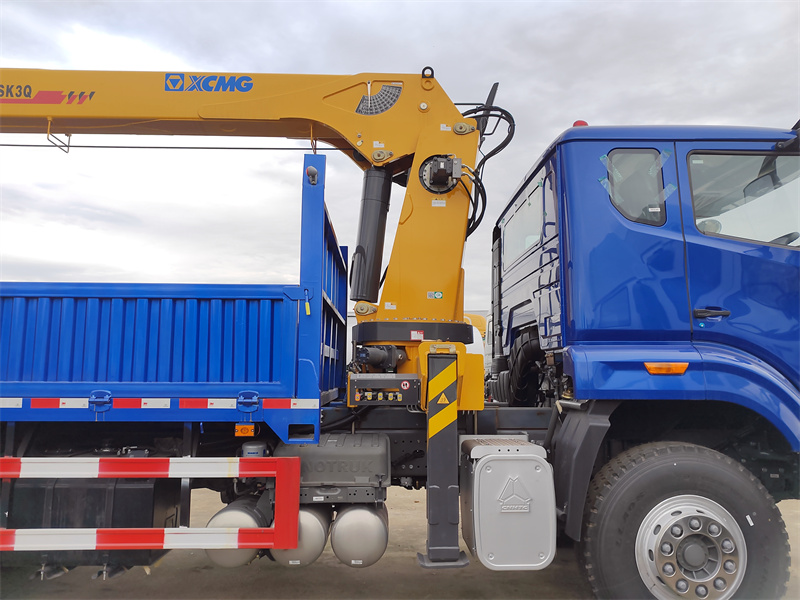

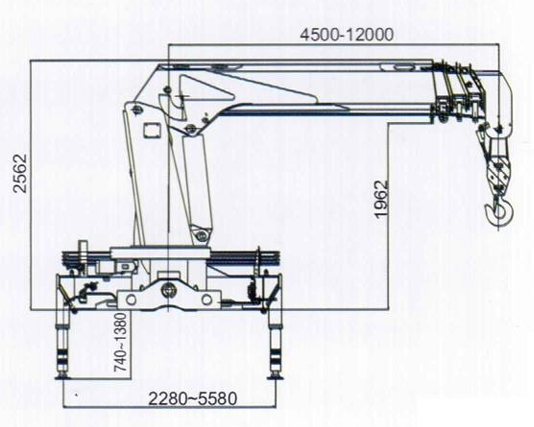

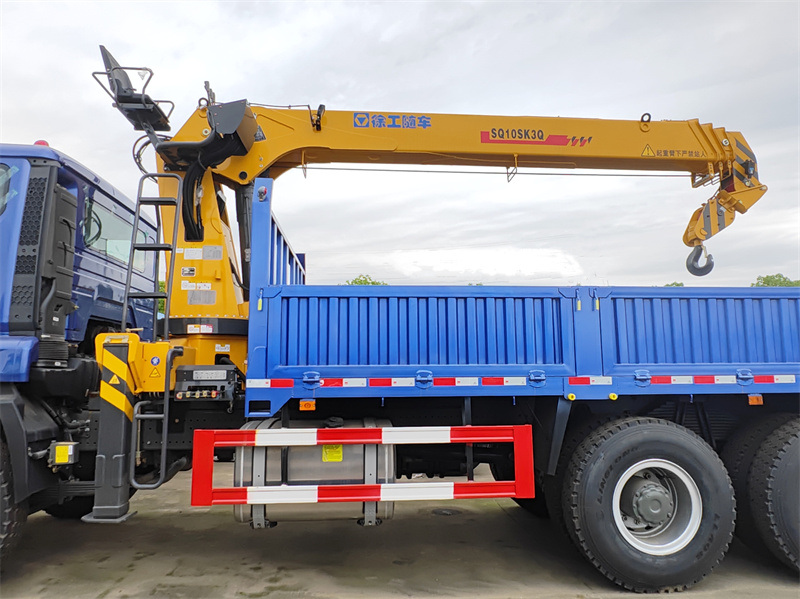

» Ⅴ. Dizalica XCMG SQ10SK3Q:

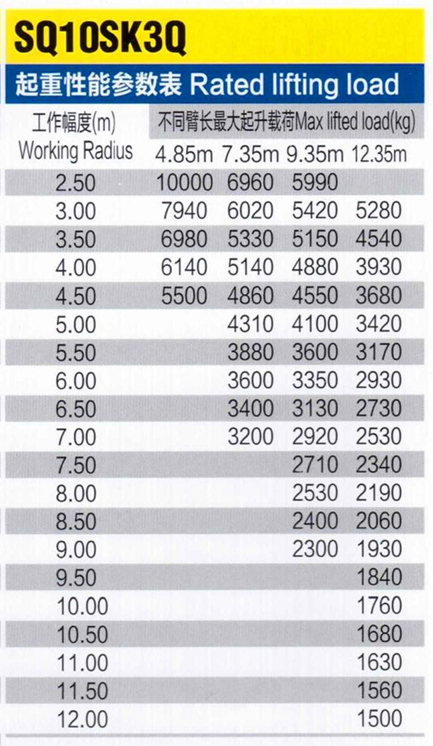

• Nazivna nosivost: 10 tona, maksimalni moment dizanja do 25 T·m, snažne performanse dizanja.
• Tehnologija grane: Koristi tehnologiju 4-dijelne sinkrone teleskopske ravne grane za učinkovit i brz rad.

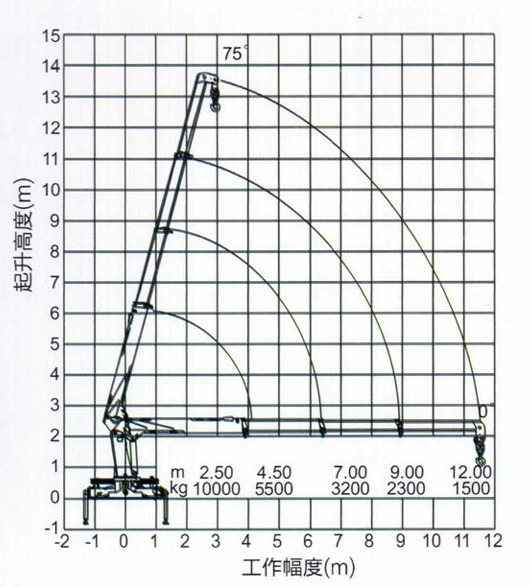

• Radni raspon: Maksimalna duljina izvučene grane 12 metara, maksimalna visina podizanja do 12,35 metara, što omogućuje širok radni doseg.
• Težina: Dizalica teži približno 3765 kg, što joj omogućuje razumno lagan dizajn uz osiguravanje čvrstoće.
• Hidraulički sustav: Maksimalni radni tlak 26 MPa, protok 63 L/min
• Radni kut: Puna rotacija od 360°; raspon amplitude 0~75°

»Ⅵ. Sustav upravljanja radom:

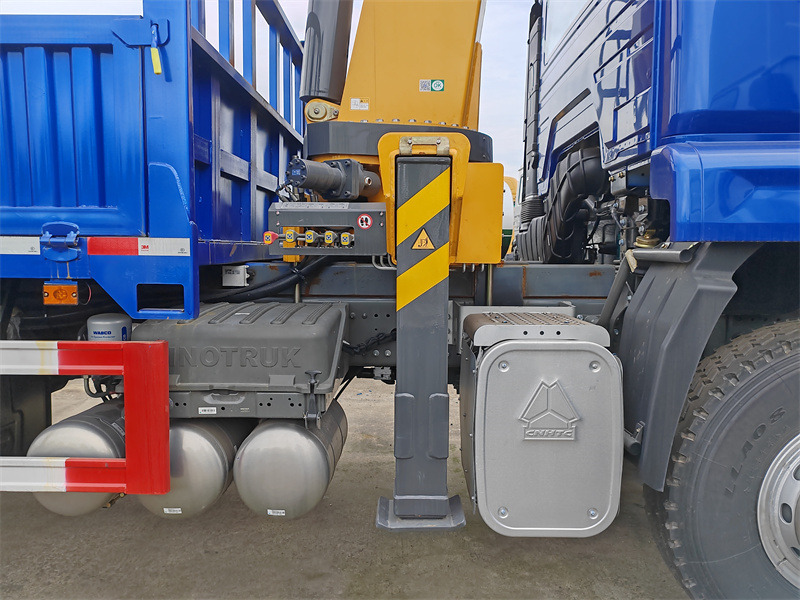

• Sustav potpornih nosača: Na svakoj strani dizalice ugrađen je po jedan hidraulički stabilizator, tvoreći stabilnu potpornu strukturu.
• Sustav upravljanja:

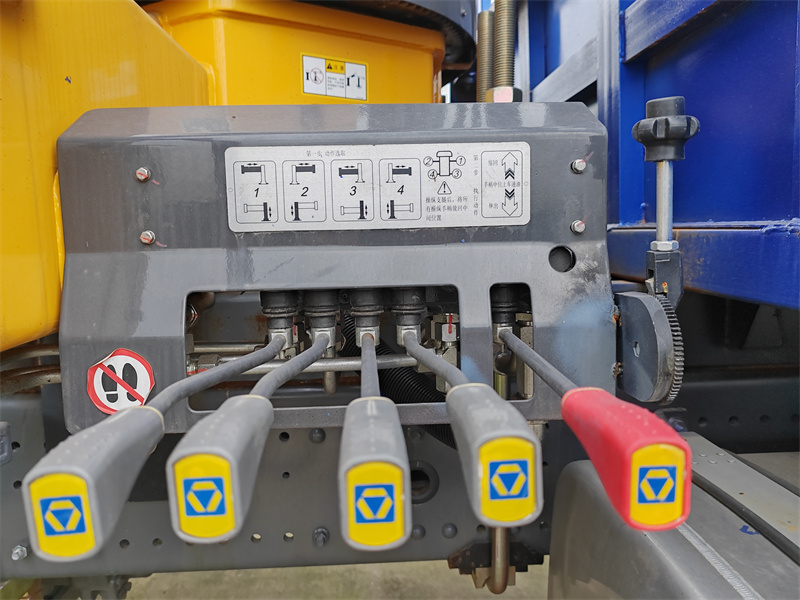

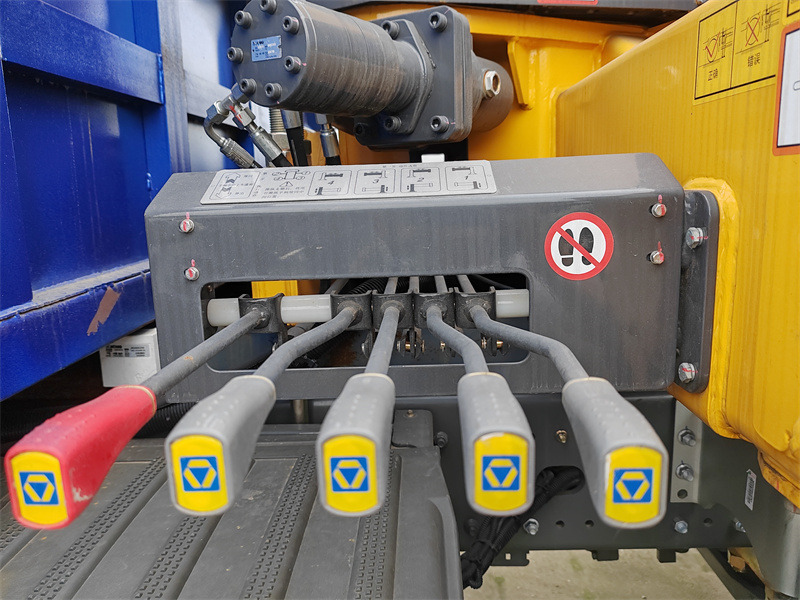

1. Bočna operacija: Ručne hidraulične upravljačke poluge nalaze se na svakoj strani, što omogućuje operateru upravljanje dizalicom iz optimalnog kuta gledanja.

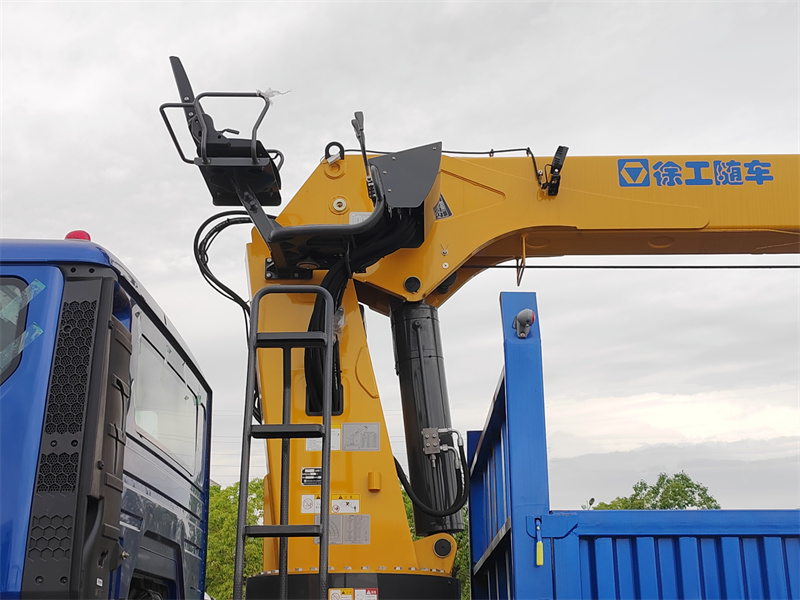

2. Gornja upravljačka ploča: Gornja upravljačka ploča sa sjedalom nalazi se na lijevoj strani, a uključuje jedan set ručnih hidrauličnih upravljačkih poluga, što omogućuje preglednost na velikim visinama i preciznu kontrolu podizanja.

3. Daljinski upravljač: Opremljen za intuitivniji i praktičniji rad.
• Kontrolne funkcije: Sve upravljačke poluge rade zajedno kako bi kontrolirale sve radnje, uključujući horizontalno i vertikalno izvlačenje i uvlačenje stabilizatora, izvlačenje, uvlačenje, podizanje i rotaciju kraka te podizanje i spuštanje kuke, osiguravajući preciznost i fleksibilnost.
• Sigurnosne funkcije:
o Zaštita od preopterećenja: Hidraulički sustav ima ugrađeni senzor tlaka koji automatski ograničava opterećenje u slučaju preopterećenja.
o Kočenje u nuždi: Na upravljačkoj ploči nalazi se gumb za zaustavljanje u nuždi za brzi odgovor u hitnim slučajevima.
» Ⅶ. Scenariji primjene:
• Gradilišta: Podizanje armature, betonskih elemenata i skela.
• Logistika i transport: Utovar i istovar velike opreme i kontejnera.
• Komunalno inženjerstvo: Ugradnja ulične rasvjete i zamjena reklamnih panoa.
• Hitno spašavanje: Podizanje zaliha na mjestima katastrofe.
