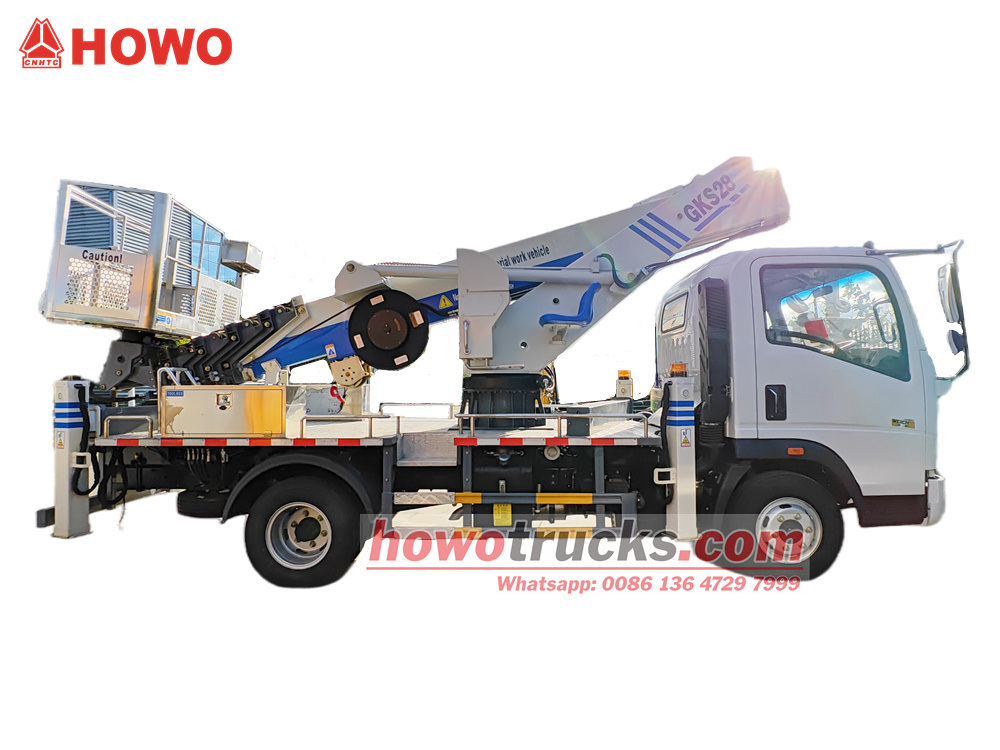

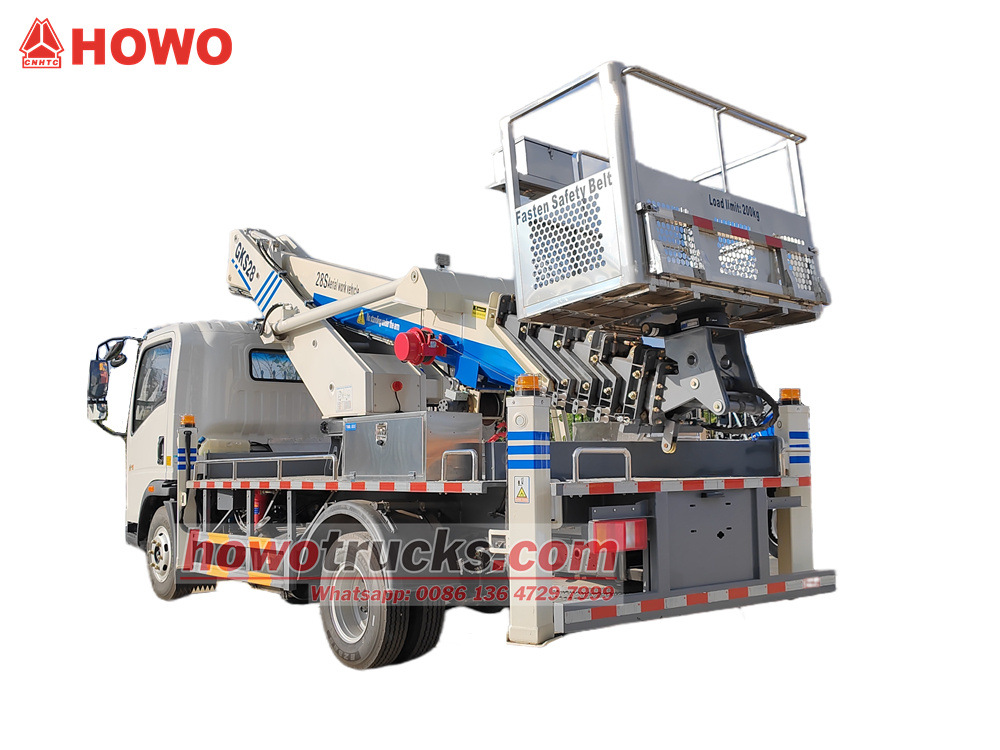

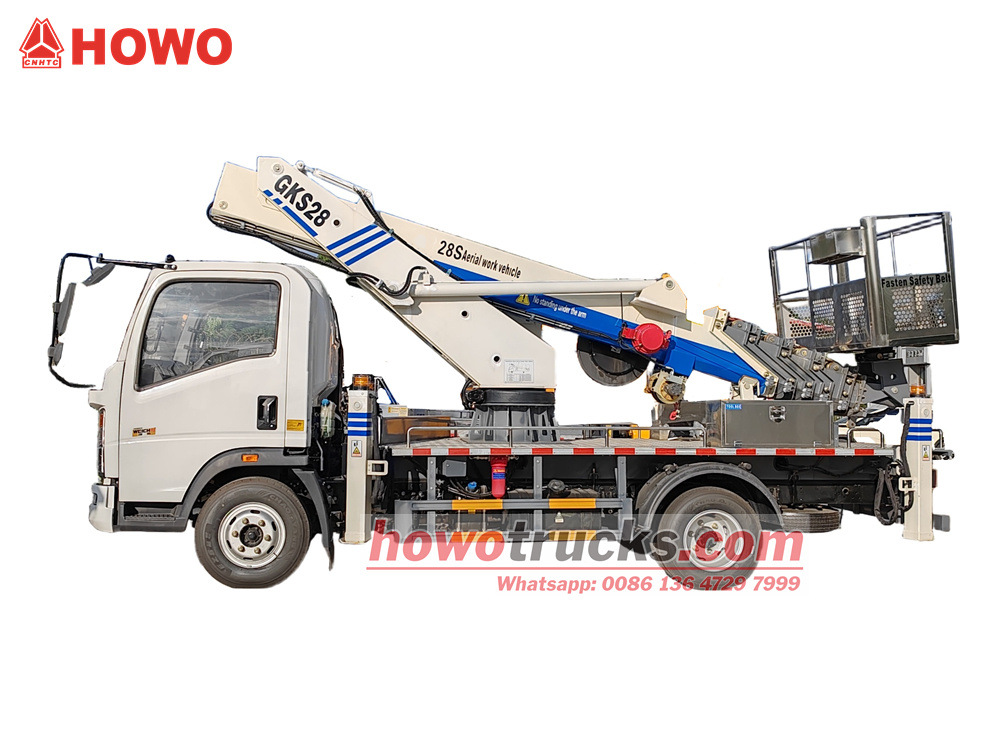

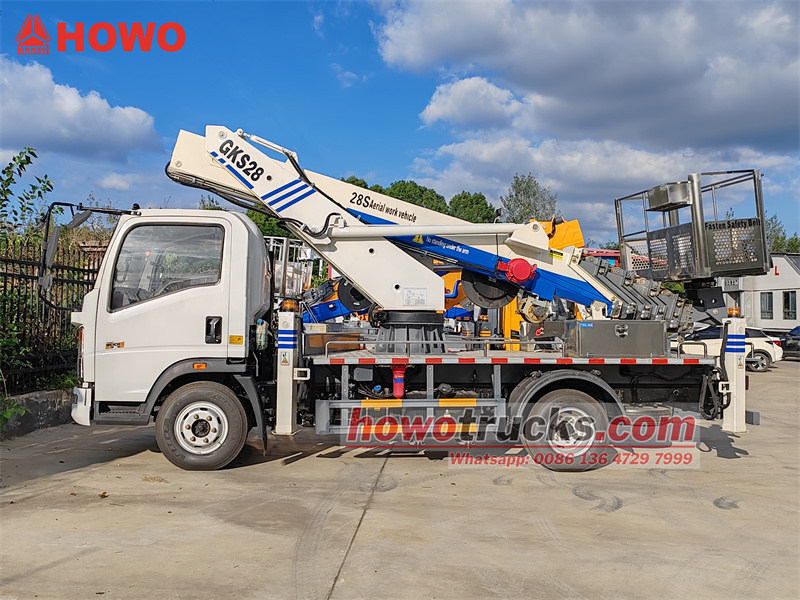

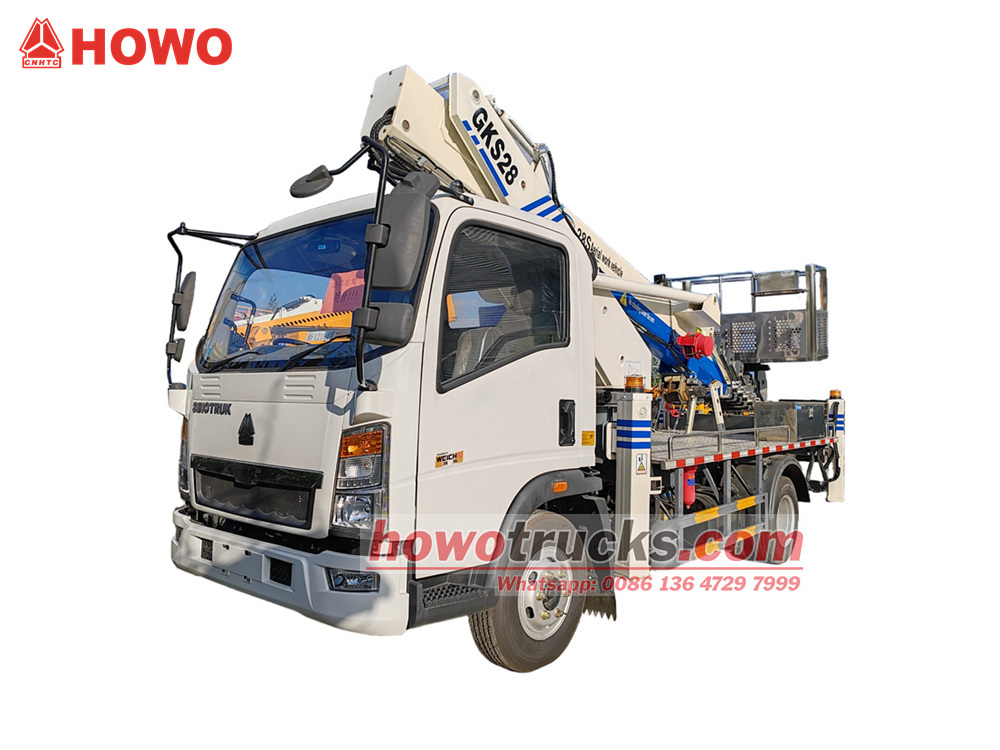

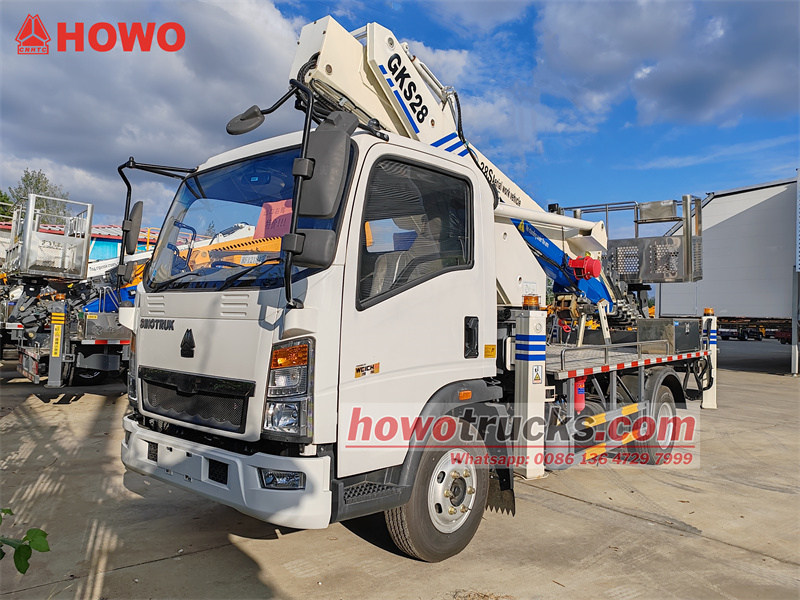

Ovaj kamion s platformom za rad na visini RHD Sinotruk ima šasiju lakog kamiona HOWO RHD s međuosovinskim razmakom od 4500 mm. Opremljen je motorom Weichai WP2.3Q140E62 i mjenjačem WLY6TS55. Gornji dio karoserije ima teleskopsku granu sa 6 dijelova, kojom se upravlja s tla i okretne platforme.upravljačka kutijaili daljinskim upravljačem. Može se rotirati za 360 stupnjeva, ima četiri hidraulička stabilizatora, maksimalnu nosivost žlice od 200 kg, ploče od aluminijske legure i protukliznu stazu s uzorkom. Također uključuje noćna svjetla za rad.
Radna sposobnost :
28mVrsta kabine :
Howo RHD cabinDimenzija (mm) :
7825x2350x2950mmPogonski sustav :
4x2,LHDMeđuosovinski razmak (mm) :
4500Specifično za motor :
140HP/WP2.3Q140E62Mjenjač :
WLY6TS55 transmission,6-speed,manualPrednja osovina (kg) :
3200Stražnja osovina (kg) :
7000Napomena :
6-section telescopic boom
Proizvođač:CSTRUCKS GROUP LIMITED.
Mi smo profesionalni proizvođač specijalnih vozila,
Potpuno novo i100%Kvalitetazajamčeno.
▶Ⅰ. Predstavljanje proizvoda:

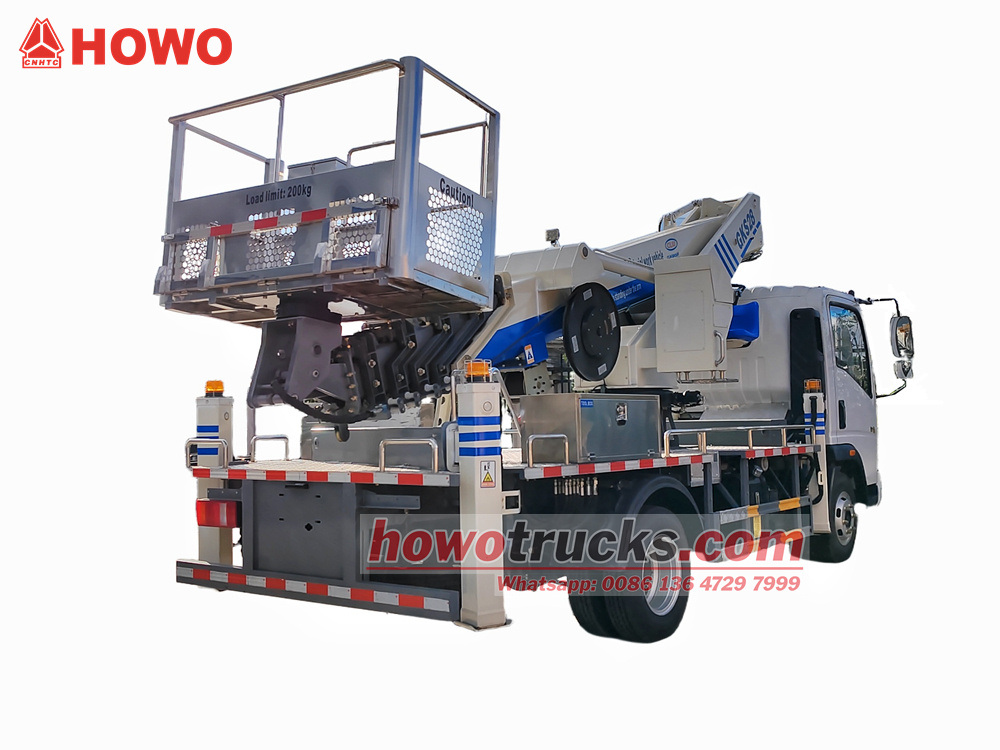

The Kamion za zračne radove s desnim pogonom 28M HOWO kombinira učinkovitost, sigurnost i inteligenciju, posebno dizajniran za scenarije rada u zraku. Koristi šasiju lakog kamiona Sinotruk s volanom na desnoj strani i međuosovinskim razmakom od 4500 mm za vrhunsku prilagodljivost. Weichai China VI motor i 6-stupanjski mjenjač kombiniraju se za snažne i ekološki prihvatljive performanse. Teleskopska grana sa šest dijelova podržava 360°° rotacija, a upravljačka kutija s tla, okretna ploča i daljinski upravljač nude fleksibilan i praktičan rad. Mehanička samobalansirajuća radna platforma osigurava operativnu stabilnost. Četiri hidraulička stabilizatora (prednji u obliku X i stražnji u obliku H) neovisno se podešavaju kako bi se prilagodili složenom terenu i spriječili deformaciju grede.
Noćna radna svjetla, inteligentni sustav povezivanja i prikaz radnog statusa u stvarnom vremenu povećavaju sigurnost i učinkovitost. Ključne komponente uvezene su od renomiranih domaćih marki i opremljene su sigurnosnim značajkama poput dvosmjernih hidrauličnih brava i protutežnih ventila, što ga čini učinkovitim i pouzdanim izborom za primjenu u općinskoj upravi, građevinarstvu i hitnim spasilačkim službama.
▶Ⅱ. Proizvod Prednosti:1. Visoka prilagodljivost: Dizajn s volanom na desnoj strani, razuman međuosovinski razmak i visokoučinkovita šasija.
2. Inteligentno upravljanje: Povezani sustav upravljanja i praćenje u stvarnom vremenu povećavaju učinkovitost i sigurnost.
3. Optimizirana struktura: Šesterokutna grana i neovisno podešavanje stabilizatora prilagođavaju se složenom terenu.
4. Osiguranje kvalitete: Uvezene ključne komponente, stabilan i pouzdan hidraulički sustav te niski troškovi održavanja.
▶Ⅱ. ProizvodTehnički podaci:
| HOWO 28m kamion za zračne radove | |||||
| Opis vozila | |||||
| Model vozila | Otvoreni teretnjak | Ukupne dimenzije | 7825x2350x2950mm | ||
| Bruto težina vozila | 9890 kg | Radna visina | 28 mjeseci | ||
| Težina praznog vozila | 6280 kg | Maks. brzina | 95 km/h | ||
| Opis šasije | |||||
| Marka šasije | ISUZU | ||||

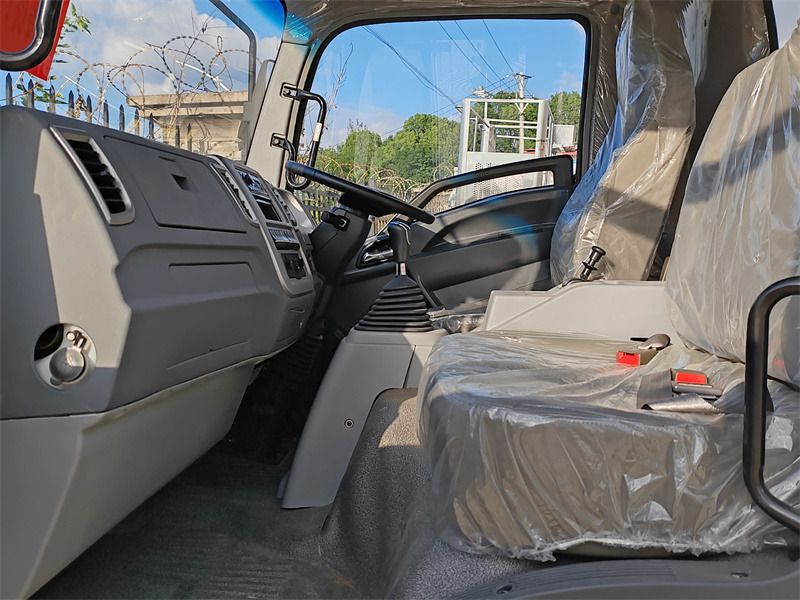

| Taksi | HOWO RHD lagana kabina, 2 sjedala, s klima uređajem | ||||
| Međuosovinski razmak | 4500 mm | ||||
| Broj osovina | 2 | ||||
| Osovina | Prednja osovina | 3.2T | |||
| Stražnja osovina | 8T | ||||
| Trag prednjih/stražnjih kotača | 1798 /1764 mm | ||||
| Prednji/stražnji prevjes | 1240 /2085 mm | ||||
| Vučni sustav | 4x2 | ||||
| Sustav upravljanja radom | Servo upravljač | ||||
| Kočioni sustav | Zračna kočnica | ||||
| Prijenos | Mjenjač WLY6TS55, 6-stupanjski, ručni | ||||
| Specifikacija guma | 8.25R20 | ||||
| Količina guma | 6+1 | ||||
| Opis motora | |||||
| Proizvodnja motora | WEICHAI MOTOR | ||||
| Model motora | WP2.3Q140E62 | ||||
| Konjska snaga | 140 KS/103 kW @3200 o/min | ||||
| Tip | Vodom hlađeni četverotaktni, redni 4-cilindrični, kompresorski hlađeni, dizelski | ||||
| Maks. okretni moment | 320 N·m@ 1400-2400 okretaja u minuti | ||||
| Pomak | 2289 ml | ||||
| Emisijski standard | Euro 6 | ||||
| Opis gornjih dijelova | |||||
| Radno stanje | |||||
| Vrsta grane | 6-dijelna sinkrona teleskopska grana | ||||
| Kut rotacije | Dvosmjerna kontinuirana rotacija od 360 º, viseća košara rotacija od 360 º | ||||
| Maks. radna visina | 28 mjeseci | ||||
| Maks. radni radijus | 14,5 m | ||||
| Radni položaj | Gramofon, upravljačka kutija, bežični daljinski upravljač | ||||
| Način upravljanja | ZYK sustav upravljanja sabirnicom, elektrohidraulički proporcionalni sustav upravljanja, za postizanje kontinuirane regulacije brzine | ||||
| Ograde i pješačke staze | Aluminijska ploča, aluminijska karirana ploča | ||||
| Kanta | |||||
| Nazivno opterećenje | 200 kg, protuklizni pod | ||||
| Veličina | 1000*750*1100 mm | ||||
| Materijal | Nehrđajući čelik | ||||
| Podešavanje načina balansiranja | Hidrostatski nivelacijski sustav | ||||
| Sigurnosni pojas | 1 set | ||||
| Potporna noga | |||||
| Tip | Prednji V tip / Stražnji H tip | ||||
| Broj | 4 | ||||
| Podešavanje | Prilagođeno odvojeno, ili kontrolirano na koordiniran način | ||||

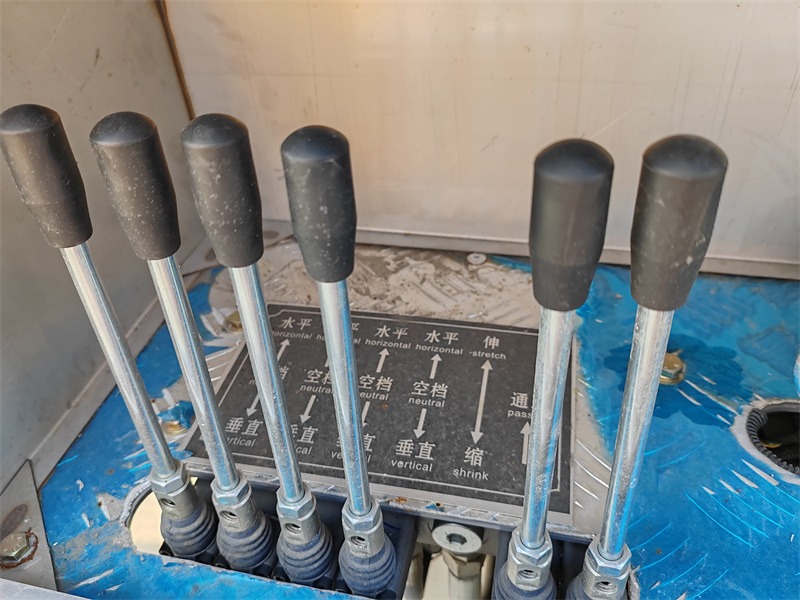

| Način upravljanja potpornom nogom | Ručni hidraulički rad | ||||
| Hidraulična brava | Dvosmjerna hidraulična brava za četiri noge | ||||
| Stroboskopsko svjetlo na nogama | Žuta svjetla | ||||
| Horizontalni raspon prednjeg stabilizatora | 4370 mm | ||||
| Horizontalni raspon stražnjeg stabilizatora | 4150 mm | ||||
| Sigurnosna konfiguracija | |||||
| Automatski uređaj za blokiranje za različite radne položaje | Spriječite rizik od pogrešnog rukovanja | ||||
| Ručna pumpa za hitne slučajeve | Kada motor i glavna pumpa zakažu, putem sustava za hitne slučajeve radnik se vraća na tlo, a vozilo se vraća u radno stanje. | ||||
| Uređaj za hitno zaustavljanje radne platforme | Koristi se za zaustavljanje u nuždi i ograničen rad grane | ||||
| Automatski ograniči radni raspon | Kada radni raspon dosegne zadanu vrijednost, opasni smjer se automatski ograničava. | ||||
| Uređaj za zaštitu od curenja | Opremljen zaštitom od curenja kako bi se osigurala sigurnost napajanja i električnih alata | ||||
▶Ⅲ. ProizvodDetalji:

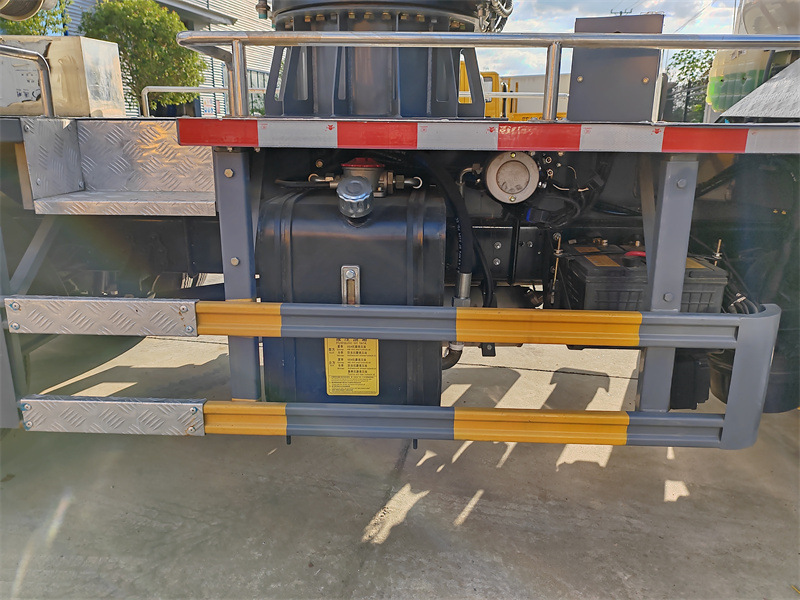

Konfiguracija šasije
• Šasija: Koristi Sinotrukovu provjerenu i pouzdanu šasiju lakih kamiona s volanom na desnoj strani, osiguravajući zajamčenu kvalitetu.
• Međuosovinski razmak: 4500 mm, što pruža izvrsnu stabilnost vožnje i dovoljno prostora za gornji dio karoserije.
• Pogonski sklop: Opremljen visokoučinkovitim Weichai WP2.3Q140E62 motorom, obujma 2,3 litre, snage 140 konjskih snaga i zadovoljava standarde emisija Euro VI.
• Prijenos: Usklađeno sa šesterostupanjskim mjenjačem WLY6TS55.

Struktura gornjeg dijela tijela:

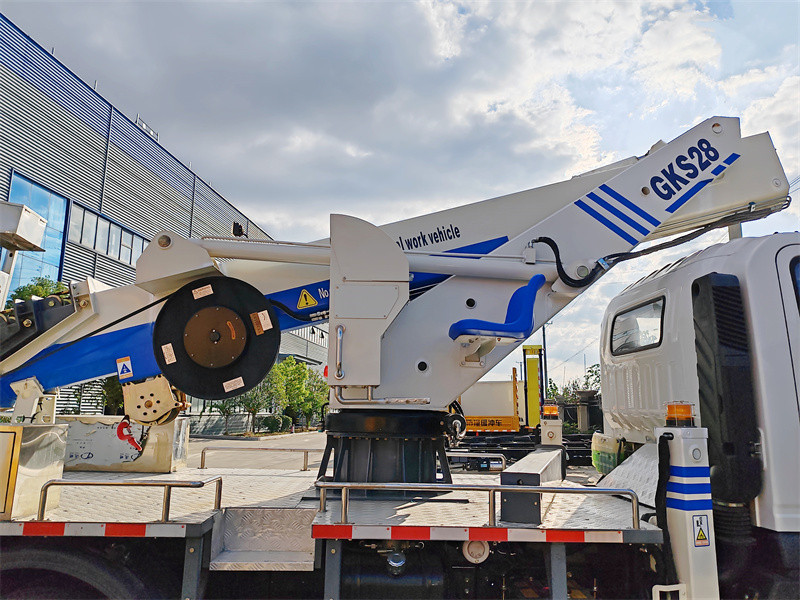

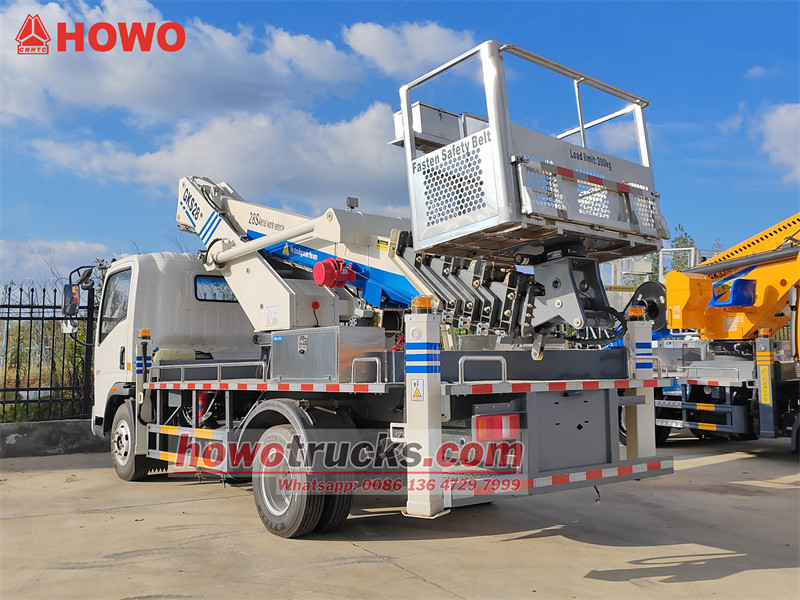

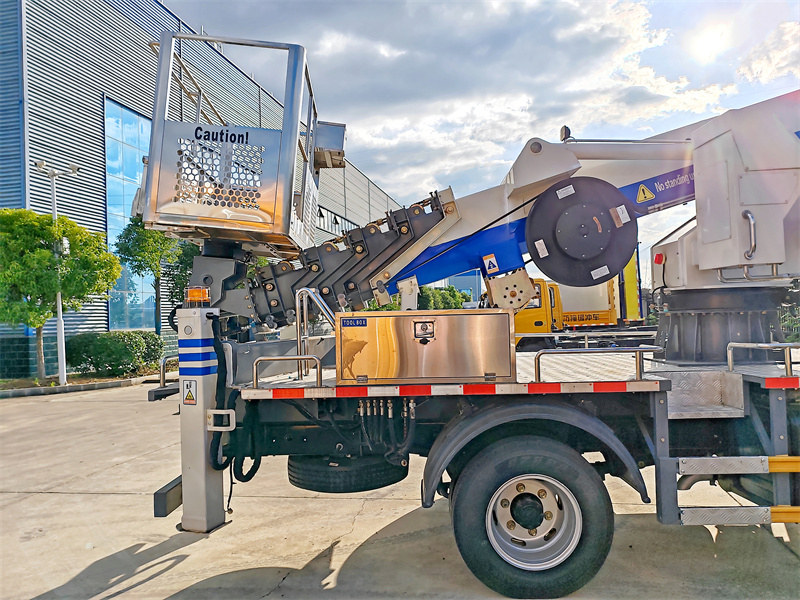

• Radni bum: Teleskopska grana visoke čvrstoće s pet dijelova ima šesterokutni dizajn za visoku strukturna čvrstoća, sinkronizirano istezanje i uvlačenje, glatko kretanje i širok radni raspon.Maks. radna visina 28 m, Maks. radni radijus 14,5 m

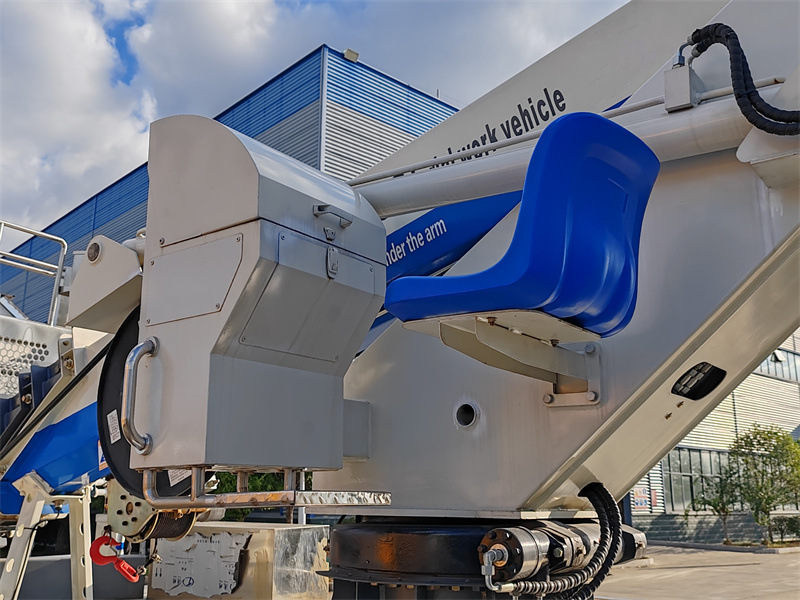

• Sustav rotacije: Okretni tanjur se kontinuirano okreće za 360 stupnjeva, što omogućuje fleksibilan rad i uklanja slijepe točke.

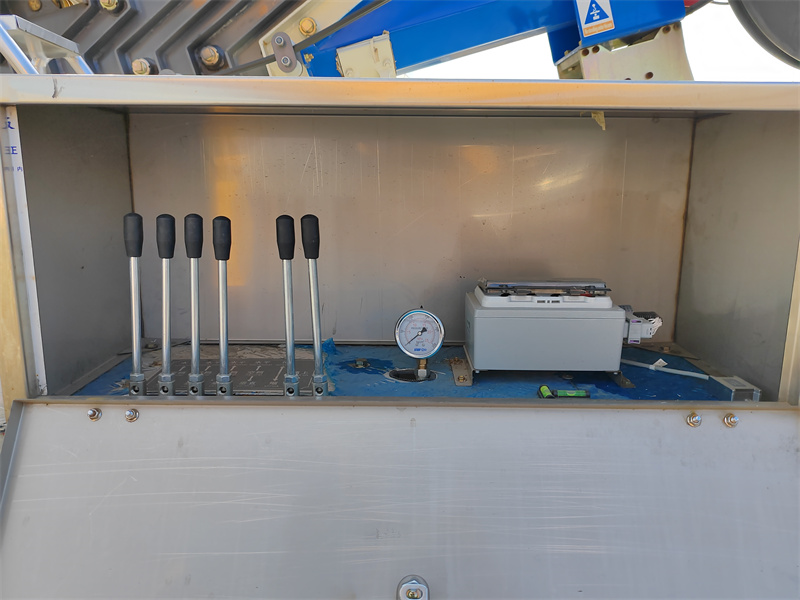

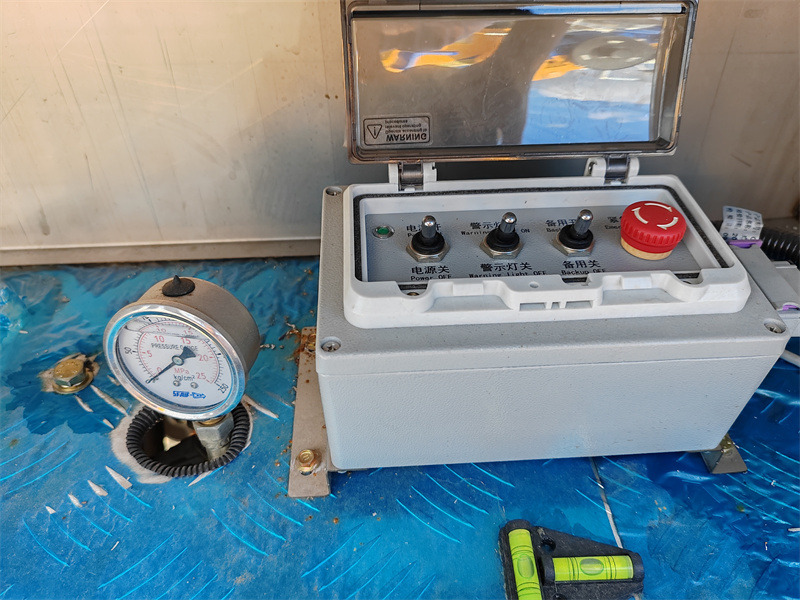

• Operacija: Operater može odabrati optimalni radni položaj na temelju uvjeta na gradilištu izravnim upravljanjem okretnom platformom, korištenjem upravljačke kutije s tla ili bežičnim daljinskim upravljačem.

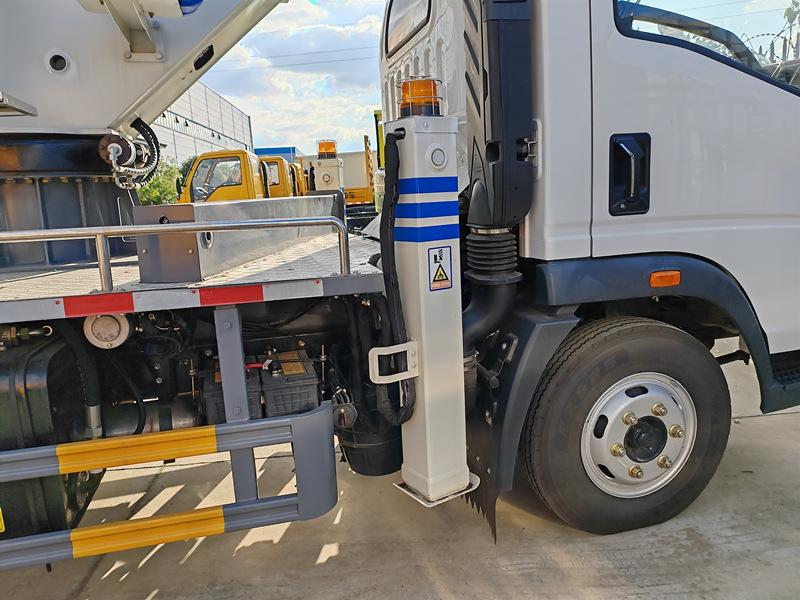

• Sustav outrigera: Opremljeni s četiri hidraulička stabilizatora u konfiguraciji sprijeda-X-straga u obliku slova H, stabilizatori pružaju veliku potpornu površinu i izvrsnu stabilnost vozila. Spoljni stabilizatori su pojedinačno podesivi kako bi se savršeno prilagodili neravnim površinama, a mogu se i zajedno kontrolirati. Na stabilizatorima su ugrađena radna svjetla.

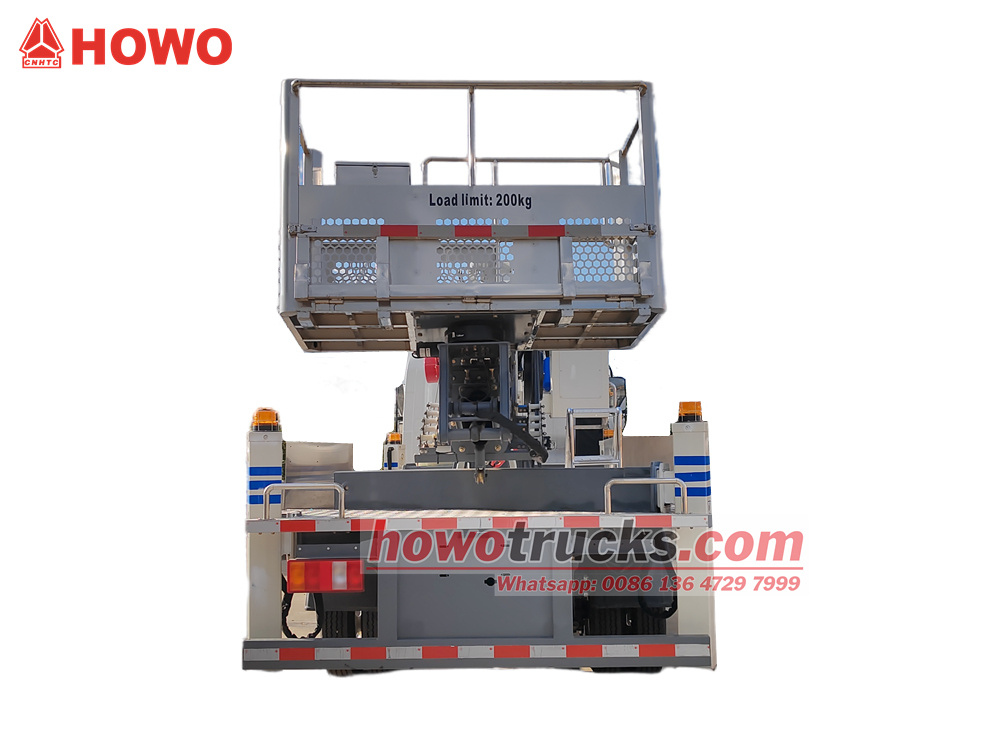

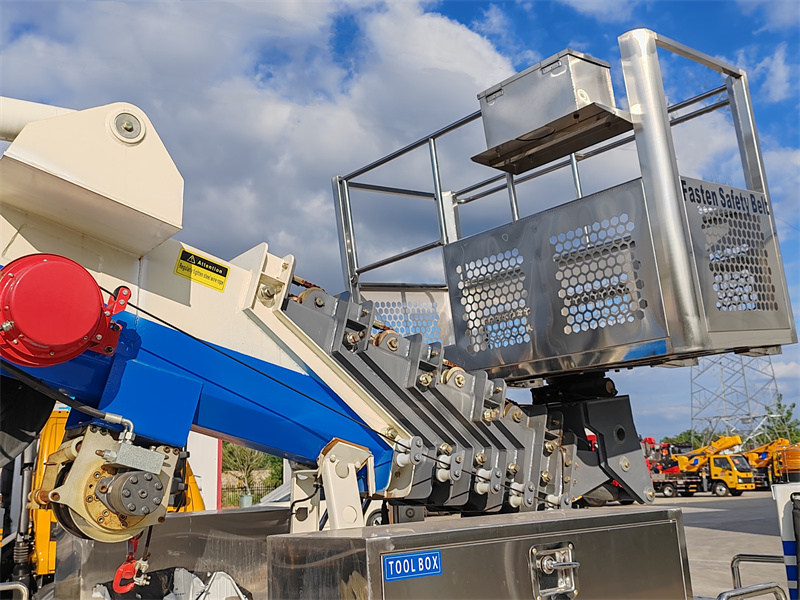

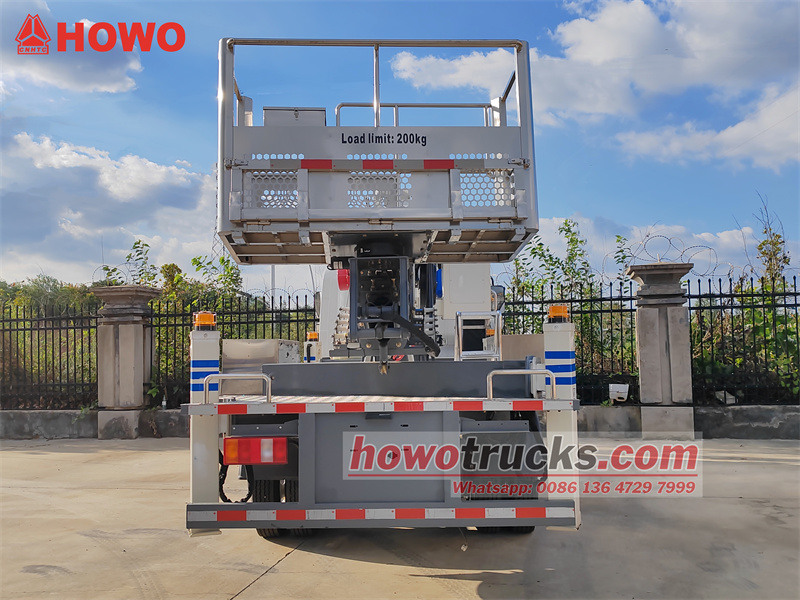

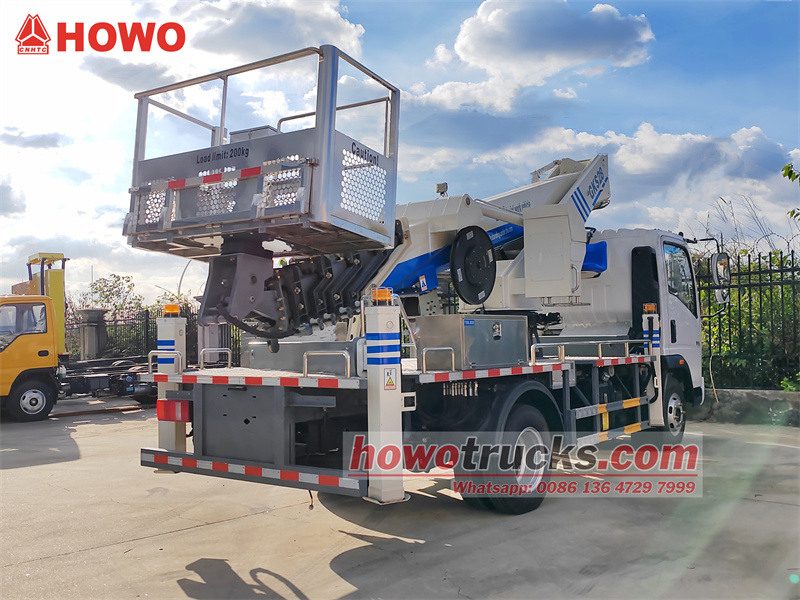

• Radna platforma:
o Mehanički samonivelirajući dizajn osigurava da platforma ostane ravna tijekom rada, osiguravajući sigurnost i udobnost operatera.
o Platforma ima maksimalnu nosivost od 200 kg.
o Krak ima maksimalni kut izduženja od 80°, što omogućuje jednostavno podešavanje optimalnog radnog položaja.
o Koriste se ploče od aluminijske legure i protuklizne staze s uzorkom, koje su lagane, sigurne i ne klize.

Sveobuhvatni sigurnosni sustav
1. Inteligentna blokada i alarm:
Blokada stabilizatora i kraka: Osigurava da se krak ne može pomicati osim ako stabilizatori nisu potpuno poduprti i sigurni, što u osnovi sprječava nepravilan rad.
Računalno kontrolirano automatsko ograničavanje amplitude: Sustav automatski prati radnu amplitudu, automatski ograničava kretanje kada se prekorači granica i izdaje alarm za opasan rad.
Zaštita mekih nogu stabilizatora i alarm za naginjanje: Sustav automatski alarmira kada stabilizatori nisu poduprti ili su nagnuti.

2. Višestruke sigurnosne značajke hidrauličkog sustava:
Svi vertikalni cilindri stabilizatora, gornji i donji cilindri grane te cilindri podlaktice opremljeni su dvosmjernim hidrauličkim bravama koje pouzdano zaključavaju cilindre u bilo kojem položaju kako bi se spriječilo slučajno ispuštanje.
Grana je opremljena dvosmjernim protutežnim ventilom za nesmetan rad grane bez udaraca.
Osnovne hidraulične komponente (kao što su hidraulične brave, protutežni ventili i valoviti ventili) su od renomiranih domaćih i međunarodnih marki, a ključne komponente se uvoze kako bi se osigurala pouzdanost sustava.

3. Praćenje operativnih uvjeta u stvarnom vremenu:
Četiri-u-jednom operativni sustav integrira upravljanje priključkom za visoku učinkovitost. Zasloni na vanjskoj operativnoj konzoli i daljinskom upravljaču pružaju vidljivost radnog stanja vozila u stvarnom vremenu, omogućujući operateru da jasno razumije status opreme.
4. Sigurnost u hitnim slučajevima:
Opremljena pumpom za hitne slučajeve pokretanja i zaustavljanja motora, ova pumpa može uvući granu i stabilizatore u slučaju gašenja ili kvara motora, osiguravajući sigurnu evakuaciju u hitnim slučajevima.
5. Svjetlo za noćni rad:
Na upravljačku konzolu može se ugraditi opcionalna rasvjeta kako bi se osigurala jasna vidljivost i povećala sigurnost tijekom noćnih operacija.
▶Ⅳ.Scenariji primjene:

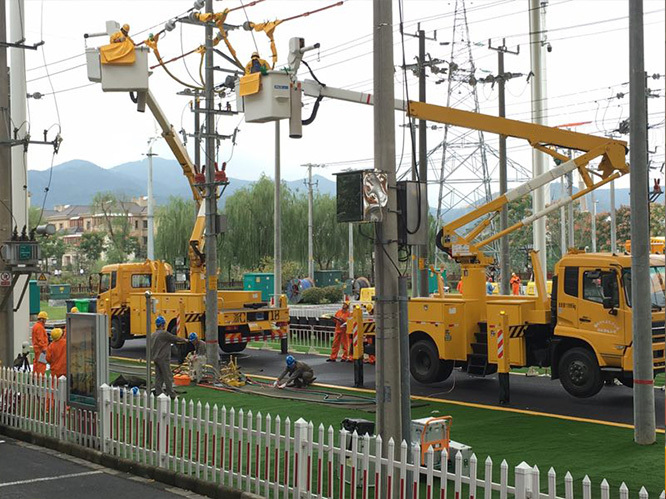

• Komunalno inženjerstvo: Održavanje ulične rasvjete, ugradnja prometne signalizacije.
• Održavanje zgrade: Čišćenje vanjskih zidova, inspekcija staklenih zidova.
• Spašavanje u hitnim slučajevima: Spašavanje na velikim visinama, pomoć u slučaju katastrofe.
• Noćna gradnja: Inspekcija mosta, postavljanje reklamnih panoa.
▶Ⅴ. Radni scenarij:
