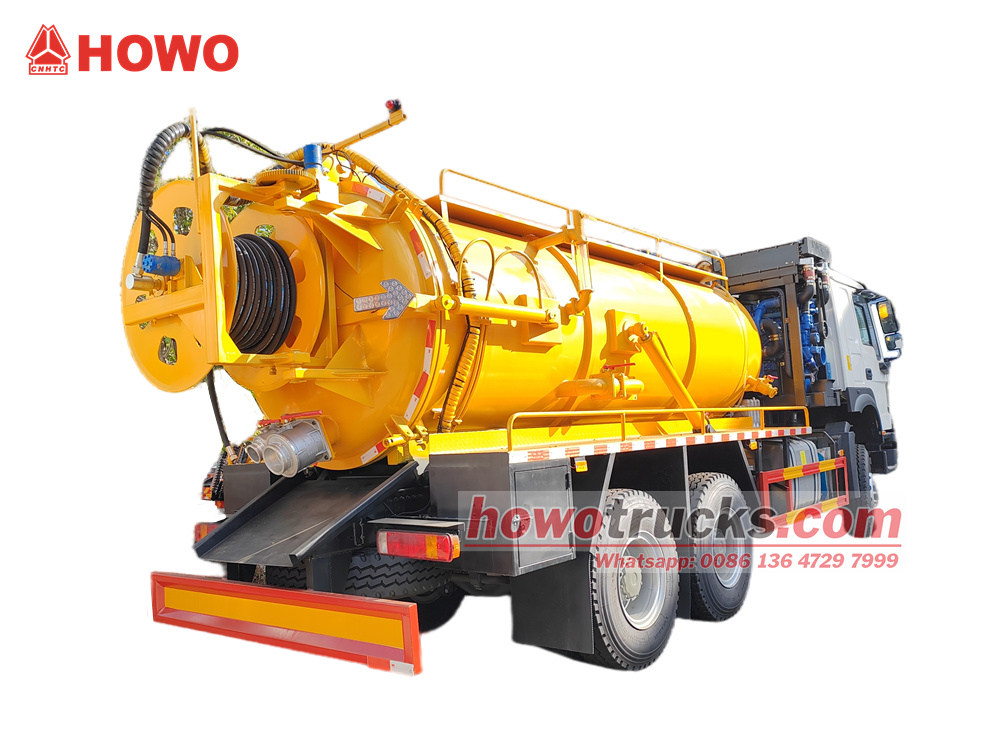

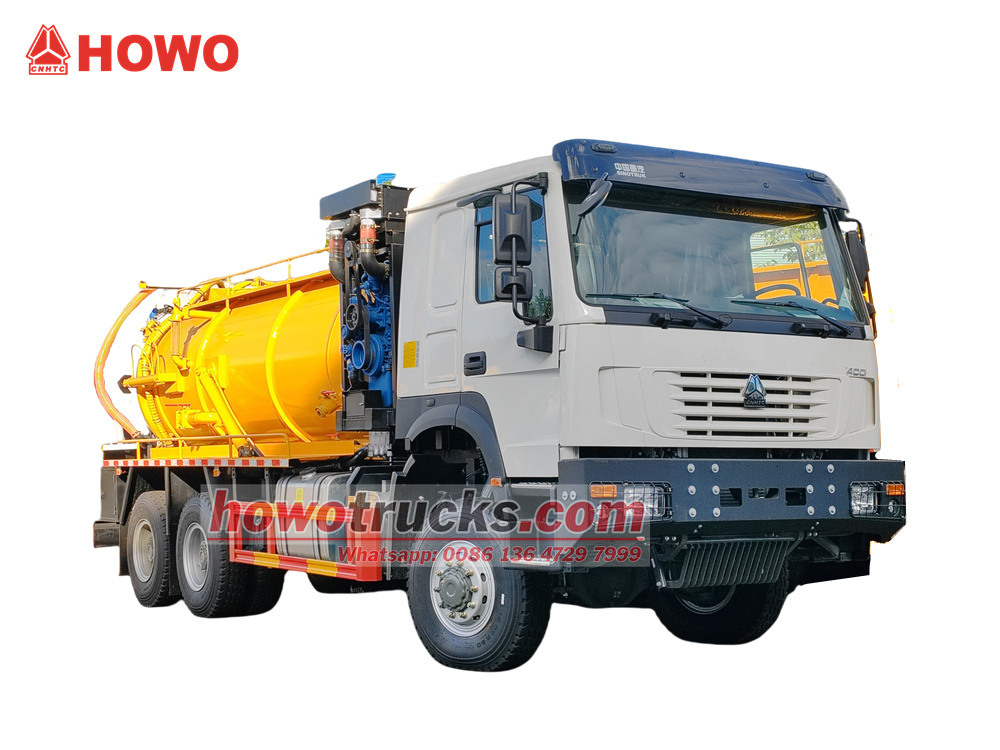

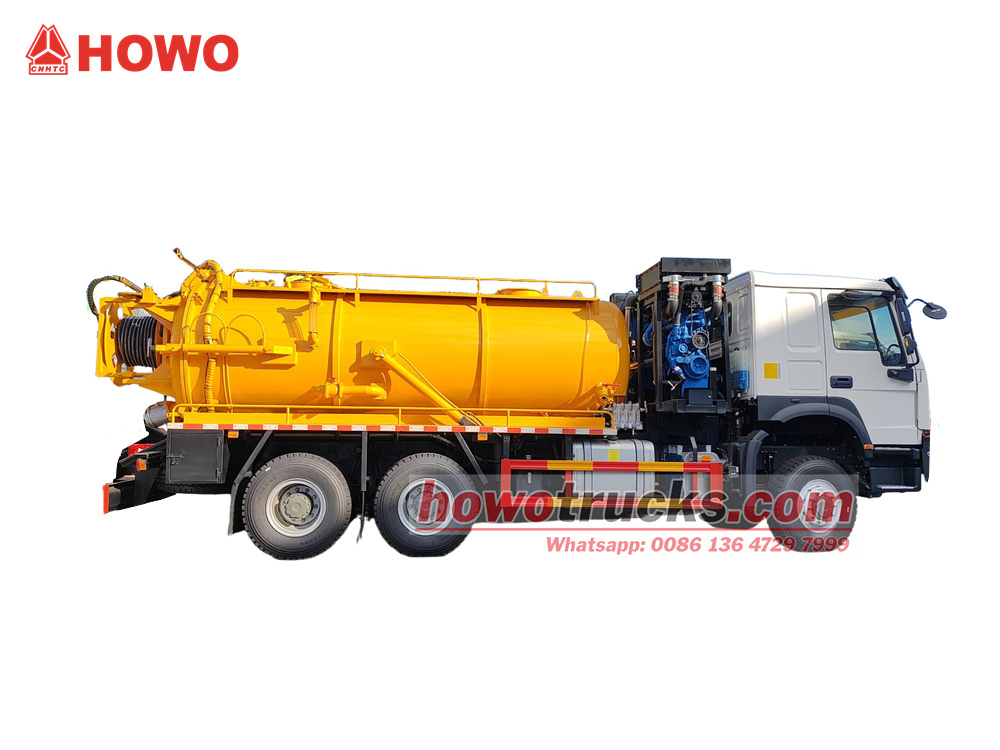

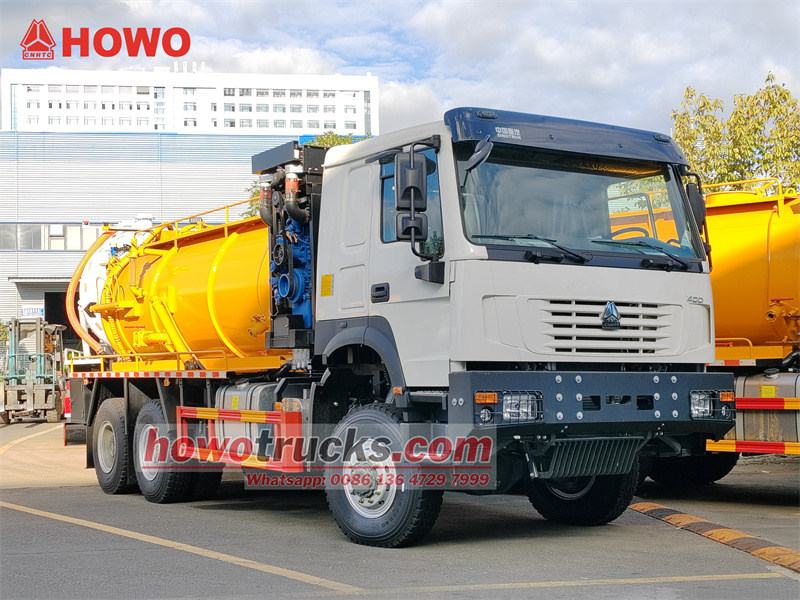

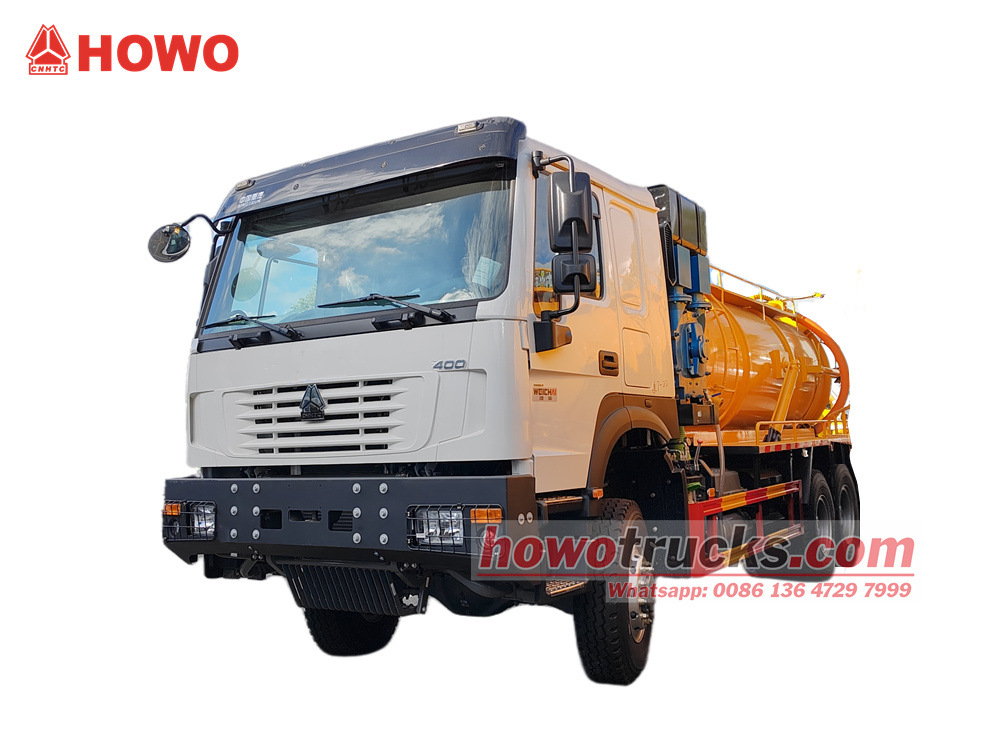

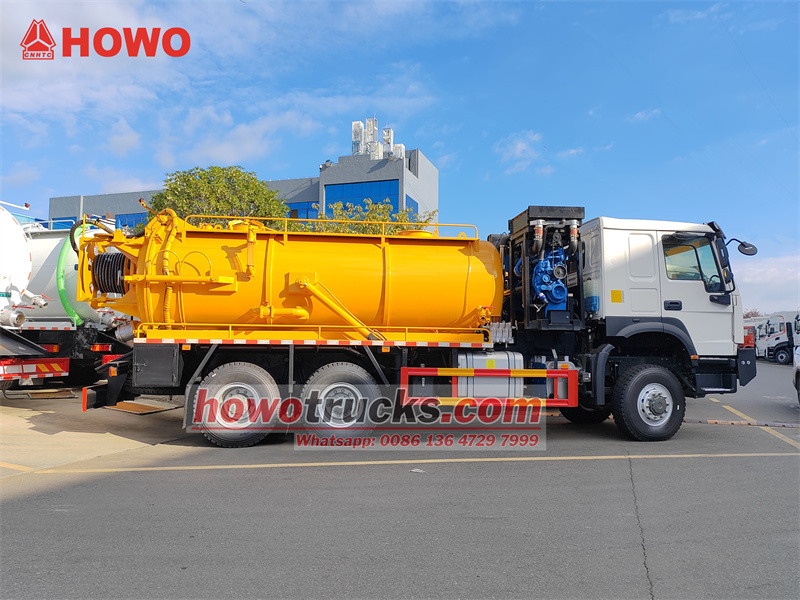

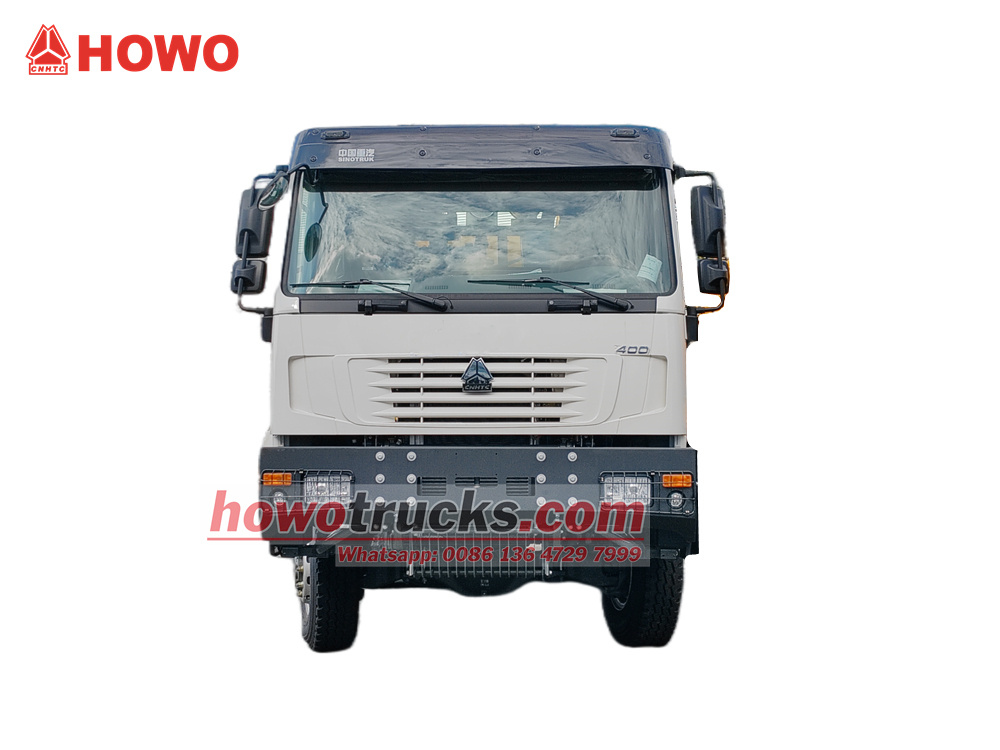

Howo 6x6 kombinirano vozilo za vakuumsko mlazno čišćenje
Kombinirano vozilo za jaružanje HOWO 6X6 12cbm modificirano je na temelju šasije Sinotruk HOWO 6x6 s pogonom na sva četiri kotača. Ima polu-kabinu, međuosovinski razmak od 4300 mm + 1400 mm, te je opremljeno motorom Weichai WP10H400E62 Euro 6 od 400 KS i 10-stupanjskim mjenjačem HW19710. Vozilo je opremljeno spremnikom otpadnih voda od 10 kubičnih metara i spremnikom vode za čišćenje od 2 kubična metra, svaki s odvojenim odjeljcima.
Howo vozilo za usisavanje otpadnih voda opremljeno je spremnikom hidrauličkog ulja, ispusnim ventilom, vakuumskom pumpom za cirkulaciju vode SK-15, cijevi za usisavanje i ispuštanje otpadnih voda, pumpom za čišćenje pod visokim tlakom, vitlom za čišćenje pod visokim tlakom, separatorom vodene pare, separatorom ulja i plina, prozorom za pregled razine tekućine i ljestvama.
Radna sposobnost :
12cbmVrsta kabine :
Howo one and half cabinPogonski sustav :
6x6,LHDMeđuosovinski razmak (mm) :
4300+1400Specifično za motor :
400HP/WP10H400E62Mjenjač :
HW 19710 10-speed,manualPrednja osovina (kg) :
7000Stražnja osovina (kg) :
1800(2 axles)
Proizvođač:CSTRUCKS GROUP LIMITED.
Mi smo profesionalni proizvođač specijalnih vozila,
Potpuno novo i100%Kvalitetazajamčeno.
▶Ⅰ. Predstavljanje proizvoda:
TheHowo 6x6 kombinirano vozilo za vakuumsko mlazno čišćenje Dizajniran je za jaružanje gradskih cijevi, uklanjanje otpadnih voda i čišćenje pod visokim tlakom. Opremljen je Weichai motorom od 400 konjskih snaga i 10-stupanjskim mjenjačem, nudi snažnu snagu. Vozilo ima integrirani 10-metarski³ spremnik za otpadne vode i 2 m³ spremnik čiste vode, svaki s odvojenim odjeljcima. Opremljen vakuumskom pumpom za cirkulaciju vode SK-15, pumpom za čišćenje pod visokim tlakom i vitlom, učinkovito obavlja operacije usisavanja, odvodnje i ispiranja kanalizacije. Ovo vozilo integrira funkcije usisavanja, odvodnje i ispiranja kanalizacije pod visokim tlakom, što ga čini prikladnim za složene uvjete na cestama i operacije visokog intenziteta, nudeći sposobnost vožnje po svim terenima i učinkovite performanse.
▶Ⅱ. ProizvodZnačajke:
1. Prilagodljivost svim terenima: Pogon 6x6 + šasija s visokim razmakom od tla lako se nosi sa složenim scenarijima poput gradskih poplava i planinskih cesta.
2. Višenamjensko vozilo: Integrirane funkcije usisavanja otpadnih voda, odvodnje i ispiranja pod visokim tlakom smanjuju troškove ulaganja u opremu.
3. Učinkovit rad: Dizajn odjeljka + vakuumska pumpa velike snage i pumpa za čišćenje pod visokim tlakom skraćuju radne cikluse i poboljšavaju učinkovitost jednog putovanja.
4. Pouzdan i izdržljiv: Sinotruk HOWO šasija + Weichai motor zlatni pogonski sklop osigurava nisku stopu kvarova i jednostavno održavanje.
▶Ⅱ. ProizvodTehnički podaci:
| Howo 6x6Kamion za čišćenje odvoda hidromlaznim mlazom | ||||
| General | Marka vozila | CS KAMIONI | ||
| Model vozila | CS5250GXH | |||
| Marka šasije | ISUZU | |||
| Ukupna dimenzija | 9350 * 2550 * 3930 mm | |||
| Ukupna masa vozila / Masa praznog vozila | 25000 kg / 12500 kg | |||
| Osovinska opterećenja | 7000/18000 (dvoosovinska grupa) | |||
| Taksi | Kapacitet kabine | SINOTRUK HOWO 6X6 šasija s kabinom, jedan i pol red, s klima uređajem, USB-om, pomoći pri upravljanju smjerom | ||
| Motor | Vrsta goriva | Redni 6-cilindrični, direktno ubrizgavanje, vodom hlađeni, četverotaktni, s turbopunjačem i međuhladnjakom, elektronički kontrolirani visokotlačni common rail, Hi+SC | ||
| Robna marka | WEICHAI | |||
| Model | WP10H400E62 | |||
| Vlast | 400 KS/ 294 kW | |||
| Nazivna brzina | 1900 okretaja u minuti | |||
| Maks. okretni moment | 1900 Nm | |||
| Maksimalna brzina okretnog momenta | 1200-1300 okretaja u minuti | |||
| Pomak | 9,5 l | |||
| Standard emisija | Euro 2 | |||
| Šasija | Vrsta pogona | 6x6, lijevo ručni pogon | ||
| Prijenos | HW19710 10-stupanjski ručni mjenjač | |||
| Međuosovinski razmak | 4300+1400 mm | |||
| Broj osovina | 3 | |||
| Specifikacija guma | 12.00R20 | |||
| Broj gume | 10 gume i 1 rezervna guma | |||
| Maksimalna brzina | 85 km/h | |||
| Boja | Metalik boja | |||
| Nadgradnja | Tenk | Kapacitet spremnika | 10000 litre spremnik za otpadne vode, spremnik za čišćenje od 2000 litara | |
| Materijal spremnika | Ugljični čelik | |||
| Vakuumska pumpa | Visoki tlak Vakuum Pumpa | SK-15 YIFENG Vakuumska pumpa za cirkulaciju vode | ||
| Maks. tlak | 8000Pa | |||
| Brzina pumpanja | 15 m³/min | |||
| razina vakuuma(-450 mmHg) psudaranje stopa | 13,5 m³/min | |||
| Kut podizanja spremnika | 45 stupnjeva | |||
| Nazivna brzina | 970 okretaja/min | |||
| Vlast | Vakuumska pumpa | 30 kW | ||
| Kompresor | 37 kW | |||
| Usisna glava | 7m | |||
| Mlaznice | Uključen skup mlaznica | |||
| Vakuumska pumpa | Visoko učinkovit, stupanj vakuuma 93%, brzo usisavanje i pražnjenje, usisna visina 6 m. | |||
| Visokotlačna pumpa | Tip | SYLT/SY90-56 | ||
| Protok | 350 l/min | |||
| Pritisak | 17 MPa | |||
| Visokotlačna cijev | Visokotlačni vodovod promjera 30 mφ19 | |||
| Mlaznica za mlaz | Standardnih 10 jedinica s različitim modelima | |||
| Stražnja vrata se mogu hidraulički otvoriti za potpuno pražnjenje krutih tvari. | ||||

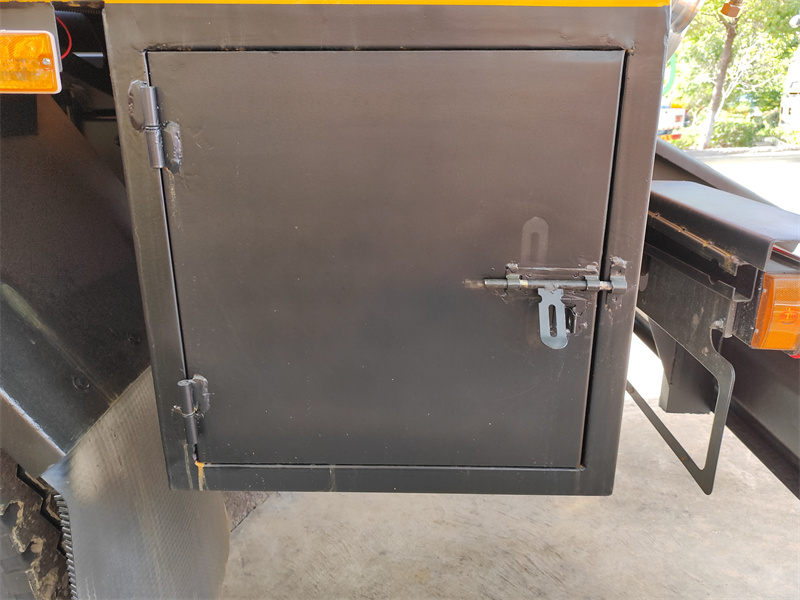

| Sav standardni pribor: šaht, set alata, engleski priručnik..... | ||||
| Izborno | ** Materijal spremnika može biti nehrđajući čelik. | |||
▶Ⅲ. ProizvodDetalji:

Konfiguracija jezgre šasije
1. Vrsta pogona: Pogon na sva četiri kotača 6x6, pogodan za teške uvjete poput blata, nagiba i neasfaltiranih cesta.
2. Kabina: Kabina s jednim i pol redom sjedala, tri sjedala.
3. Međuosovinski razmak: 4300 + 1400 mm s dvostrukim međuosovinskim razmakom.
4. Pogonski sklop:
o Motor: Weichai WP10H400E62, koji zadovoljava Euro 6 standarde emisija, ima snažnih 400 konjskih snaga i visoki okretni moment pri malim brzinama, pogodan za penjanje s teškim teretima.
o Mjenjač: HW19710 10-stupanjski ručni mjenjač, koji nudi širok raspon brzina i omjera.

Gornji dio tijela:
Gornji dio tijela je jezgra kombiniranog jaružnog vozila, koje integrira spremnik od 12 kubičnih metara i raznu specijaliziranu radnu opremu.

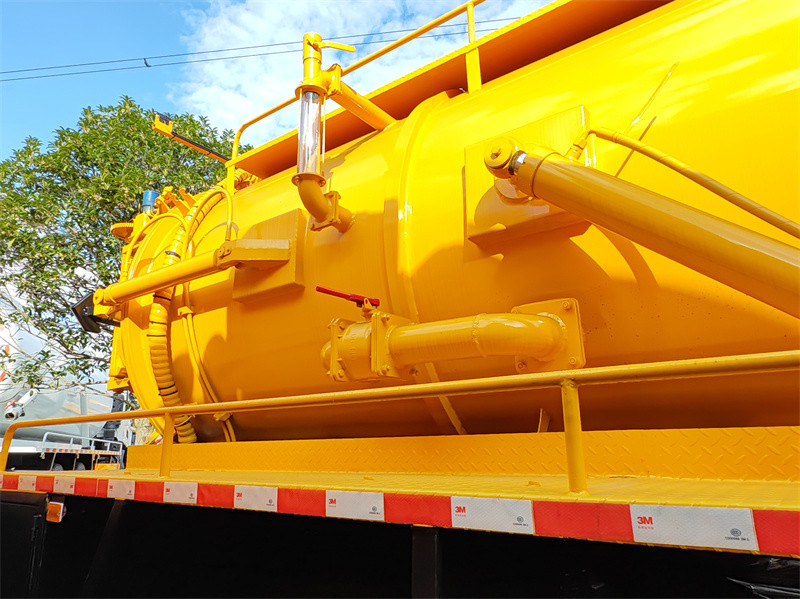

• Sklop spremnika:
o Ukupni kapacitet: 12 kubičnih metara.
o Dizajn s odvojenim odjeljcima: Koristi spremnik otpadnih voda od 10 kubičnih metara + spremnik čiste vode od 2 kubična metra. Ovaj dizajn osigurava strogo odvajanje čistih i prljavih medija. Spremnik čiste vode osigurava čistu vodu za sustav čišćenja visokim tlakom, dok spremnik otpadnih voda pohranjuje prikupljeni otpad. Ovi odvojeni odjeljci sprječavaju interferenciju između njih, značajno poboljšavajući operativnu učinkovitost i praktičnost.

Osnovne operativne komponente:
1. Sustav vakuumskog usisavanja:

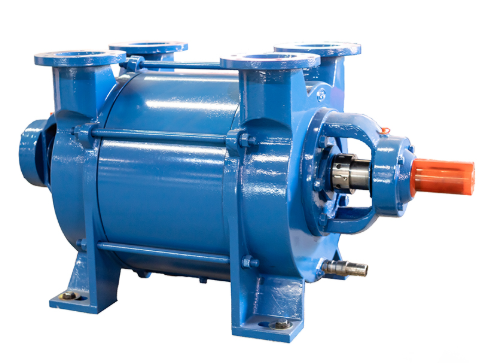

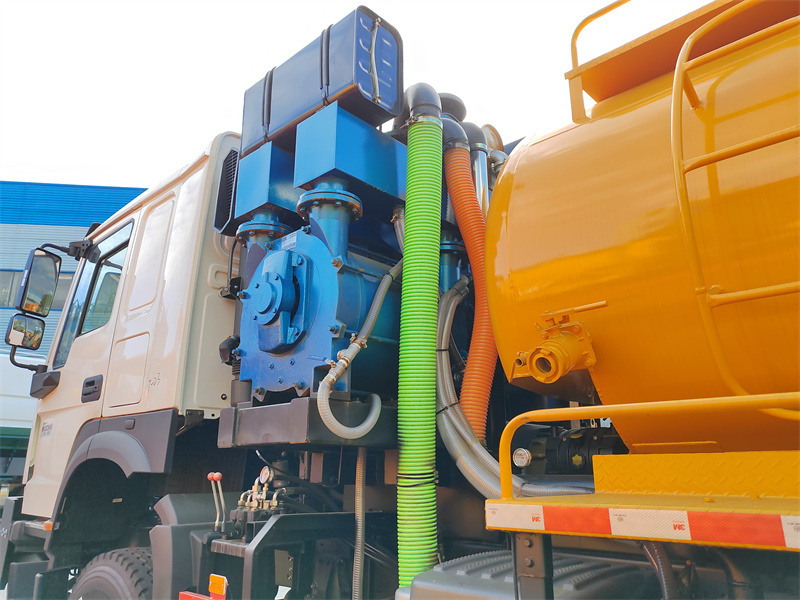

Osnovna oprema:Vakuumska pumpa za cirkulaciju vode Yifeng SK-15. S maksimalnim usisnim kapacitetom od 15 m³/min i maksimalnim vakuumom od -0,093 MPa, ova pumpa nudi veliku brzinu pumpanja, visoki vakuum i sposobnost toleriranja malih količina tekućine, što je čini ključnom za učinkovito odvodnjavanje otpadnih voda.
Pomoćni sustavi: Opremljeni separatorom vodene pare i separatorom ulja i plina, oni učinkovito odvajaju vlagu i uljnu maglu od usisanog zraka, štiteći vakuumsku pumpu i sprječavajući onečišćenje okoliša.
Usisni cjevovod: Opremljen usisnim i ispusnim cijevima velikog promjera za brzo i pouzdano spajanje, osiguravajući učinkovito usisavanje.



2. Sustav za čišćenje pod visokim tlakom:

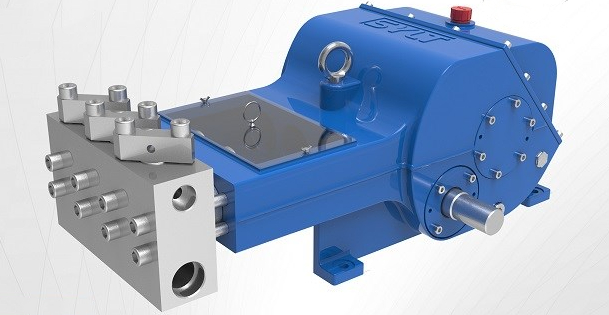

Osnovna oprema: Visokotlačna pumpa za čišćenje SYLT/SY90-56, s protokom od 350 L/min, stvara izuzetno visoki tlak vode za uklanjanje začepljenja i ispiranje stijenki cijevi.

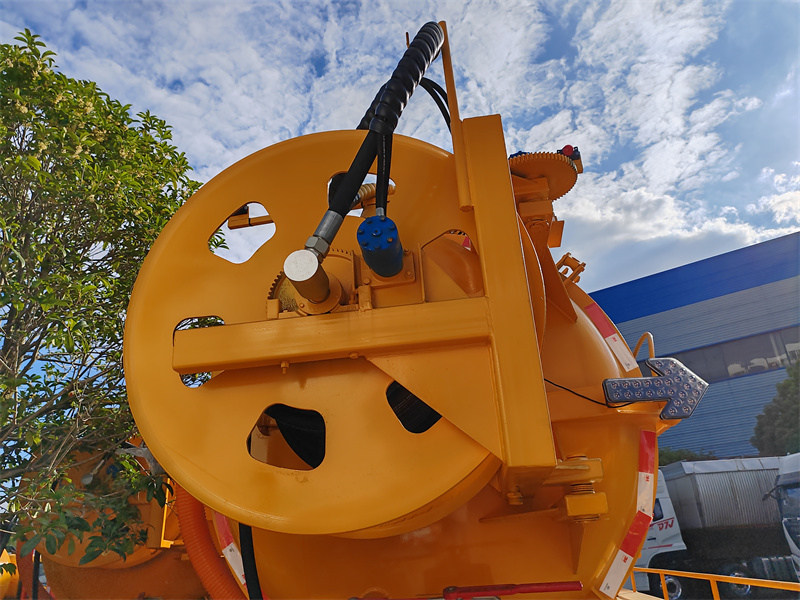

Radni uređaj: Visokotlačni kolut za čišćenje, obično opremljen visokotlačnim crijevom dugim nekoliko desetaka metara i specijaliziranom mlaznicom za čišćenje, nudi fleksibilan rad i može prodrijeti duboko u cijevi.
3. Hidraulički sustav:

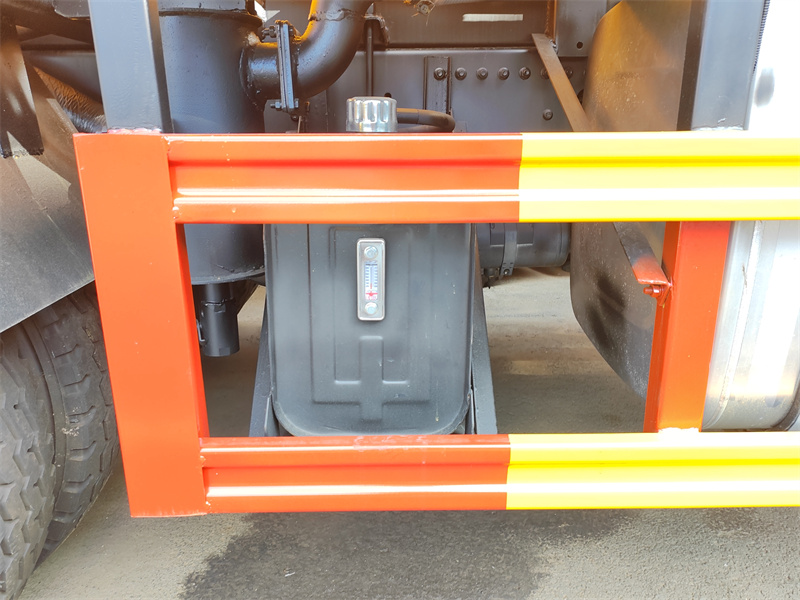

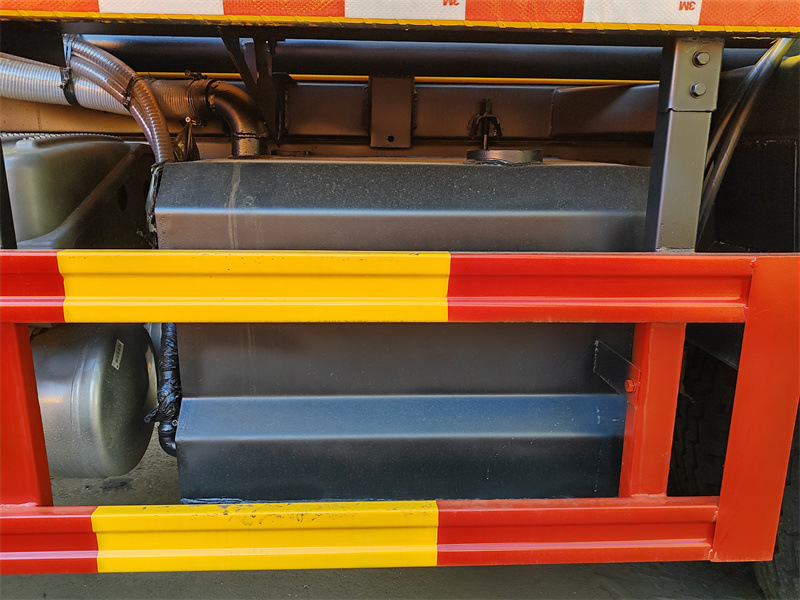

Izvor napajanja: Neovisni spremnik hidrauličkog ulja i hidraulična pumpa osiguravaju stabilnu i pouzdanu hidrauličku snagu za vakuumsku pumpu, kolut i ostalu opremu.


4. Ostali uređaji:
Uređaj za promatranje razine tekućine: Omogućuje operateru praćenje razine tekućine u spremniku u stvarnom vremenu kako bi se spriječilo preopterećenje.

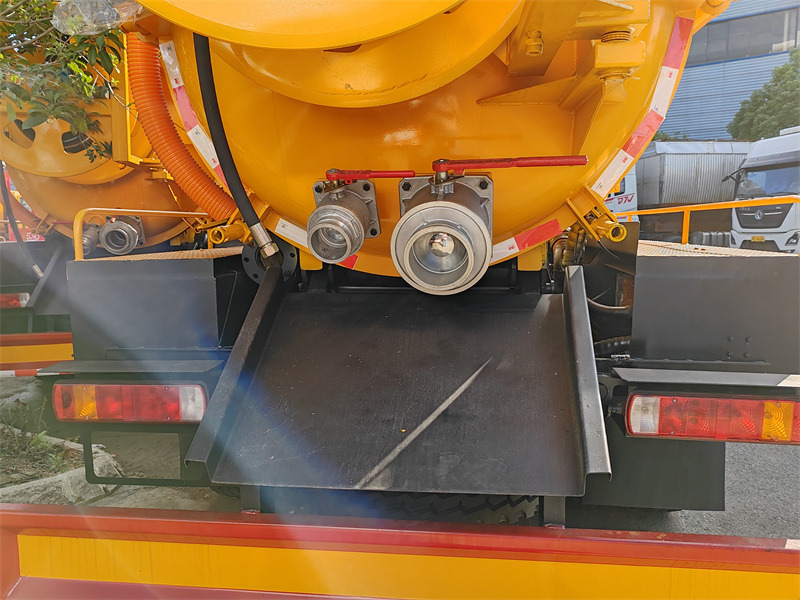

o Ispustni ventil: Omogućuje brzo i kontrolirano ispuštanje otpadnih voda iz spremnika.
o Ljestve: Ljestve su postavljene na lijevoj strani spremnika za jednostavan pristup spremniku radi pregleda ili održavanja.

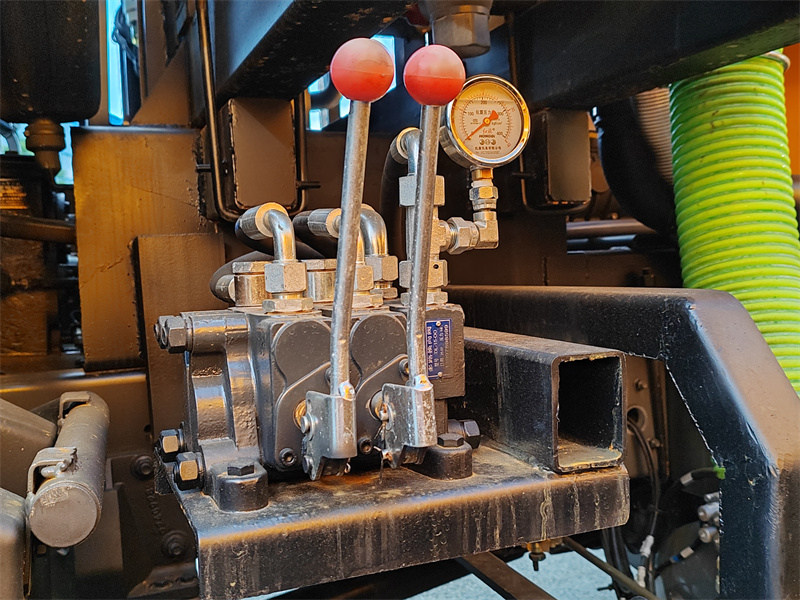

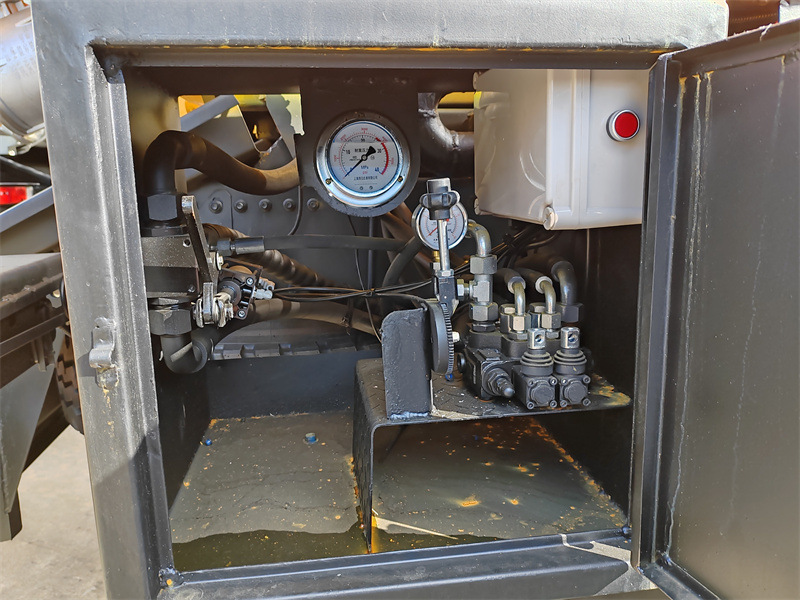

o Radni ventil: Smješten na vozačevoj strani i vratima prtljažnika, ovaj ventil ručno kontrolira podizanje i spuštanje spremnika te otvaranje i zatvaranje vrata prtljažnika.
▶Ⅳ.Princip rada:
Kada je kombinirano jaružalo HOWO 6X6 12cbm u pogonu, prvo se aktivira vakuumska pumpa kako bi stvorila negativni tlak. Ova usisna cijev uvlači kanalizaciju i mulj iz cjevovoda ili jame u spremnik za kanalizaciju. Separator vodene pare sprječava ulazak vode u pumpu, osiguravajući stabilnost sustava. Kada je spremnik za kanalizaciju pun ili ga je potrebno očistiti, otvara se ispusni ventil kako bi se otpad ispustio. Tijekom faze čišćenja visokim tlakom, spremnik čiste vode dovodi vodu u pumpu visokog tlaka. Nakon stvaranja tlaka, mlaz vode visokog tlaka raspršuje se kroz crijevo za namatanje, utječući na začepljenje i čisteći cijev. Hidraulički sustav vozila kontrolira koordinirani rad različitih komponenti, dok šasija s pogonom na sva četiri kotača 6X6 pruža stabilnu podršku snage, osiguravajući učinkovito dovršetak integriranih operacija usisavanja, odvodnje i ispiranja na složenom terenu, dovršavajući cijeli proces održavanja cjevovoda.
