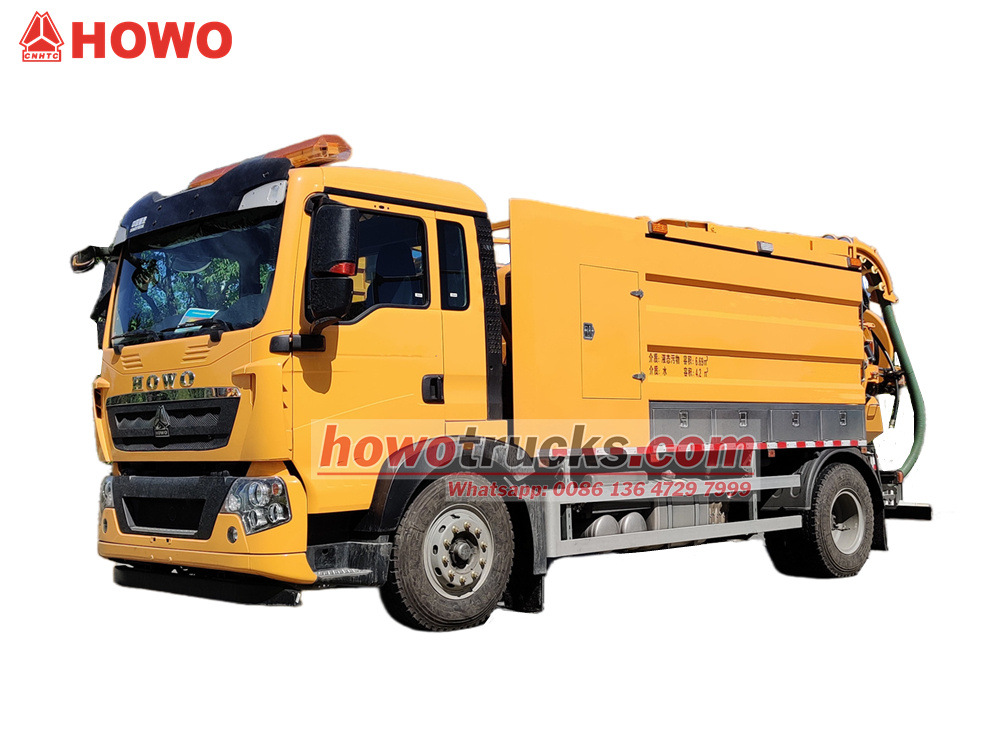

Industrijski kamioni za mokro usisavanje HOWO

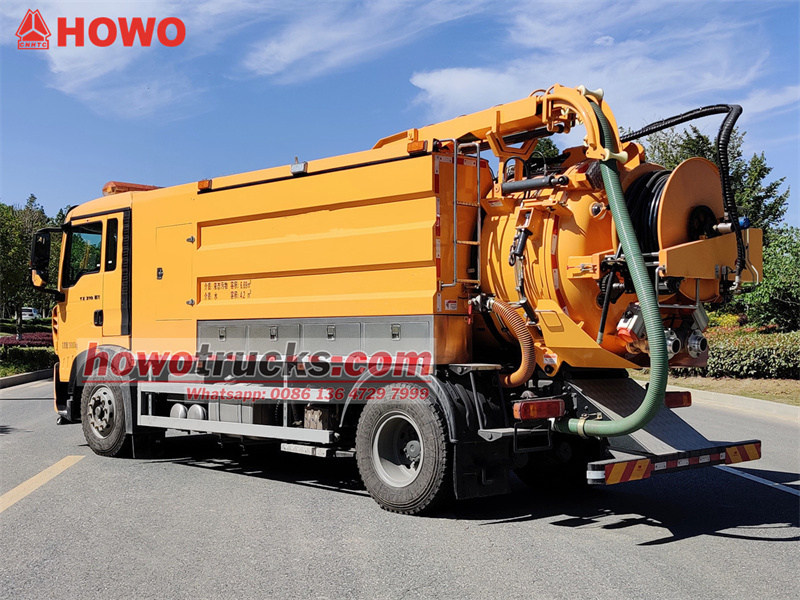

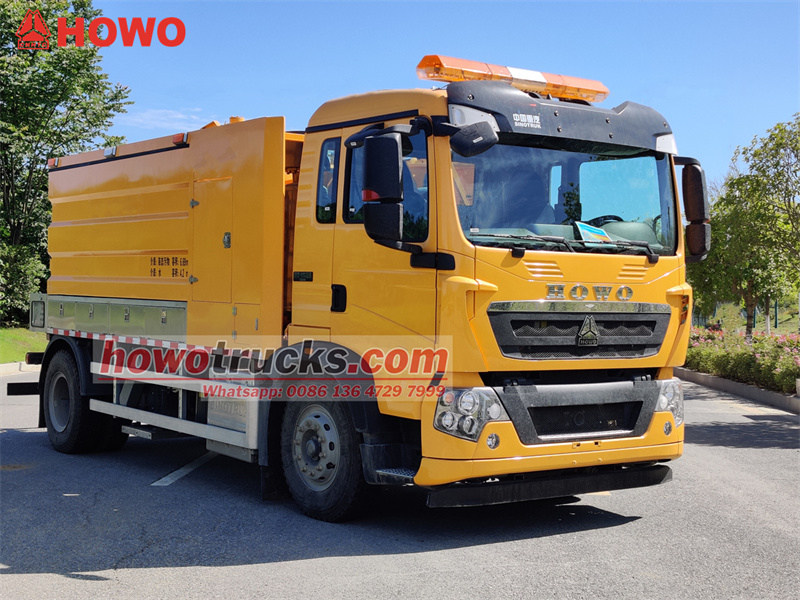

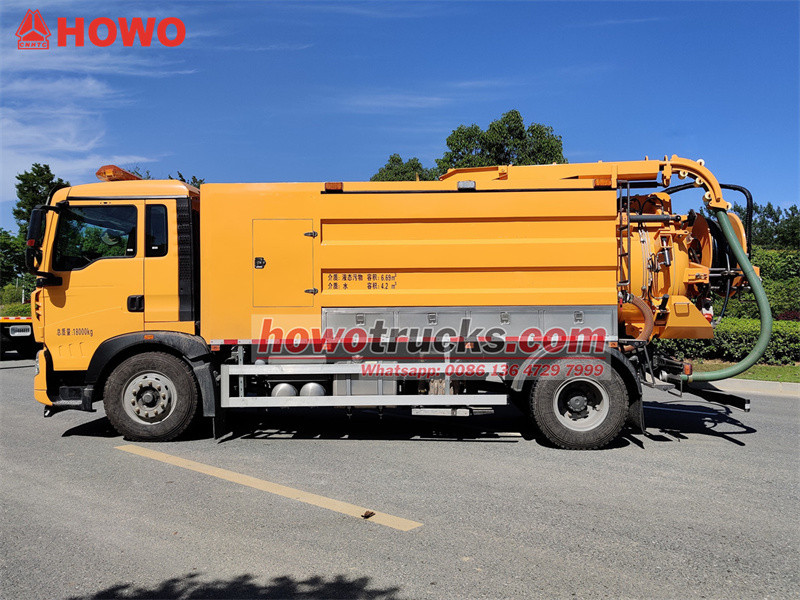

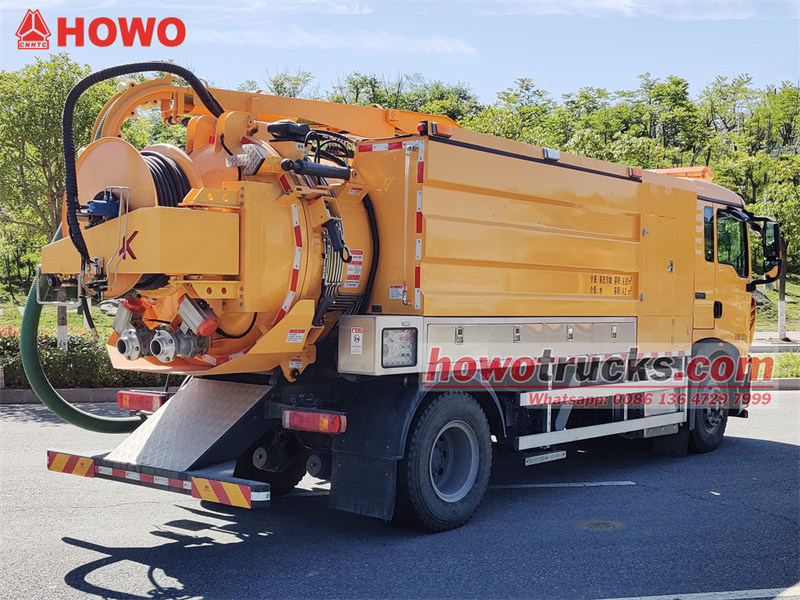

Kombinirani bager HOWO 4x2 11cbm modificiran je na temelju šasije polukabine HOWO TX 2280. Ima međuosovinski razmak od 4500 mm i opremljen je motorom Sinotruk MC07.31-60 i 6-stupanjskim mjenjačem. Opremljen je spremnikom za otpadne vode od 6,7 cbm i spremnikom za čistu vodu od 4,2 cbm izrađenim od ugljičnog čelika debljine 5 mm. Kutije za alat nalaze se na obje strane tijela spremnika, a jedna strana je opremljena upravljačkom kutijom, vitlom na stražnjim vratima, ispusnim ventilom, ljestvama, prozirnom cijevi itd. Opremljen je vakuumskom pumpom Jurop PVT400 i visokotlačnom pumpom za čišćenje 3N2-SZ.
Radna sposobnost :
11cbmVrsta kabine :
Howo TX 2280 one and half cabinPogonski sustav :
4x2,LHDMeđuosovinski razmak (mm) :
4500Specifično za motor :
310HP /Sinotruk MC07.31-60Mjenjač :
Sinotruk 6-speed,manualPrednja osovina (kg) :
6500Stražnja osovina (kg) :
11500The HOWO Industrijski kamioni za mokro usisavanje su visoko učinkovita vozila posebno dizajnirana za održavanje komunalnih cjevovoda. Opremljena snažnim Sinotruk MC07.31-60 motorom i 6-stupanjskim mjenjačem, koriste dvostruki sustav čišćenja pod visokim tlakom i vakuumskog usisavanja, integrirajući funkcije usisavanja, odčepljivanja i čišćenja. Sustav čišćenja pod visokim tlakom koristi pumpu 3N2-SZ za tlačenje čiste vode kako bi se isprale mrlje i začepljenja u kanalizaciji, dok se sustav vakuumskog usisavanja oslanja na pumpu Jurop PVT400 za brzo uklanjanje mulja kroz usisnu granu.

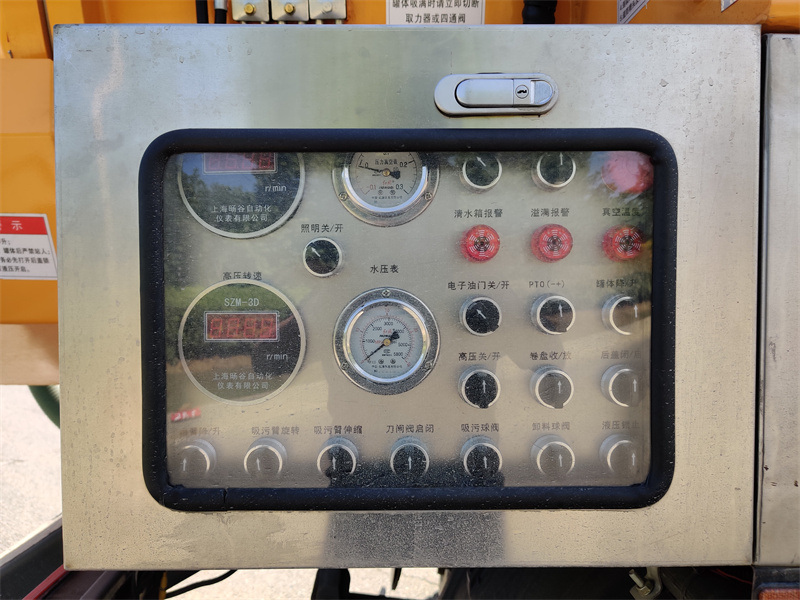

Vozilo je opremljeno inteligentnom upravljačkom kutijom s integriranim nadzorom instrumentacije, uključujući alarme za prelijevanje i temperaturu vakuuma za spremnike čiste vode i otpadne vode, kao i elektroničke gumbe za upravljanje gasom, priključnim vratilom, visokim tlakom i rasvjetom. Ovi gumbi također kontroliraju podizanje spremnika, otvaranje i zatvaranje stražnjeg poklopca, uvlačenje vitla i upravljanje usisnom rukom, što omogućuje praktično rukovanje.

Naša tvornica je profesionalni proizvođač u području kamiona,
jamčimo da su svi proizvodi potpuno novi i visoke kvalitete.
»Ⅰ.Definicija i uvod proizvoda:
Proizvođač:CS TRUCKS GROUP LIMITED
Značajke proizvoda
1. Učinkovit rad: Veliki spremnik od 11 kubnih metara smanjuje često navodnjavanje i odvodnju, povećavajući vrijeme jednog korištenja.
2. Inteligentno upravljanje: Integrirana upravljačka kutija omogućuje upravljanje više sustava jednim dodirom, pojednostavljujući rad.
3. Pouzdan i izdržljiv: Spremnik od ugljičnog čelika s antikorozivnom obradom podnosi teške radne uvjete; visokokvalitetna vakuumska pumpa/pumpa za čišćenje visokim tlakom ima nisku stopu kvarova.
4. Sigurnosni dizajn: Višestruki alarmni sustavi i hidraulične brave sprječavaju nesreće uzrokovane nepravilnim rukovanjem.
» Ⅱ.Parametar proizvoda za vakuumski mlaznik HOWO 11CBMkamion:
| HOWO 11CBM Kombinirani kamion za čišćenje kanalizacije | |||
| General | Marka vozila | CS KAMIONI | |
| Model vozila | CS5180GXH | ||
| Marka šasije | HOWO | ||
| Ukupna dimenzija | 8980 * 2550 * 3250 mm | ||
| Ukupna masa vozila / Masa praznog vozila | 18000 kg / 12700 kg | ||
| Osovinska opterećenja | 6500/11500 kg | ||
| Taksi | Kapacitet kabine | HOWO TX 2280 jedan i pol red, s klima uređajem, USB-om, pomoći pri navigaciji | |
| Motor | Vrsta goriva | Dizel, 6 cilindri u liniji, 4-taktni, s kompresorom, međuhlađeni, hlađen vodom | |
| Robna marka | Sinotruk | ||
| Model | MC07.31-60 | ||
| Vlast | 310 HP/ 225 kW | ||
| Nazivna brzina | 2200 okretaja u minuti | ||
| Maks. okretni moment | 1230N·m | ||
| Maksimalna brzina okretnog momenta | 1200-1800 okretaja u minuti | ||
| Pomak | 6,87 l | ||
| Standard emisija | Euro VI | ||
| Šasija | Vrsta pogona | 4x2, lijevo ručni pogon | |
| Prijenos | Sinotruk 6-stupanjski, ručni mjenjač | ||
| Međuosovinski razmak | 4500 mm | ||
| Broj osovina | 2 | ||
| Specifikacija guma | 10.00R20 18PR | ||
| Broj gume | 6 gume i 1 rezervna guma | ||
| Maksimalna brzina | 89km/h | ||
| Boja | Metalik boja | ||
| Nadgradnja | Tenk | Kapacitet spremnika | 6700 litre spremnik za otpadne vode, spremnik za vodu za čišćenje od 4200 litara |
| Materijal spremnika | 5mm ugljični čelik s antiseptičkim tretmanom | ||
| Kut podizanja spremnika | ≥45° | ||
| Vakuumska pumpa | Vakuum Pumpa | Jurop PVT400 | |
| Protok | 2600 m³/h, 43300L/min, 1530cfm | ||
| Brzina rotacije | 3400 okretaja u minuti | ||
| Maksimalna brzina pri maksimalnom vakuumu | 2900 okretaja u minuti | ||
| Vakuum | 27,8 Živa, 93% | ||
| Kontinuirani vakuum | 45 stupnjeva | ||
| Maks. tlak | 2 bara, 29 psi | ||
| Maksimalna snaga bez opterećenja. | 100 KS/ 74 kW | ||
| Težina | 240 kg | ||
Usisna grana | Opremljen | ||
| Usisna glava | Duljina 7 m s DN 100 mm | ||
| Vrijeme usisavanja | 250 s | ||
| Mlaznice | Uključen skup mlaznica | ||
| Vakuumska pumpa | Visoko učinkovit, stupanj vakuuma 93%, brzo usisavanje i pražnjenje, usisna visina 6 m. | ||
| Pumpa za čišćenje pod visokim tlakom | Tip | 3N2-SZ | |
| Protok | 102-200L/min | ||
| Pritisak | 6-43 MPa | ||
| Visokotlačna cijev | Visokotlačni vodovod promjera 30 mφ19 | ||
| Mlaznica za mlaz | Standardnih 10 jedinica s različitim modelima | ||
| Stražnja vrata se mogu hidraulički otvoriti za potpuno pražnjenje krutih tvari. | |||
| Sav standardni pribor: šaht, set alata, engleski priručnik..... | |||
| Izborno | ** Materijal spremnika može biti nehrđajući čelik. | ||
» Ⅲ.Proizvod Detaljan uvod

Konfiguracija jezgre šasije

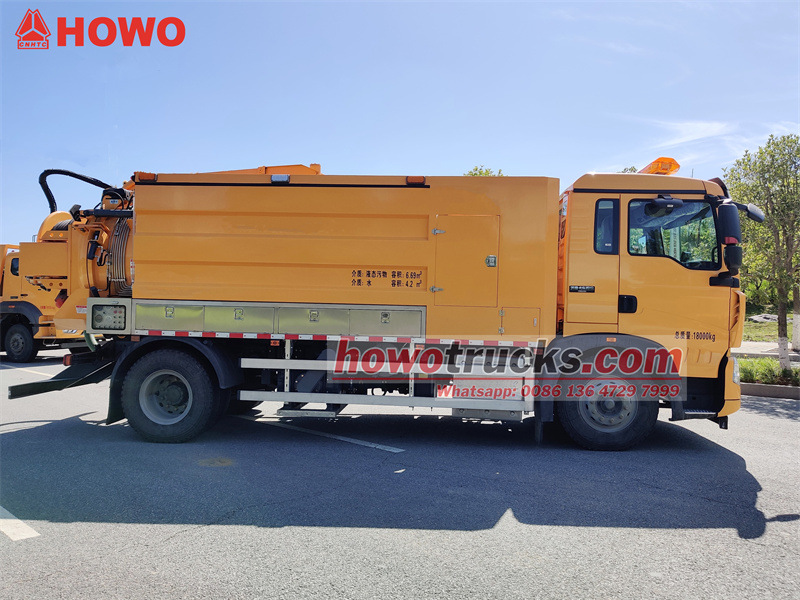

Kombinirano vozilo za čišćenje mlaznica HOWO 4x2 11cbm izgrađeno je na šasiji HOWO TX 2280 s jednim i pol redom, balansirajući udobnost i upravljivost, što ga čini prikladnim za gradske i složene cestovne operacije.
• Međuosovinski razmak: 4500 mm, optimizirajući stabilnost vozila i radijus okretanja.
• Pogonski sklop: Opremljen je motorom Sinotruk MC07.31-60, koji isporučuje maksimalnu snagu od 310 konjskih snaga i okretni moment od 1200 Nm, zadovoljavajući zahtjeve učinkovitog rada. Uparen je sa 6-stupanjskim mjenjačem za glatko mijenjanje brzina i izvrsnu ekonomičnost goriva.

Specifikacije gornjeg dijela tijela
1. Dizajn spremnika

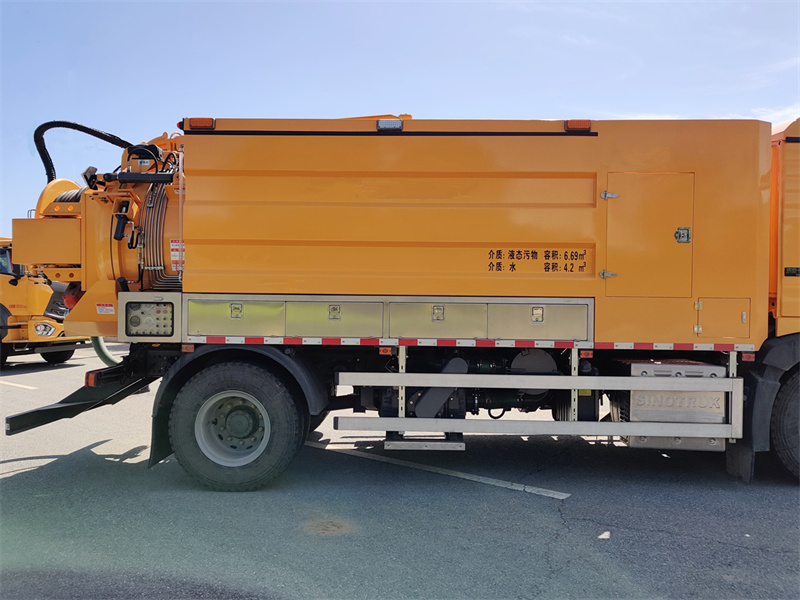

• Spremnik za otpadne vode: 6,7 kubičnih metara, spremnik za slatku vodu: 4,2 kubična metra, za ukupni kapacitet od 11 kubičnih metara, što zadovoljava potrebe operacija velikog kapaciteta.
• Materijal i izrada: Izrađen od 5 mm debelog ugljičnog čelika s antikorozivnom obradom, nudi snažnu otpornost na udarce i dug vijek trajanja.
• Strukturna optimizacija: Spremnik ima unutarnju ploču za lomljenje valova kako bi se smanjilo prskanje tekućine i povećala sigurnost vožnje.

2. Sustav za čišćenje pod visokim tlakom
• Visokotlačna pumpa: Koristi visokotlačnu pumpu za čišćenje 3N2-SZ s rasponom tlaka od 6-43 MPa i protokom od 102-200 L/min, lako čisteći začepljene cijevi.
• Konfiguracija mlaznice: Izmjenjive mlaznice s različitim kutovima omogućuju različite načine čišćenja, uključujući izravno i rotacijsko čišćenje.
• Veza koluta: Kolut za čišćenje pod visokim tlakom od 30 metara može se uvući i spustiti za praktičan rad.

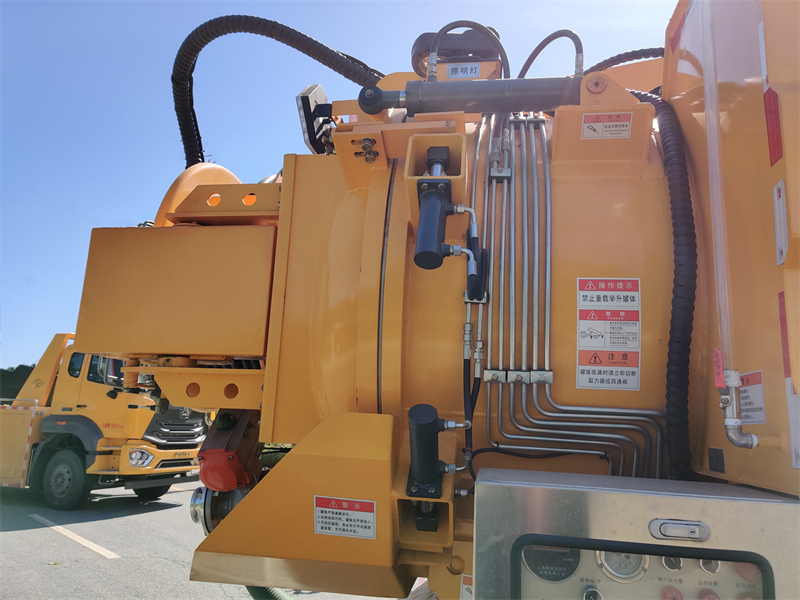

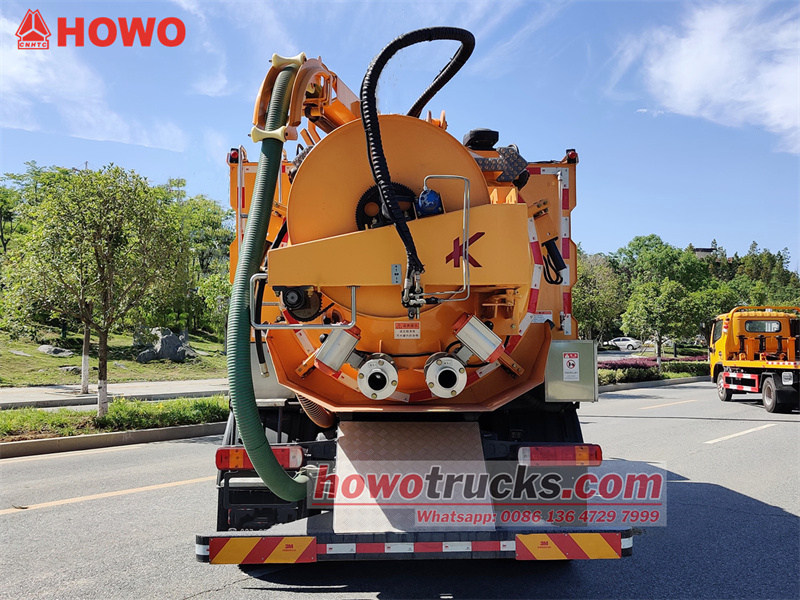

3. Funkcionalne komponente stražnjih vrata

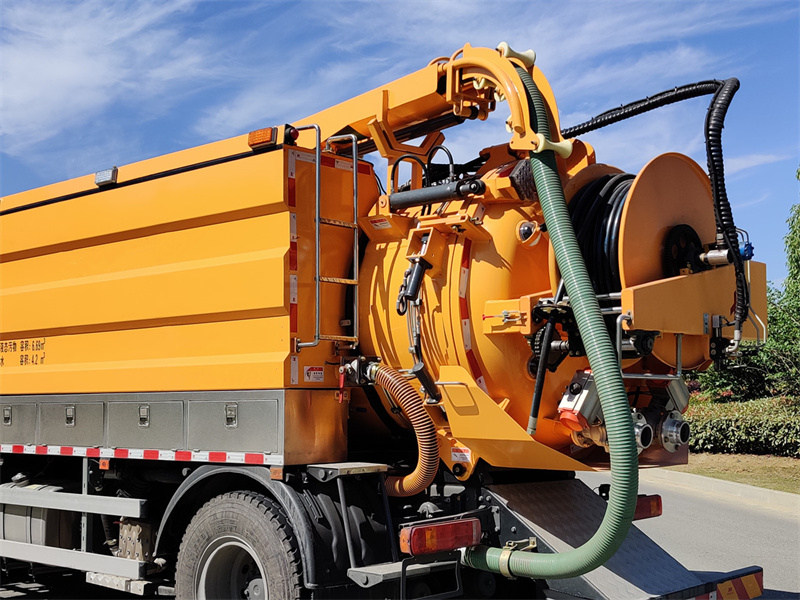

• Kolut na stražnjim vratima: Opremljen visokotlačnim rolnom za čišćenje, omogućuje brzo uvlačenje i izvlačenje, olakšavajući čišćenje.

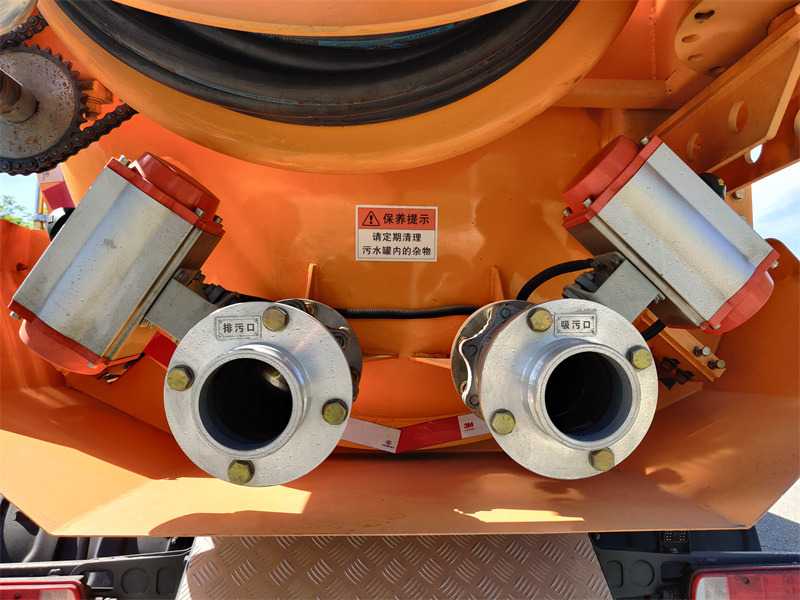

• Ispustni ventil: Omogućuje brzo ispuštanje otpadnih voda, podržavajući gravitacijsko ili tlačno pražnjenje. • Ljestve i cijev za provjeru: Stražnje ljestve omogućuju jednostavno održavanje, a cijev za provjeru omogućuje vizualni prikaz razine tekućine u spremniku.

Osnovni operativni sustavi
1. Sustav vakuumskog usisavanja

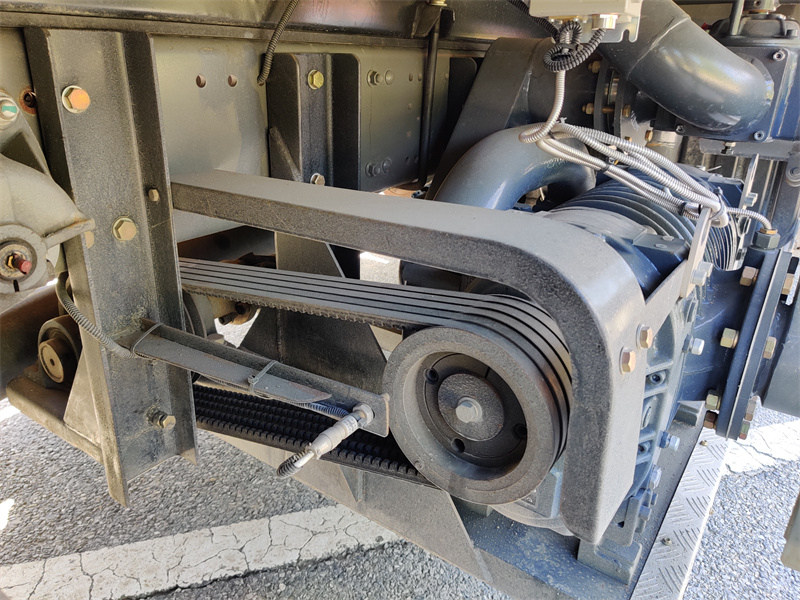

• Vakuumska pumpa: Opremljen talijanskom vakuumskom pumpom Jurop PVT400, nudi velike brzine usisavanja i visoke razine vakuuma, povećavajući učinkovitost usisavanja za 30%.
• Usisna grana: 360° Rotirajući dizajn omogućuje podizanje, produženje i rotaciju, što omogućuje duboko prodiranje u uske prostore poput kanalizacije i septičkih jama.
• Nožasti zaporni ventil, usisni kuglasti ventil i ispusni kuglasti ventil: Kuglasti ventili s on/off regulacijom pružaju izvrsno brtvljenje.

2. Sustav za čišćenje pod visokim tlakom
• Visokotlačna pumpa: Koristi visokotlačnu pumpu za čišćenje 3N2-SZ s rasponom tlaka od 6-43 MPa i protokom od 102-200 L/min, lako čisteći začepljene cijevi.
• Konfiguracija mlaznice: Izmjenjive mlaznice s različitim kutovima omogućuju različite načine čišćenja, uključujući izravno i rotacijsko čišćenje.
• Veza koluta: Kolut za čišćenje pod visokim tlakom od 30 metara može se uvući i spustiti za praktičan rad.
-
Proizvodi -- 100% prilagođeno Prva razina!
1. možemo napraviti dizajne prema prema vašem zahtjevu.
2. možemo vam ponuditivisoka kvaliteta i razumna cijena
3. možemo vam ponuditipouzdana postprodajna usluga
4. imamovješt profesionalni dizajnerski tim
5.Brza dostava. Svaka narudžba je dobrodošla.
Mi, CS TRUCKS, također isporučujemo rezervne dijelove (originalne, OEM i zamjenske) za sve vrste kamiona i prikolica.
s popustom i lijepom kvalitetom kako bismo osigurali da su kamioni i prikolice naših kupaca u dobrom radnom stanju.
»Ⅳ. Princip rada
1. Sustav vakuumskog usisavanja: Vakuumska pumpa Jurop PVT400 stvara negativni tlak koji se zatim usisava u spremnik od ugljičnog čelika od 6,7 kubičnih metara putem usisne ruke. Na vrhu spremnika ugrađen je preljevni ventil koji automatski aktivira alarm prelijevanja i zatvara usisni otvor kako bi se spriječio povratni tok. Usisna ruka je hidraulički podesiva za podizanje, uvlačenje i rotaciju kako bi se prilagodila raznim radnim položajima.
2. Sustav za čišćenje pod visokim tlakom: Tijekom rada, odvod snage na šasiji pokreće visokotlačnu pumpu za čišćenje 3N2-SZ, koja tlači čistu vodu iz spremnika čiste vode i ispušta je kroz mlaznice koluta kako bi isprala unutarnje stijenke cijevi. Brzi protok vode stvara snažnu udarnu silu, uklanjajući tvrdokorne mrlje.
