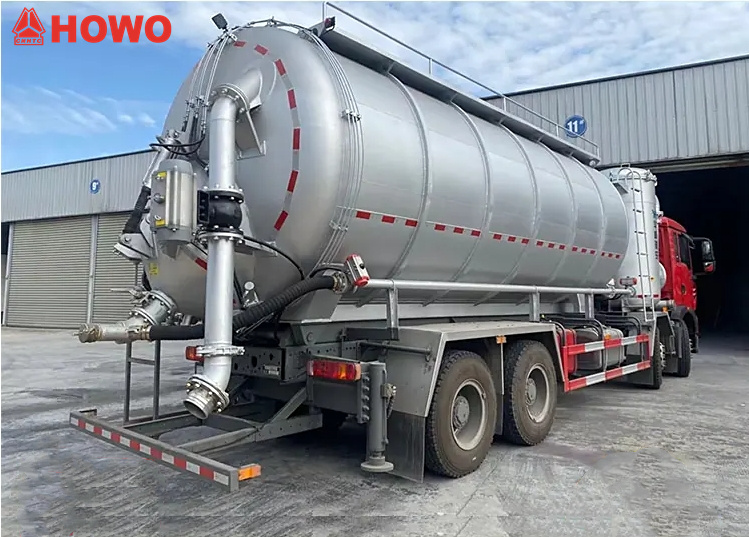

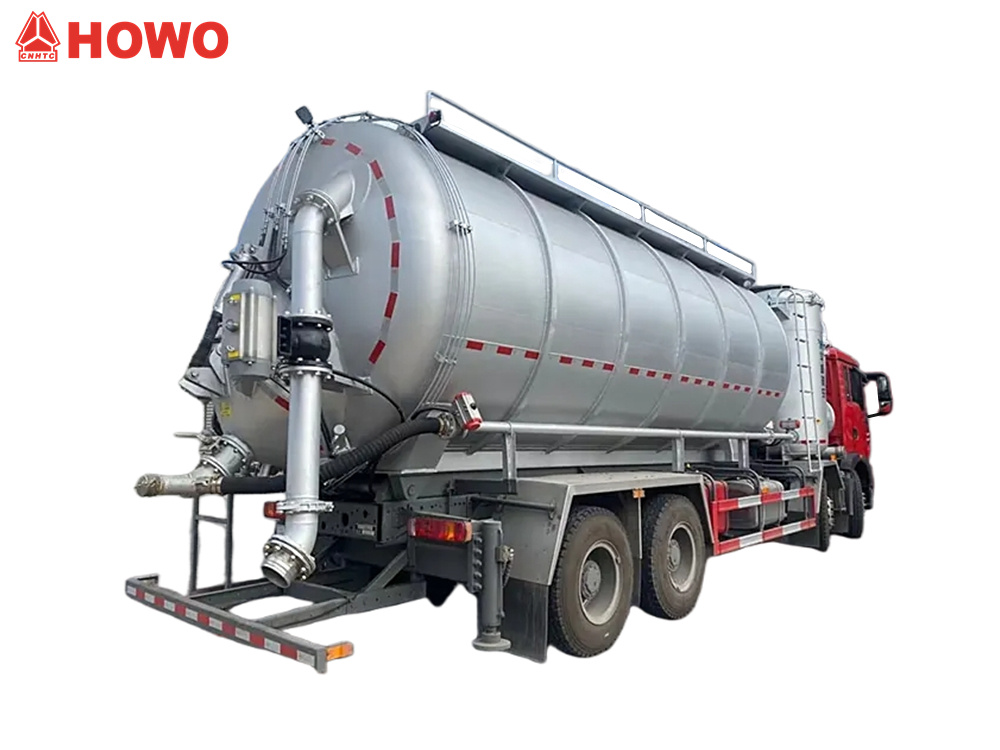

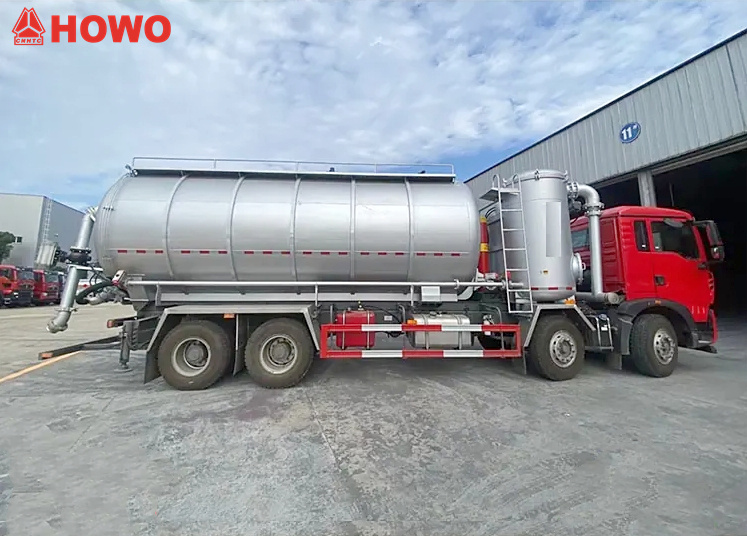

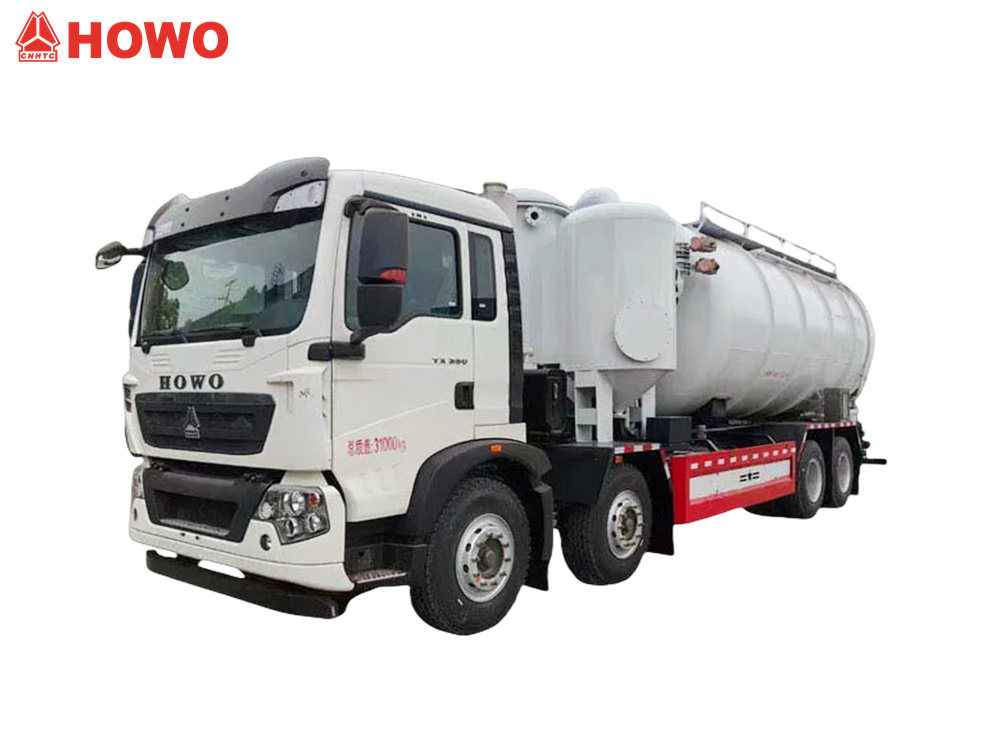

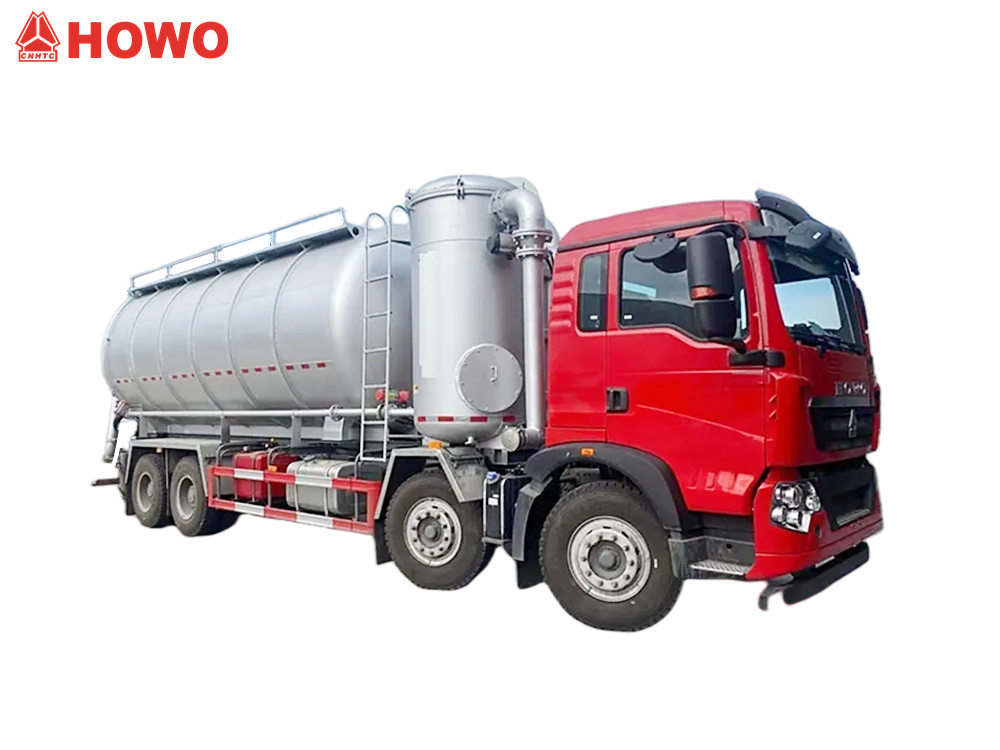

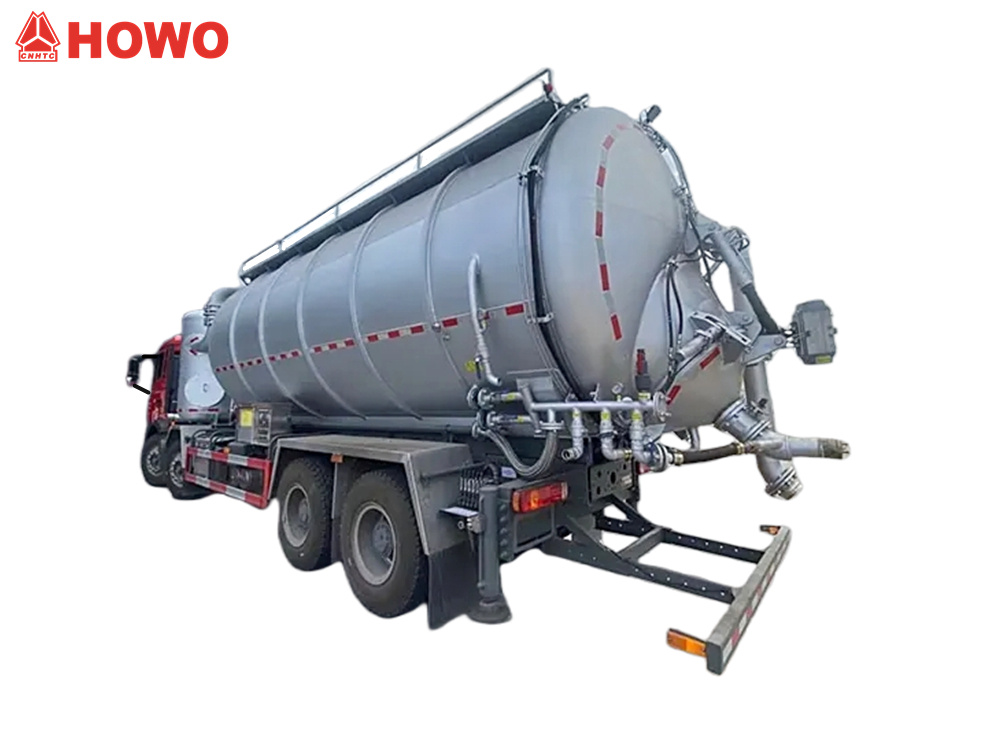

The HOWO TX kamion cisterna za suhi vakuum je svestrano vozilo dizajnirano za prijevoz praškastih i zrnatih materijala. Opremljen motorom Sinotruk MC07H od 350 konjskih snaga i mjenjačem HW15710L, kamion ima ukupni kapacitet spremnika od 25 kubičnih metara i prevozi pepeo gustoće od 0,48 tona po kubnom metru. Kamion je opremljen spremnikom, vakuumskom pumpom, zračnim kompresorom, cilindrom za podizanje, sustavom za filtriranje, hidrauličkim potpornjima, usisnim i ispusnim cijevima te drugom specijaliziranom opremom.

Koristi dvostruki sustav vakuumskog usisavanja i tlačnog pražnjenja, koristeći negativni tlak usisavanja iz vakuumske pumpe i pozitivni tlak pražnjenja iz vijčanog kompresora za učinkovit transport materijala. Gornji dio karoserije viličara ima dvostruki sustav filtracije koji se sastoji od višeslojnog vrećastog filtera i ciklonskog separatora, postižući učinkovitost uklanjanja prašine od 99,9%. Elektronička upravljačka kutija na stražnjoj strani kontrolira rad i nadzire manometar i tahometar. Prikladan je za prijevoz praškastih materijala poput cementa i letećeg pepela, kao i za prikupljanje industrijskog otpada.

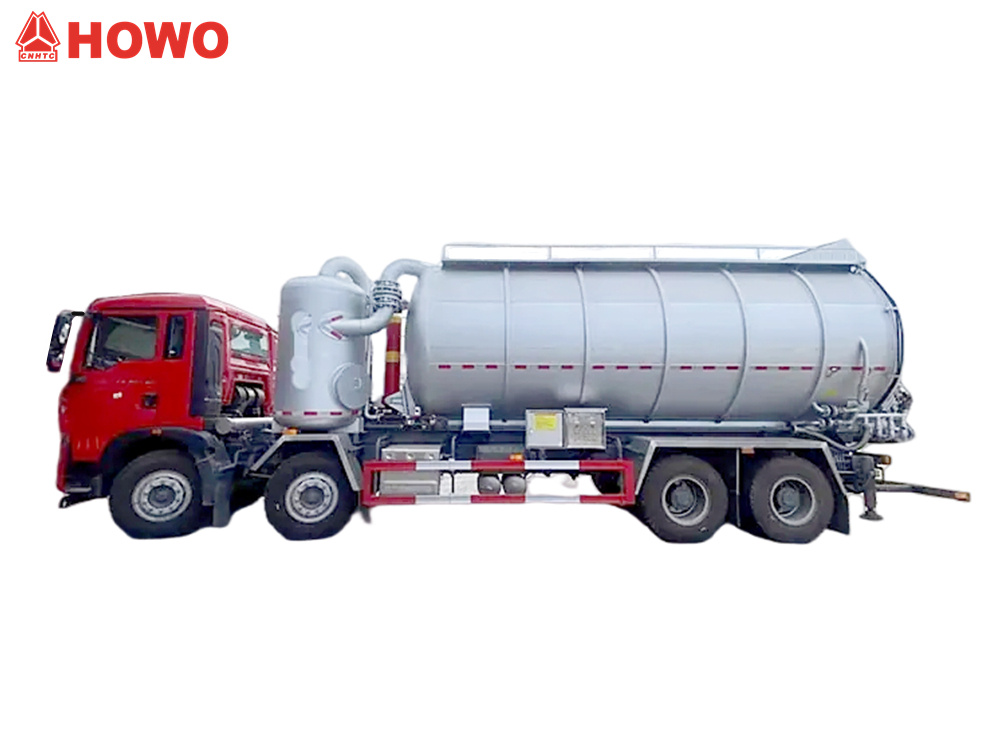

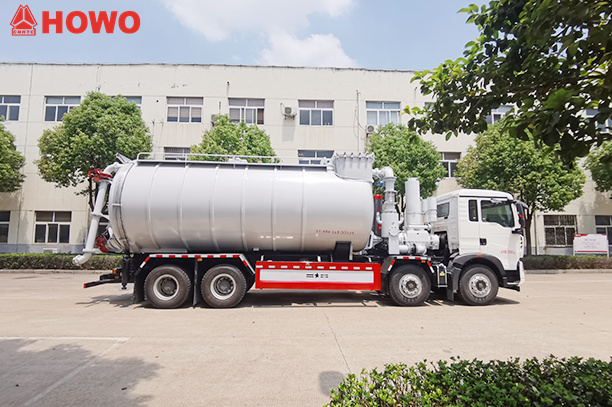

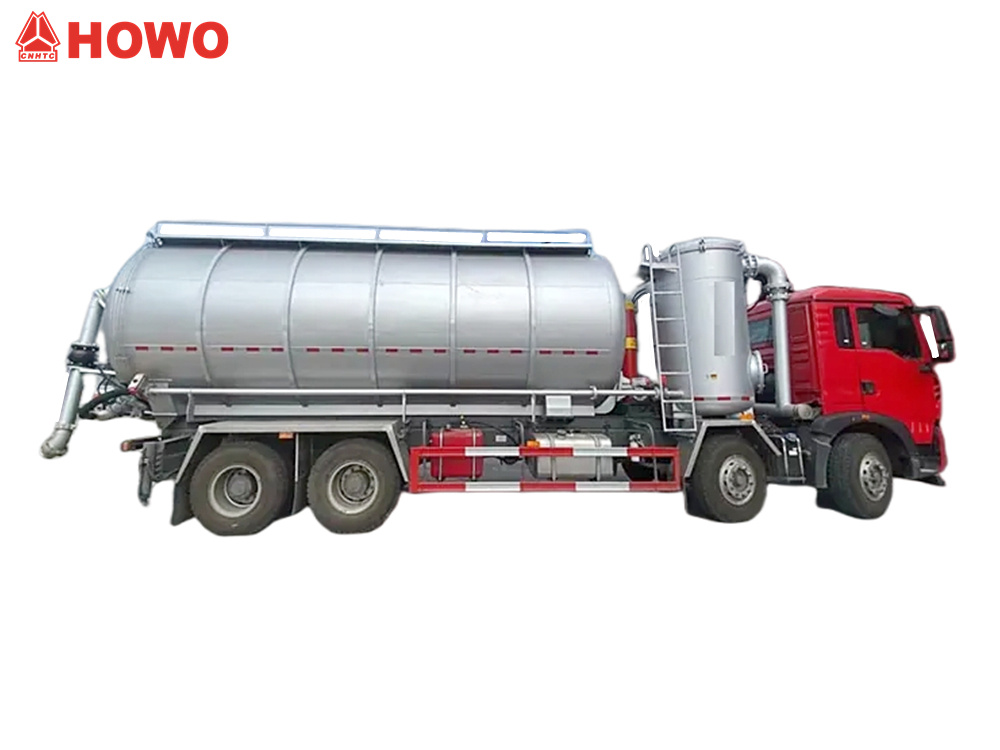

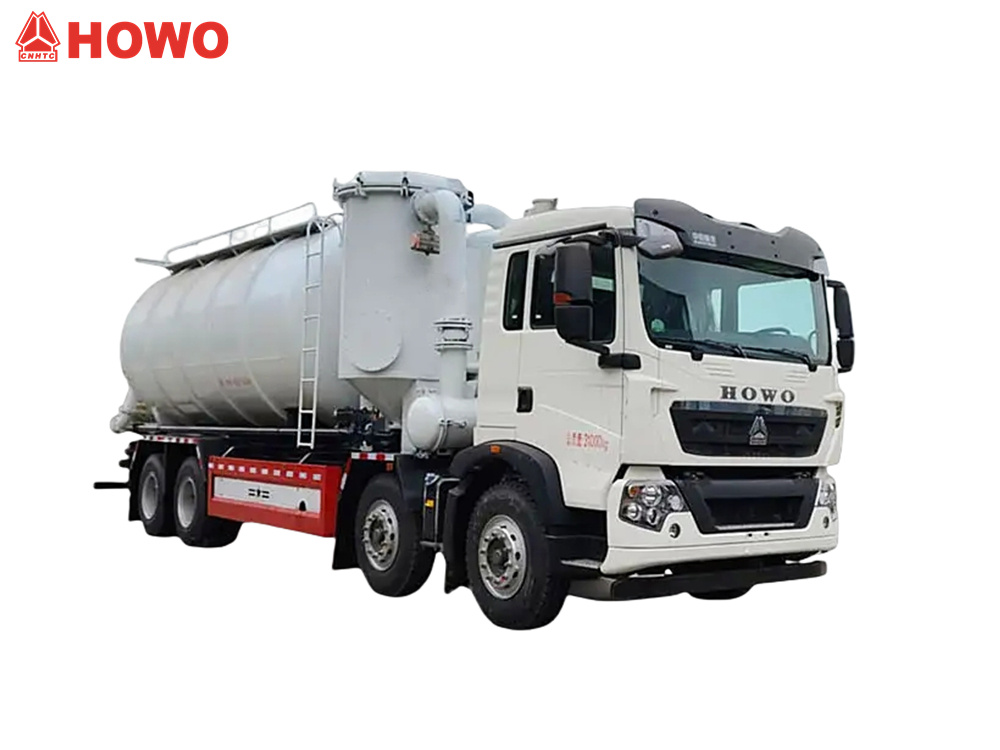

*HOWO 8x4 25000L Kamion za suho usisavanje

Usisivač za otpadne vodePrijenos tlaka Kamion*

Naša tvornica je profesionalni proizvođač u području kamiona,
jamčimo da su svi proizvodi potpuno novi i visoke kvalitete.

»Ⅰ.Definicija i uvod proizvoda:

Proizvođač:CS TRUCKS GROUP LIMITED

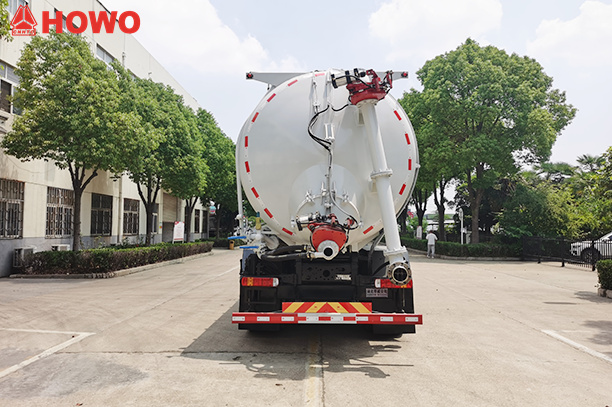

Usisni i tlačni transportni kamioni, također poznati kao kamioni za usisavanje i pražnjenje, prikladni su za upotrebu u industrijama kao što su metalurgija, kemijsko inženjerstvo, energetika, građevinski materijali, ugljen, rudarstvo i lučki prijevoz. Koriste se za prikupljanje, prijenos i transport gotovo stotinu vrsta prašine i praškastih materijala u različitim radnim uvjetima. Mogu prevoziti praškaste materijale kao što su proizvodnja željeza, proizvodnja čelika, sinteriranje, koksiranje, sirovine, desilikonizacija taljenja, aluminijski prah, cement, mineralni prah, vapnenačka prašina i miješana prašina.

» Ⅱ.Parametar proizvoda za HOWO 25CBM suho vakuumsko usisavanjekamion:

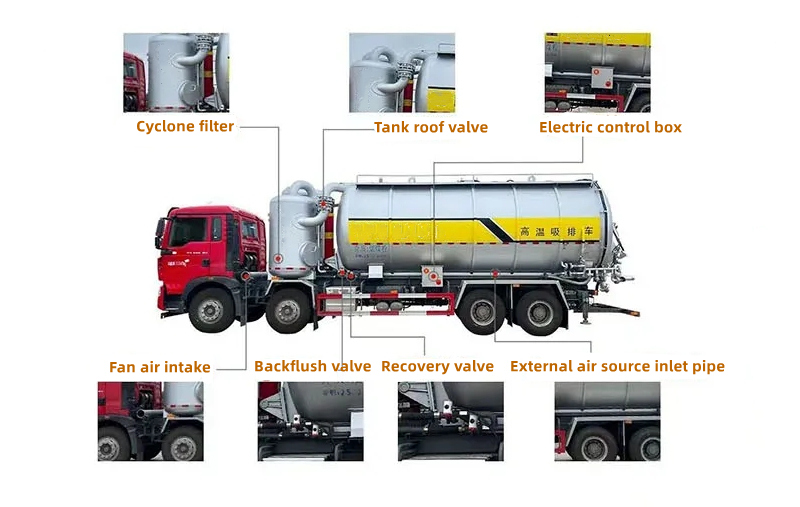

» Ⅲ.ProizvodDetalji

Konfiguracija šasije

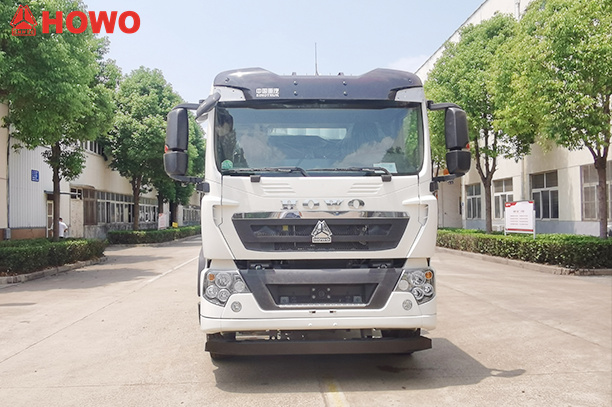

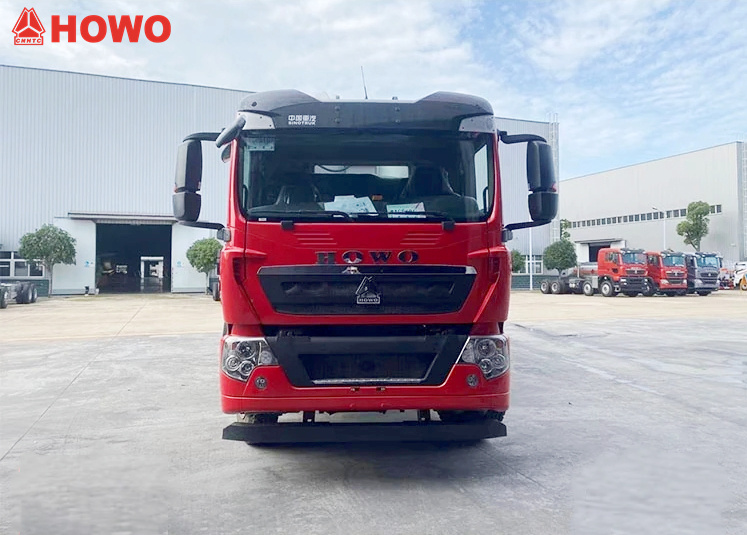

1. Osnovna šasija: Modificirano iz HOWO TX350 8×4 šasije za teške kamione



2. Međuosovinski razmak: Dizajn s tri osovine i ultra dugim međuosovinskim razmakom od 1800 mm, 4600 mm i 1350 mm



3. Pogonski sklop:

• Motor: Sinotruk MC07H.35-60 dizelski motor

• Nazivna snaga: 350 KS/257 kW

• Emisije: 7,36 L, emisijski standard Euro VI



4. Prijenos: HW15710L 10-stupanjski ručni mjenjač

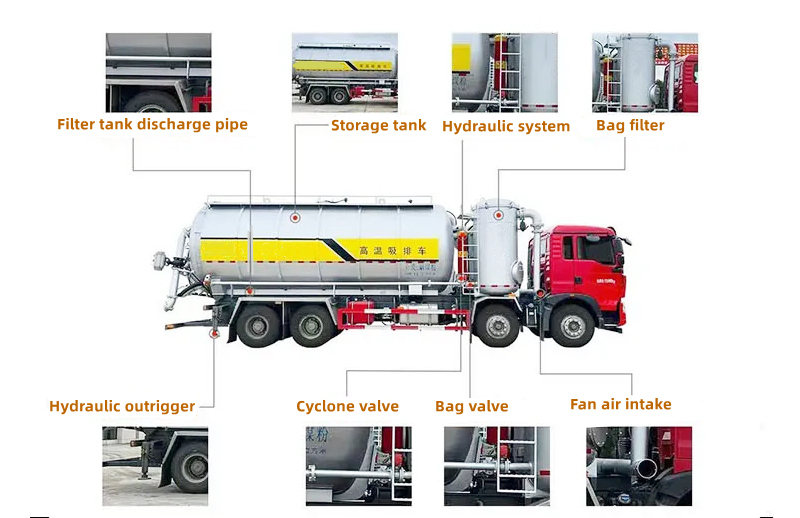

Gornji montirani sustav

1. Sustav spremnika

• Efektivni volumen: 25 kubičnih metara (odvojeni dizajn s prednjom vakuumskom usisnom komorom i stražnjom komorom za pražnjenje tlaka)



• Načini rada:

 Vakuumsko usisavanje: Usisavanje negativnim tlakom postignuto vakuumskom pumpom SK-15 (maksimalni vakuum -0,093 MPa)

 Ispuštanje tlaka: Ispuštanje pozitivnog tlaka postignuto vijčanim zračnim kompresorom BDW-10/2 (nazivni tlak 0,2 MPa)

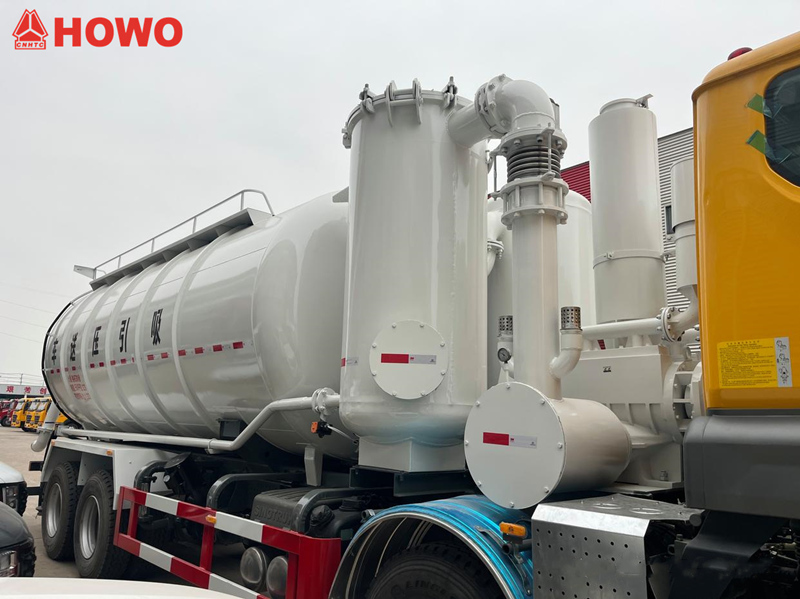

2. Sustav filtracije

• Vrećasti filter: Potpuno gornji, prekriveni vrećasti filter s točnošću filtracije od ≥5 μm

• Povratno ispiranje: Opremljen pulsirajućim povratnim ventilom, koji podržava automatski i ručni način čišćenja



3. Hidraulički i pomoćni sustavi

• Hidraulički stabilizatori: Četverotočkasti hidraulički stabilizirani stabilizatori

• Zračni sustav: Opremljen vanjskom ulaznom cijevi za dovod zraka

• Mehanizam za podizanje: Dizalica spremnika pogonjena hidrauličkim cilindrom (maksimalni kut podizanja 55°)

• Sustav hlađenja: Neovisni sustav cirkulacije vode za vakuumsku pumpu i zračni kompresor

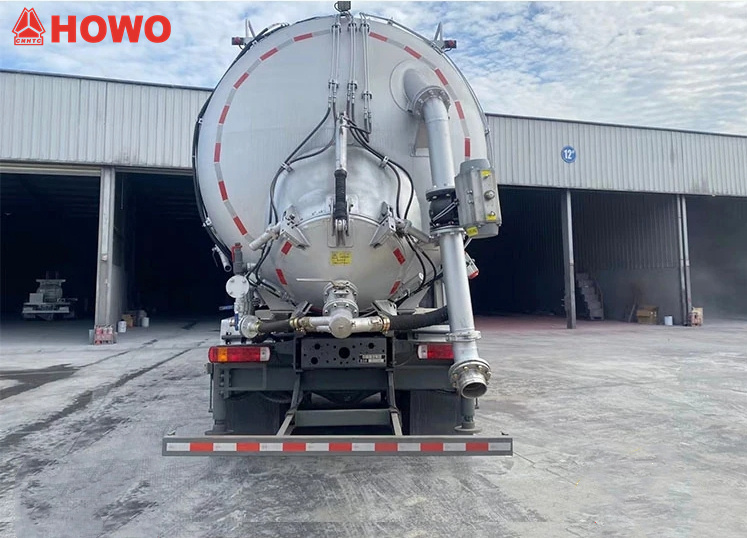

4. Cjevovodni sustav

Usisne i ispusne cijevi: usisna cijev od gumenog crijeva otpornog na habanje DN150 (duljine 6 m, s brzim spojem); ispusna cijev od krute ugljične čelika N100 (s upravljanjem leptirastim ventilom)



Sigurnosni uređaji: Ventil za ograničavanje nadtlaka, vakuumski prekidač

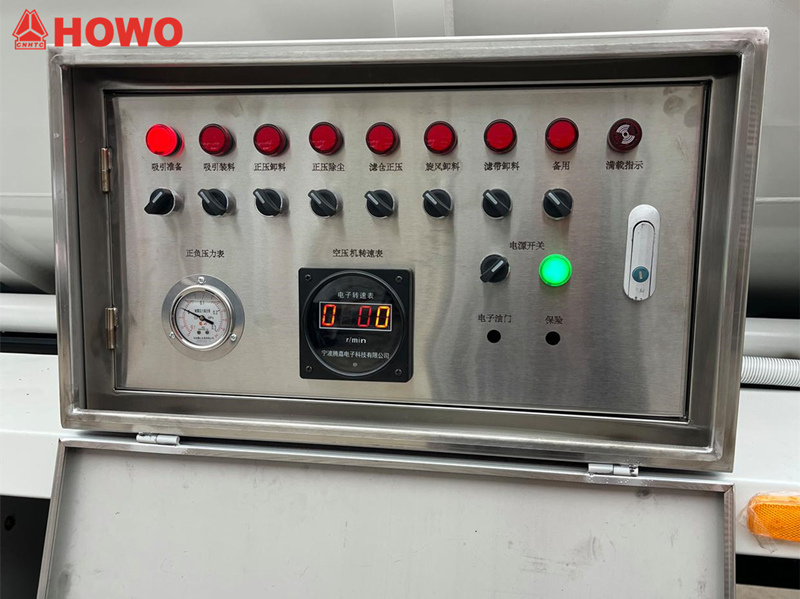

5. Elektronički upravljački sustav

HOWO 8×4 Usisni i tlačni transporter od 25 kubičnih metara opremljen je inteligentnom elektroničkom upravljačkom pločom s više funkcijskih tipki i instrumenata za preciznu kontrolu rada.



1. Područje funkcijskih tipki: Priprema usisavanja, Punjenje usisavanja, Pražnjenje pozitivnim tlakom, Uklanjanje prašine pozitivnim tlakom, Pozitivni tlak u komori filtera, Pražnjenje ciklona, ​​Pražnjenje filterskog remena, Tipka za stanje pripravnosti, Elektronički gas



2. Područje indikatora statusa: Pokazatelj punog opterećenja





3. Područje prikaza instrumenata: Mjerači pozitivnog i negativnog tlaka, tahometar kompresora

»Ⅳ. Princip rada

Vozilo koristi vakuumsku pumpu za stvaranje negativnog tlaka kako bi vakuumski čvrsto usisalo praškaste i granulirane materijale u spremnik. Sustav za uklanjanje i filtriranje prašine odvaja i uklanja miješani protok zraka sekundarnih zagađivača. Nakon što se spremnik podigne, zračni kompresor stvara pozitivni tlak tijekom pražnjenja, ispuštajući sekundarne zagađivače u namjenski spremnik za pohranu putem zatvorene metode pražnjenja pod visokim tlakom. Cijeli postupak se izvodi u zatvorenom stanju kako bi se izbjegla kontaminacija atmosfere. Vrh spremnika je zatvoren i ne može se prorezati, a stražnji dio se ne može otvoriti.







»Ⅴ.Tehničke značajke



1. Kombinirani rad negativnog i pozitivnog tlaka: Kombinira brzo punjenje vakuumske pumpe + rasterećenje zračnog kompresora pod visokim tlakom, poboljšavajući učinkovitost za 40%



2. Modularni dizajn: Sustav za filtriranje, spremnik i pogonska jedinica mogu se neovisno rastaviti radi održavanja



3. Inteligentno upravljanje: Opremljen PLC upravljačkom kutijom, podržava upravljanje procesima usisavanja i pražnjenja jednim dodirom
