Pouzdane dizalice montirane na kamione: Komponente i precizna izrada

Mnogi kupci autodizalica uspoređuju samo tonažu i cijenu, no često previde ključni faktor. Dizalica podiže teške terete tisuće funti; svaka operacija podizanja, teleskopiranja i okretanja stavlja na kušnju ukupnu preciznost i vještinu izrade.

Ako konstrukcijske komponente imaju odstupanja u obradi, čvrstoća zavara je neadekvatna ili se kvaliteta hidrauličnih spojnica značajno razlikuje, mogu se pojaviti manji problemi poput zaglavljivanja teleskopskog kraka i pomicanja tereta. Još gore, mogu se pojaviti konstrukcijske deformacije i pucanje komponenti, što stvara ozbiljne sigurnosne rizike.

Pouzdana dizalica nikada nije jednostavan sklop čeličnih ploča i rezervnih dijelova. Izrađuje se prema strogim standardima u cijelom proizvodnom lancu: rezanje ploča, savijanje i obrada, robotsko zavarivanje, odabir hidrauličkog sustava i površinski premaz.

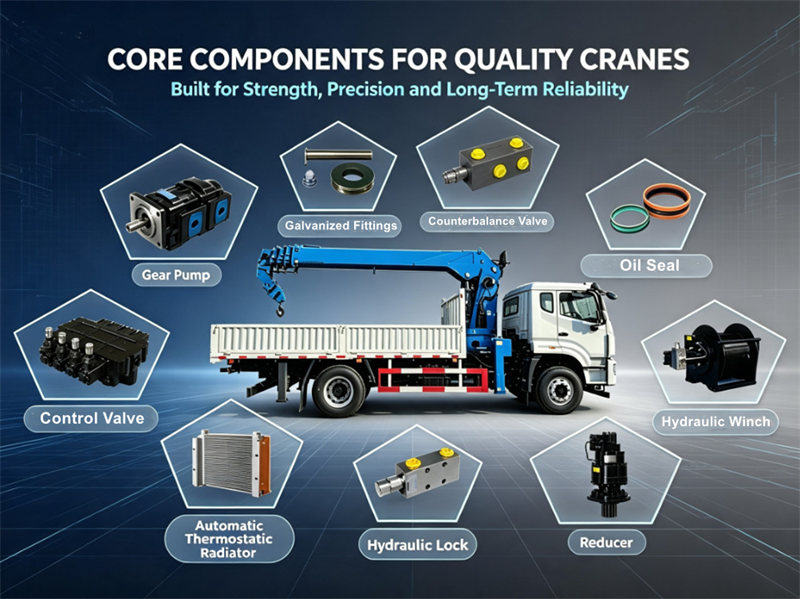

⚙ Nabava ključnih komponenti dizalice:

▣ Zupčasta pumpa:

Koristimo hidraulične zupčaste pumpe poznatih kineskih marki. Ova dvostruka zupčasta pumpa od lijevanog željeza ima konstrukciju s bočnom pločom, vlastitu tehnologiju kompenzacije aksijalnog zazora s plutajućim djelovanjem i radijalnu ravnotežu, plus DU samopodmazujuće čahure. Pruža visoku volumetrijsku učinkovitost, visoki radni tlak, snažnu otpornost na vibracije, izvrsnu toleranciju na visoke temperature i produljeni vijek trajanja.

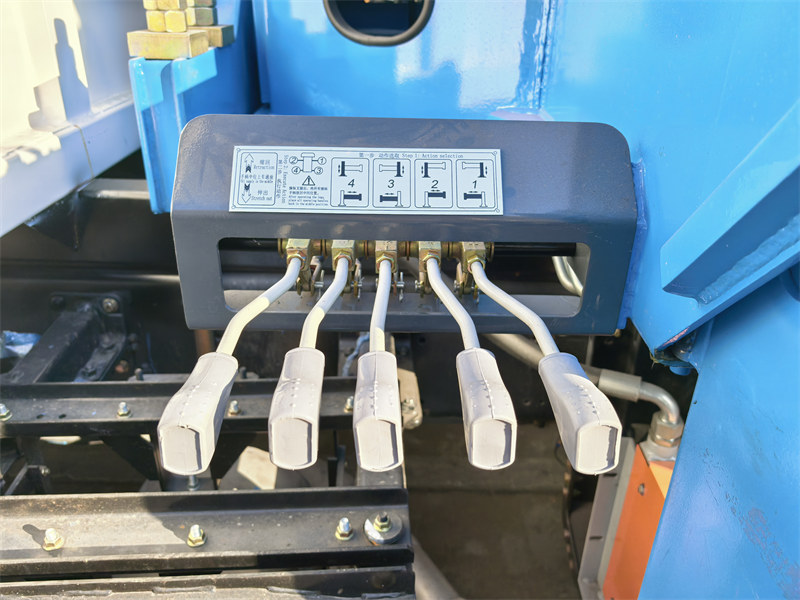

▣ Regulacijski ventil:

Isporučuje ga renomirani kineski proizvođač specijaliziran za kontrolere kretanja, upravljačke elemente pogona, hidraulične komponente te istraživanje i primjenu metalnih materijala. Osigurava preciznu kontrolu kretanja i stabilne, pouzdane performanse dizalice tijekom duljeg rada te dinamički prilagođava izlaz prema zahtjevima opterećenja.

▣ Hidraulična brava:

Nabavlja se od jednog od vodećih kineskih proizvođača hidrauličnih komponenti i strojeva. Kao ključni strateški dobavljač za velika domaća poduzeća, uključujući XCMG i Lovol, dobavljač je dobio certifikate ISO9001, ISO14001, OHSAS18001 i EU CE, pružajući cjelovita rješenja za hidraulične energetske sustave.

▣ Hidraulično vitlo:

1.Bubanj ima zavarenu konstrukciju, nudeći visoku čvrstoću i fleksibilnu prilagodljivost različitim zahtjevima kupaca.

2.Kočione opruge koriste uvezene njemačke disk opruge s naprednim proizvodnim procesima.

3. Toplinska obrada primjenjuje austempering (bainitno kaljenje) za ujednačenu mikrostrukturu i konzistentne performanse. Opruge imaju visoku čvrstoću, dobru žilavost i izvanrednu otpornost na pucanje; unutarnja bainitna struktura osigurava dulji vijek trajanja. Oprema za precizno rezanje osigurava vrhunsku dimenzijsku točnost i kvalitetu proizvoda.

4. Zupčanici su izrađeni od 20CrMnTi čelika obrađenog karbonitridnim kaljenjem za visoku čvrstoću i dobru žilavost. Brtve za hidraulične kočnice isporučuje Hansheng, što osigurava pouzdane performanse i dugi vijek trajanja. Opremljen je planetarnim reduktorom NGB s jednakom raspodjelom opterećenja i velikom nosivošću.

▣ Pocinčani spojni elementi:

Pomoćni dijelovi dizalice nadograđeni su na pocinčane dijelove, što uvelike poboljšava otpornost na koroziju i hrđu te produžuje vijek trajanja komponenti. Pocinčane površine imaju ujednačenu, sjajnu i čistu završnu obradu bez mrlja od hrđe ili kapanja, poboljšavajući cjelokupni izgled dizalice.

▣ Uvezene uljne brtve:

Cilindri koriste naprednu tehnologiju brtvljenja i visokoučinkovite Hallite uljne brtve uvezene iz Velike Britanije, što pruža izvrstan učinak brtvljenja, stabilan rad i dugi vijek trajanja.

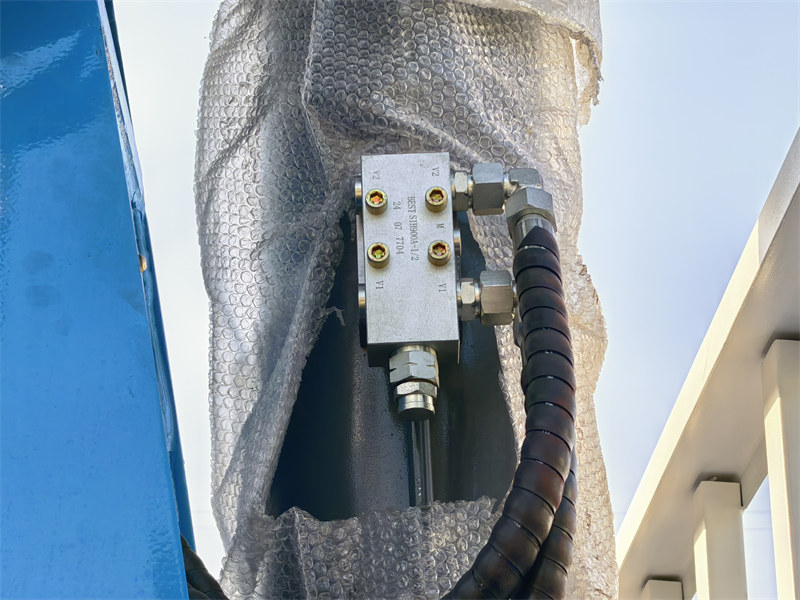

▣ Protutežni ventil:

Postiže učinkovito zaključavanje mikropropuštanja tijekom držanja grane s teškim teretom i podizanja suspendiranog tereta. Sprječava sporo spuštanje i nenamjerno pomicanje glavne i sekundarne grane. Grana se glatko podiže i spušta bez trzaja ili tresanja, s niskim rizikom od unutarnjeg curenja, curenja ulja i nepravilne brzine kretanja.

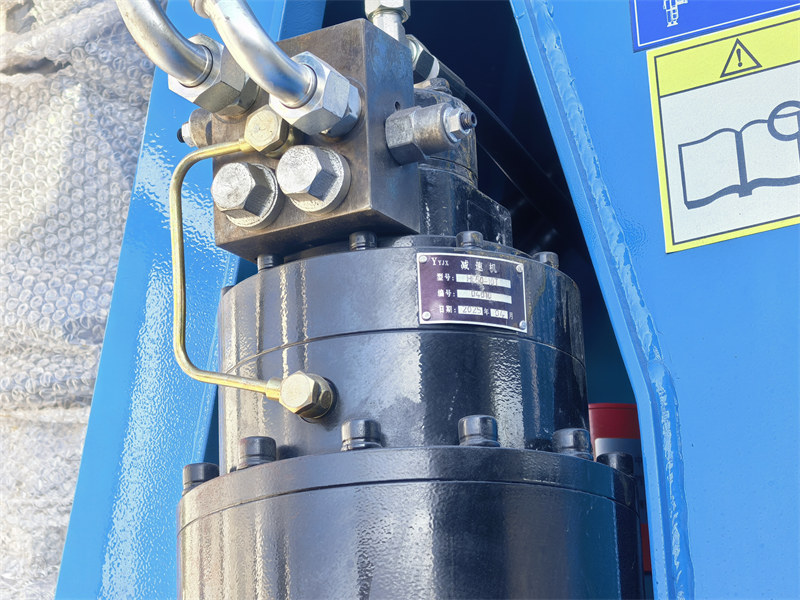

▣ Reduktor:

1. Kućišta zupčanika i nosači planeta izrađuju se preciznim kovanjem za gustu mikrostrukturu i visoku čvrstoću.

2. Kočione opruge također koriste uvezene disk opruge.

3. Zupčanici su izrađeni od 20CrMnTi čelika s tretmanom kaljenja karbonitridiranjem za visoku čvrstoću i dobru žilavost. Brtve hidrauličnih kočnica su Hansheng proizvodi s pouzdanim performansama i dugim vijekom trajanja.

4. Za postizanje visoke nosivosti primjenjuje se planetarna redukcija NGB-a s jednakom raspodjelom opterećenja.

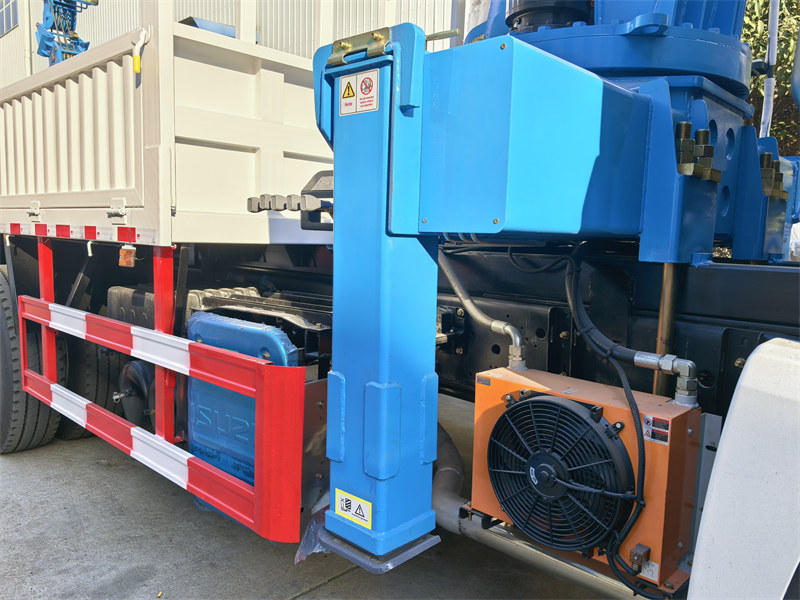

▣ Automatski termostatski radijator:

1. Veliki automatski termostatski radijator s automatskom regulacijom temperature, čime se eliminira često ručno prebacivanje.

2. Rebrasta visokoučinkovita struktura izmjene topline osigurava dovoljno odvođenje topline hidrauličkog ulja i sprječava toplinsku oksidaciju i propadanje hidraulične tekućine.

3. Produžava interval izmjene ulja, izbjegava kvarove poput starenja brtvi, zaglavljivanja hidrauličkih ventila i trošenja pumpe/motora uzrokovanog previsokom temperaturom ulja te poboljšava vijek trajanja i pouzdanost rada cijele opreme.

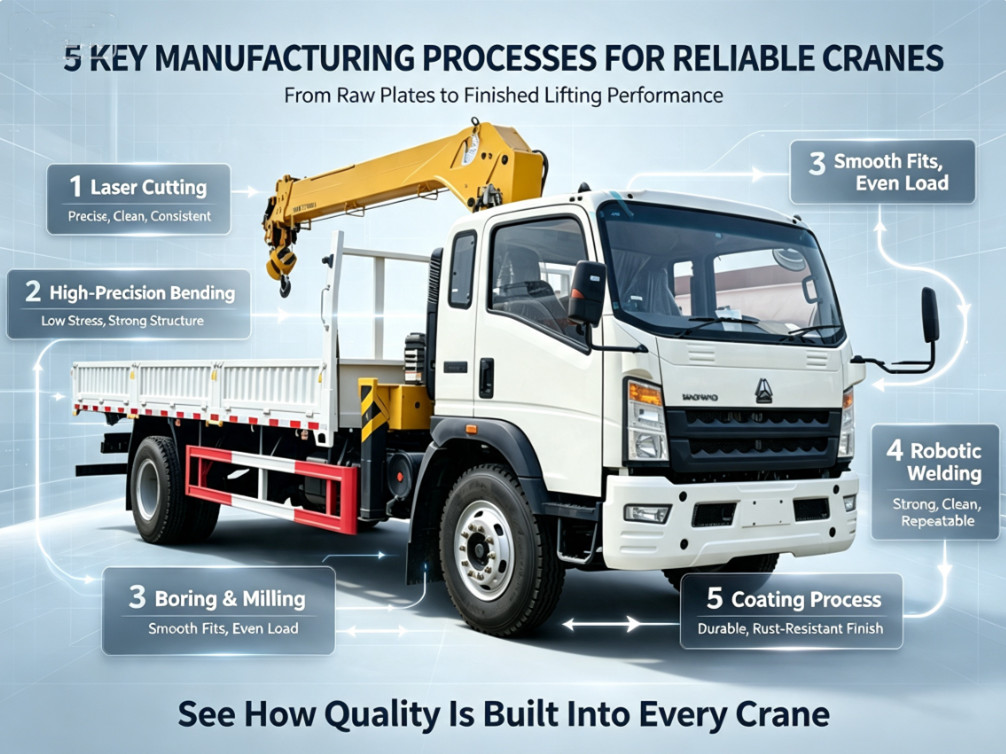

⚙Pet ključnih proizvodnih procesa za vrhunske dizalice montirane na kamione:

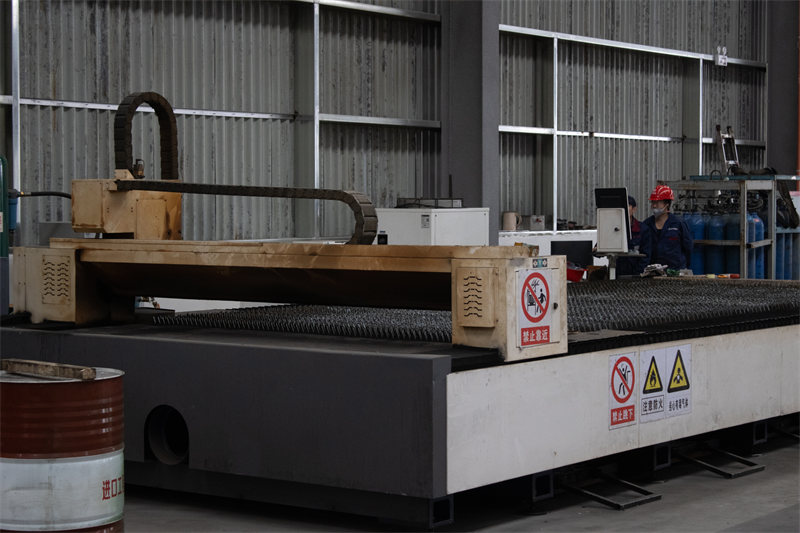

▣ Lasersko rezanje:

♦ Pokriva sve tanke i srednje debele ploče za autodizalice.

♦ Jedan stroj obrađuje više aplikacija i eliminira sekundarnu obradu.

♦ Obrađuje složene posebne oblike, male okrugle rupe, oštre kutove, udubljene uzorke i zamršene zakrivljene profile.

♦ Rezani rubovi su okomiti i glatki, bez troske i neravnina. Ploče ostaju bez iskrivljenja; tanki limovi, tanke ploče od nehrđajućeg čelika i aluminija ostaju ravne bez savijanja ili uvijanja nakon rezanja.

♦ Rezani rubovi ploča otporni su na promjenu boje i hrđanje.

♦ Čisti laserski izrezani presjeci minimiziraju oksidaciju, što olakšava naknadne operacije bojanja, savijanja i zavarivanja.

♦ Izvrsna dimenzijska konzistentnost: stotine ili tisuće masovno proizvedenih dijelova imaju identične dimenzije i konture bez ljudske pogreške.

♦ Savršeno usklađeno s robotskim zavarivanjem i standardiziranim montažnim linijama za formiranje preciznog sustava zatvorene petlje.

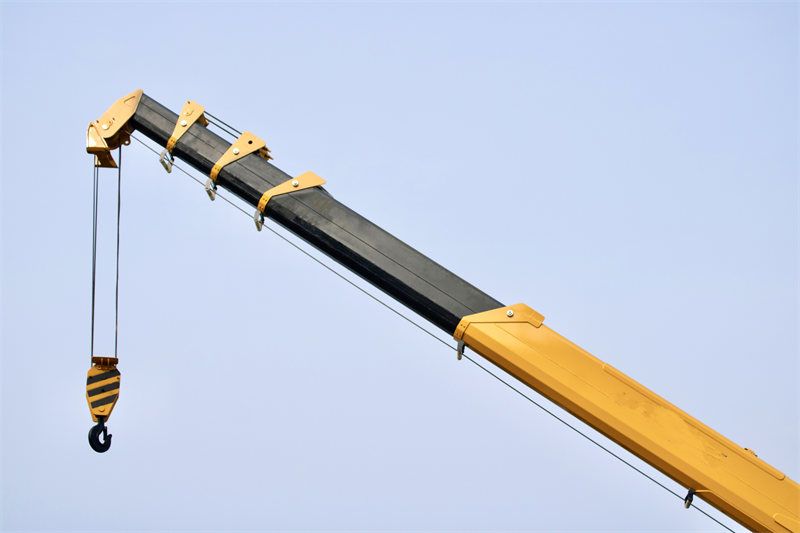

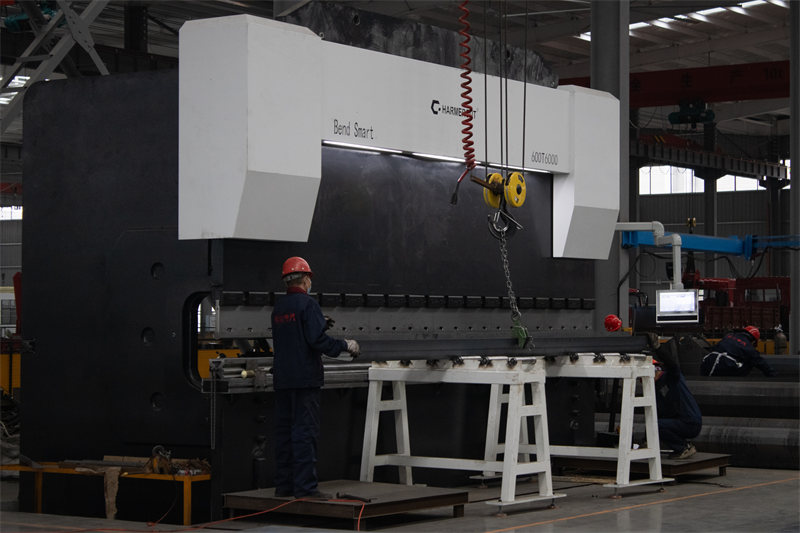

▣ Visokoprecizno savijanje:

♦ Visokoprecizno savijanje daje ravne ploče s niskim zaostalim naprezanjem, poboljšavajući konstrukcijsku čvrstoću i sprječavajući deformacije i pucanje nosivih komponenti kraka na autodizalicama.

♦ Tolerancija cijevi grane kontrolira se unutar ±1 mm, što rezultira minimalnim razmakom za glatkije teleskopiranje i smanjeno podrhtavanje ili zaglavljivanje.

♦ Visoka točnost cijevi grane omogućuje učinkovito smanjenje rezerviranih tolerancija u dizajnu zahvaljujući nadogradnji opreme.

♦ Tolerancija svakog dijela grane može se smanjiti za 4 mm u usporedbi s uobičajenom obradom, što omogućuje puno glatkije izvlačenje i uvlačenje grane.

♦ Čvršće spajanje između dijelova grane stvara jaču silu međusobnog blokiranja pri podizanju tereta. Optimizira koaksijalnost, simetriju i ravnost; savijene površine su ravne i uredne s većom koncentričnošću nakon bušenja.

♦ Sprječava pomaknute osovine i rupe klinova, neravnomjernu raspodjelu naprezanja i prerano pucanje uzrokovano odstupanjem referentne točke.

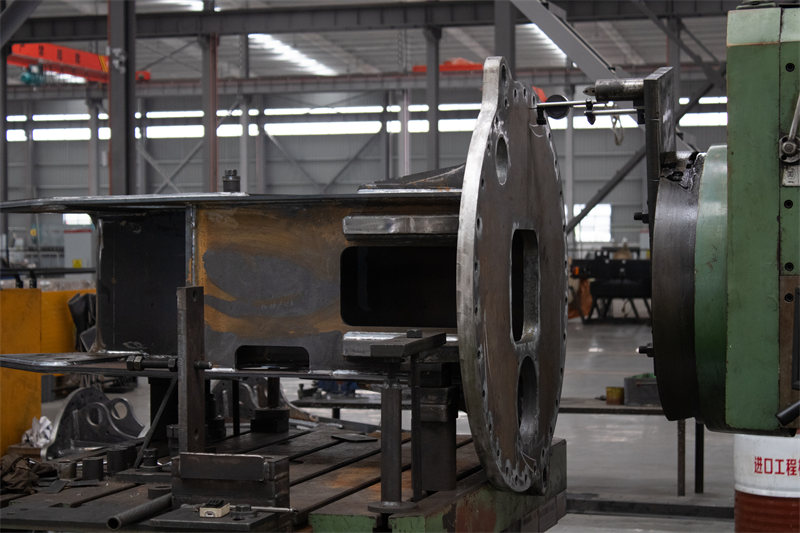

▣ Bušenje i glodanje:

Dosadno: Završava kružne rupe kako bi se osigurao precizan otvor, vrhunska okruglost, točna koncentričnost i glatke stijenke rupe.

Mljevenje: Izravnava i polira površine obratka kako bi se osigurala izvanredna ravnost.

♦ Radne površine imaju minimalno odstupanje visine i visoku koncentričnost.

♦ Rupe su precizno dimenzionirane s dobrom zaobljenošću i bez eliptičnog izobličenja.

♦ Okomitost rupa-površina i razmak rupa strogo su kontrolirani za čvrstu i besprijekornu montažu.

♦ Ležajevi, osovine, osovine s klinovima i prirubnice glatko pristaju bez klimanja; rotacija je stabilna, bez ekscentričnosti i abnormalnog trošenja.

♦ Ravnomjerna raspodjela sile stvara čvrsti kontakt između površina koje se spajaju, sprječavajući otpuštanje i pucanje.

♦ Jedinstvene dimenzije svih obradaka omogućuju zamjenjivost rezervnih dijelova.

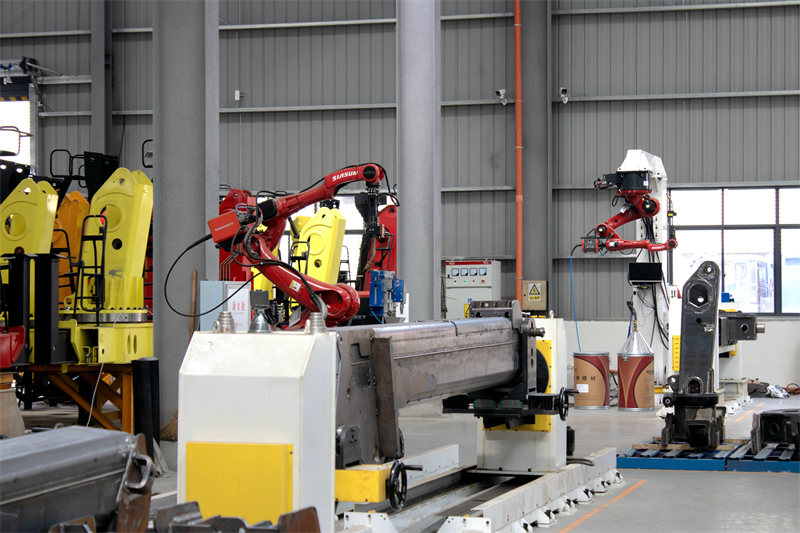

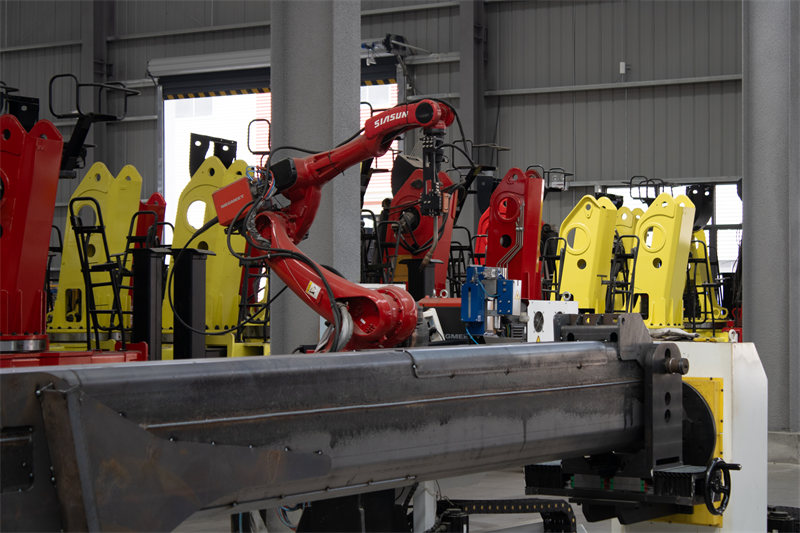

▣ Robotsko zavarivanje：

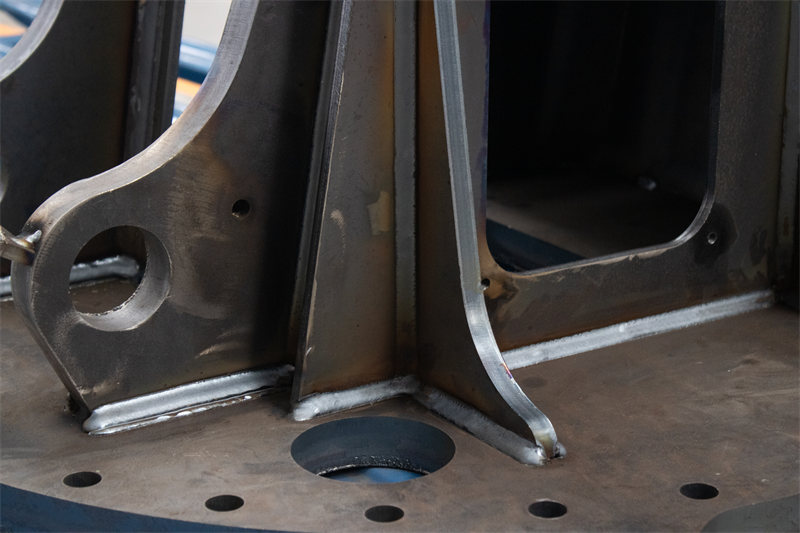

♦ Ujednačeno, estetski oblikovano zavarivanje. Konstantna putanja robotskog kretanja osigurava konzistentnu širinu zavara i pravilne valove zavara.

♦ Nema preklapanja, podrezanja ili prskanja od zavarivanja. Opsežno brušenje nakon zavarivanja i uklanjanje troske nisu potrebni za čist izgled.

♦ Konzistentne točke zavarivanja sprječavaju nabiranje i deformaciju. Stabilan unos topline stvara ravnomjerno zagrijavanje, pa se radni komadi rijetko deformiraju ili urušavaju.

♦ Dugi i kružni zavarovi postižu vrhunsku završnu obradu s kontinuiranim šavovima bez praznina i glatkim prijelazima spojeva.

♦ Ravnomjerna pokrivenost zaštitnim plinom smanjuje unutarnje nedostatke i povećava vlačnu čvrstoću i otpornost na umor.

♦ Kontrolirani unos topline i fiksni ritam zavarivanja omogućuju ravnomjernu raspodjelu unutarnjeg naprezanja, sprječavajući pucanje zavara pri naknadnim uvjetima savijanja, opterećenja i vibracija.

▣ Postupak premazivanja dizalicom:

♦ Sačmarenje

Sačmarenje uklanja kamenac i nečistoće s površina obratka kako bi se poboljšao izgled. Sačmarenje čelika stvara teksturiranu površinu koja poboljšava prianjanje praškastog premaza. Prednosti: Učinkovito ublažava naprezanje zavarivanja, smanjuje rizik od loma uslijed zamora i produžuje vijek trajanja komponente.

♦ Proces odmašćivanja i pranja

Tijek procesa: Prethodno odmašćivanje → Odmašćivanje → Prethodno ispiranje → Ispiranje → Puhanje zraka → Sušenje → Prisilno hlađenje

Odmašćivanje: Uklanja masnoću i ulje s površina obradaka.

Pranje: Koristi toplu vodu iznad 40°C za ispiranje sve masnoće i mrlja s radnih komada.

Nakon pranja, primjenjuje se puhanje zraka pod kutom od 360°, nakon čega slijedi sušenje na 120°C i prisilno hlađenje kako bi se temperatura obratka spustila na otprilike 50°C.

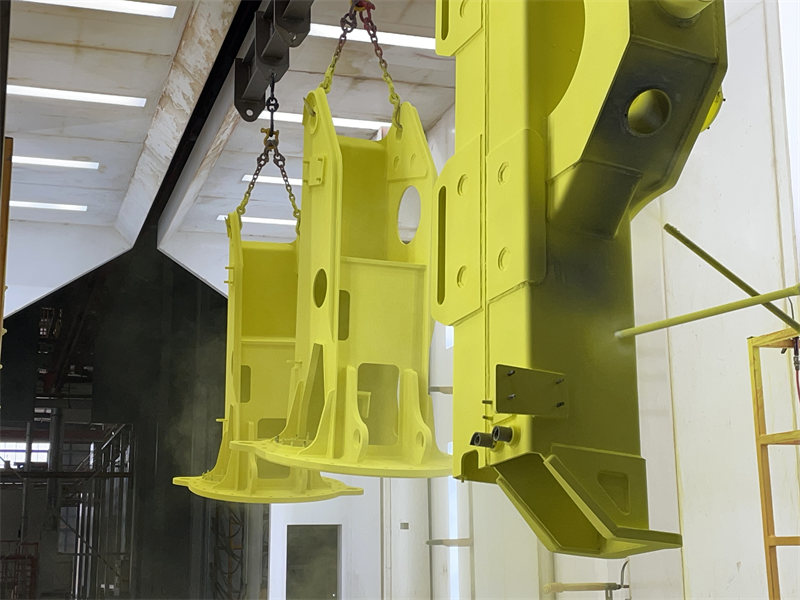

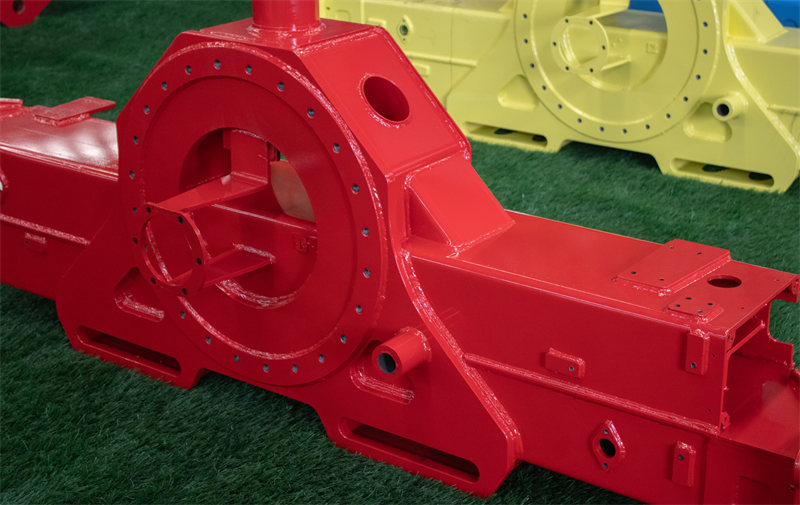

♦ Praškasto premazivanje

Obradci se prenose do stanica za lasersko skeniranje radi skeniranja kontura, a zatim se prenose u kabinu za praškasto nanošenje. Primjenom tehnologije višeosnog povezivanja, više od 60 uvezenih pištolja za prskanje unutar kabine formira jednolike slojeve premaza na svim površinama obratka bez mrtvih točaka.

♦ Sušenje i pečenje

Radni dijelovi se prevoze do konačne stanice za pečenje. Uvezena oprema za infracrveno grijanje (IfraSol) omogućuje ravnomjerno zagrijavanje od površine do jezgre za brzo topljenje praha. Peć ima dvostupanjski proces pečenja: predgrijavanje na 120 °C i glavno zagrijavanje na 240 °C tijekom 15-20 minuta, što omogućuje topljenje, izravnavanje i stvrdnjavanje praha za postizanje savršene površinske obrade.
