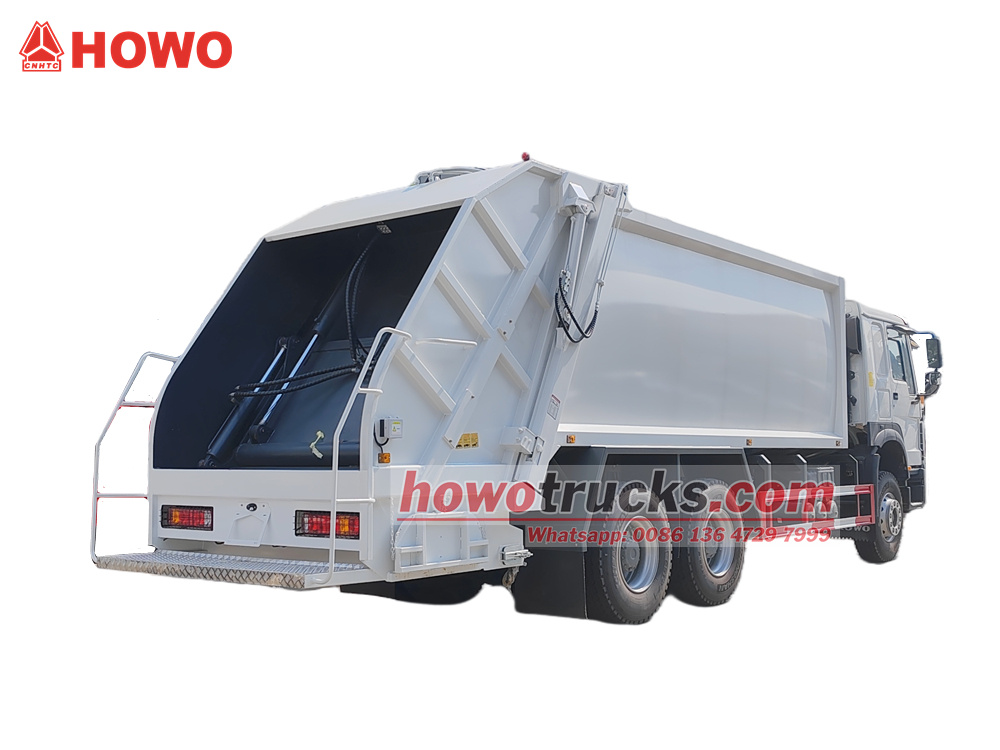

Kamion za smeće HOWO 6x4 22cbm sa stražnjim utovarivačem modificiran je na temelju šasije Sinotruk HW76 6x4, s međuosovinskim razmakom od 4600 + 1350 mm, motorom Weichai WP10.340E22 i 10-stupanjskim mjenjačem Sinotruk HW19710. Gornja karoserija je kutija za smeće od ugljičnog čelika u obliku luka zapremine 22cbm s antikorozivnom i antihrđajućom obradom. Straga nema mehanizam za preklapanje, ali postoji mala platforma na kojoj ljudi mogu stajati i bacati smeće. S obje strane otvora za punjenje nalaze se rukohvati, a sa strane sklopive papučice. Utovar i istovar smeća na ovom vozilu kontrolira se elektroničkim upravljačkim sustavom CAN-BUS, kojim se posebno upravlja elektroničkom upravljačkom kutijom u kabini, ručnom hidrauličnom upravljačkom ručicom na strani vozača i elektroničkom upravljačkom kutijom stražnjih vrata.
Radna sposobnost :
22CBMVrsta kabine :
HW76 cabin, 2 seats and a sleeperPogonski sustav :
6x4Međuosovinski razmak (mm) :
4600+1350 mmSpecifično za motor :
WEICHAI / WP10.340E22Mjenjač :
SINOTRUK/HW19710, 10F & 2R,manualPrednja osovina (kg) :
7000Stražnja osovina (kg) :
18000(2 axles)TheKompaktor za smeće Howo kamiona od 22 kubičnih metara je visoko učinkovito vozilo za odlaganje otpada dizajnirano posebno za urbanu sanitaciju. Opremljeno snažnim Weichai motorom od 340 konjskih snaga i Sinotruk 10-stupanjskim mjenjačem, može se pohvaliti obilnom snagom. Njegova nadgradnja ima zakrivljeni spremnik od ugljičnog čelika od 22 kubna metra, posebno tretiran za sprječavanje korozije i hrđe, što osigurava njegovu izdržljivost i čvrstoću, zadovoljavajući potrebe prikupljanja i prijevoza velikih količina otpada. Vozilo integrira napredne sustave kompresije i utovara i istovara, omogućujući brzo utovarivanje i kompresiju smeća, značajno povećavajući kapacitet prijevoza u jednom putovanju. Nadalje, opremljeno je inteligentnim elektroničkim upravljačkim sustavom CAN-BUS, ručnim hidrauličkim operativnim sustavom, podrškom za rad u više položaja i sigurnosnim značajkama poput kočenja u nuždi i električnih blokada, što osigurava siguran i učinkovit rad. Vrijedan je dodatak modernom prikupljanju i prijevozu urbanog otpada.

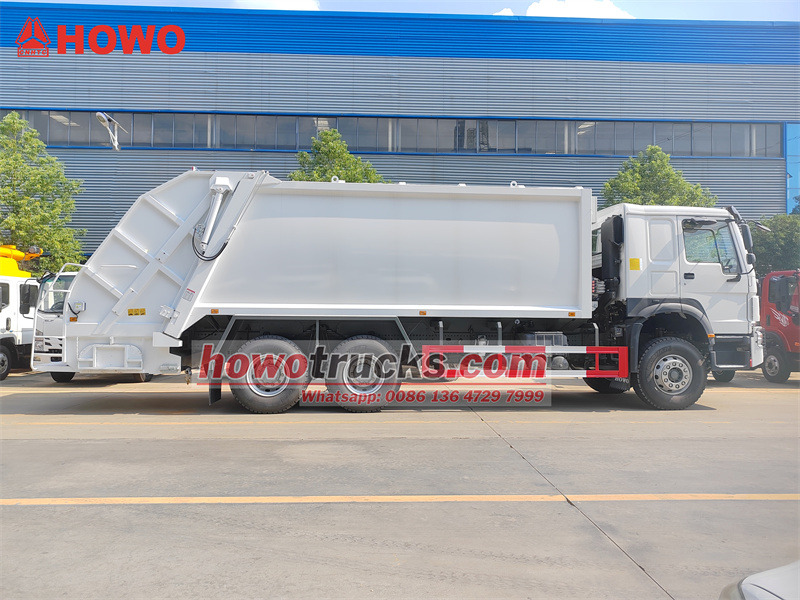

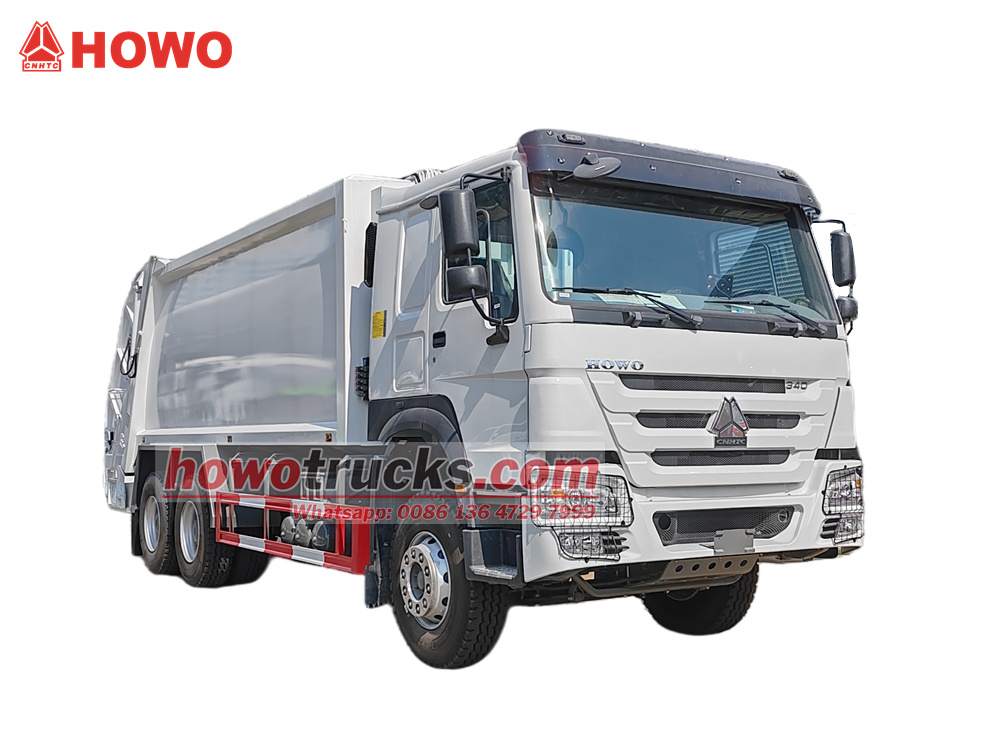

*SINOTRUK HOWO Kamion za smeće sa stražnjim utovarivačem 22CBM
HOWO Kamion s kompaktorom za stražnje podizanje od 22 kubičnih metara*
-----------------------------------------------------------------------------
Naša tvornica je profesionalni proizvođač u području kamiona,
jamčimo da su svi proizvodi potpuno novi i visoke kvalitete.
Ⅰ. Definicija i uvod proizvoda:
Proizvođač:CS TRUCKS GROUP LIMITED
Značajke proizvoda
1. Snažan pogonski sklop: Opremljen Weichai WP10.340E22 motorom od 340 KS i Sinotruk HW19710 10-stupanjskim mjenjačem, pruža obilje snage i pouzdane mogućnosti prijevoza tereta, što mu omogućuje da se nosi sa složenim uvjetima na cesti.
2. Kabina velikog kapaciteta: Koristeći zakrivljeni kompresijski ormar od ugljičnog čelika od 22 kubna metra, profesionalno tretiran za sprječavanje korozije i hrđe, izdržljiv je i dugotrajan.
3. Inteligentni sustav upravljanja: Opremljen naprednim CAN-BUS elektroničkim upravljačkim sustavom, integrira tri upravljačke točke: elektroničku upravljačku kutiju u kabini, bočnu ručnu ručicu i elektroničku upravljačku kutiju stražnjih vrata, osiguravajući preciznu kontrolu i neprekidan rad.
4. Sigurnost i humanizirani dizajn: Stražnji dio ima neklizajuću nagibnu radnu platformu i rukohvate, kao i sklopive bočne stepenice kako bi se osigurala sigurnost operatera.
Ⅱ.Parametar proizvoda za stražnji utovarivač HOWO 22CBMkamion:
| Kamion za kompaktor sa stražnjim utovarivačem HOWO 6x4 22cbm | |
| Šasija | |
| Veličina | 10.650 x 2.500 x 3.400 (mm) |
| Ukupna masa vozila/Težina vozila | 25.000/10.100 kg |
| Međuosovinski razmak | 4.600 + 1.350 mm |
| Prednja/stražnja osovina | 7T/18T (2 osovine) |
| Guma | Gume 12.00R20, 10+1 |
| Motor | |
| Tip | Dizel, Redni 6-cilindrični, vodom hlađeni, četverotaktni, s kočnicom ispušnog ventila, izravnim ubrizgavanjem, kompresorskim međuhlađenjem |
| Marka/Model | WEICHAI / WP10.340E22 |
| Konjska snaga(HP) | 340 KS / 250 kW |
| Maks. okretni moment | 1250 Nm |
| Nazivna brzina | 2200 okretaja u minuti |
| Maksimalna brzina okretnog momenta | 1200-1600 okretaja u minuti |
| Spremnik goriva (L) | 400L |
| Pomak | 9,726 l |
| Emisijski standard | Euro 2 |
| Prijenos | |
| Model | SINOTRUK/HW19710 |
| Zupčanici | 10P+2R |
| Operacija | Priručnik |
| Kabina | |
| Vožnja | SINOTRUK HOWO HW76 6X4, volan na lijevoj strani |
| Tip | Čelična konstrukcija, jednoredni, ravni |
| Broj putnika | 3 |
| Kontejner za smeće | |
| Kapacitet | 22 kubičnih metara |
| Materijal | Čelik otporan na vremenske uvjete |
| Dizajn | Zatvoreno otporno na curenje |
| Omjer zbijanja | 3:1- 6:1 |
| Volumen spremnika | 2m3 |

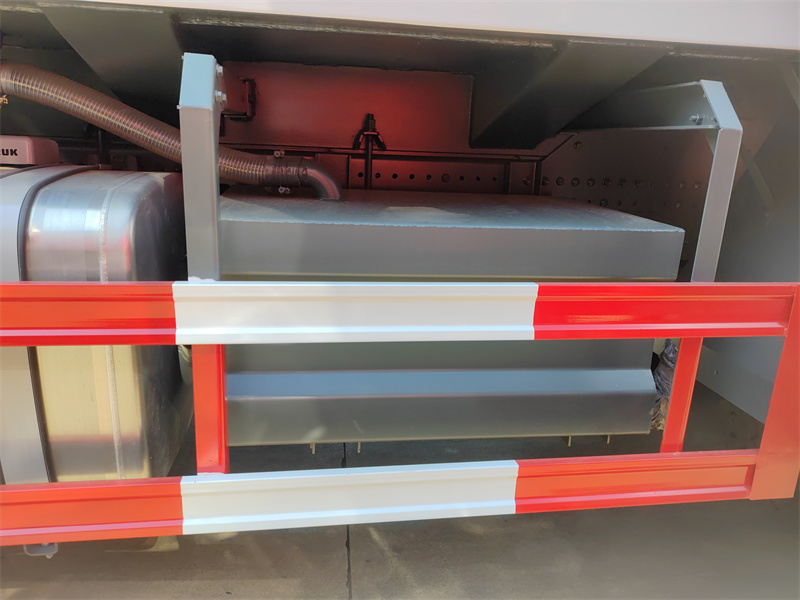

| Spremnik za otpadne vode | 200L + 200L |
| Mehanizam za preklapanje | Bez direktnog odlaganja smeća |
| Vrijeme učitavanja | 8~10 s |
| Vrijeme ciklusa učitavanja | ≤40 s |
| Vrijeme istovara | ≤45 s |
| Vrsta pražnjenja | Stražnje utovarivanje i pražnjenje |
| Sustav za pražnjenje | Horizontalno izbacivanje |
| Upravljački sustav | Siemensov automatski CAN sustavPrednje upravljanje u kabini, upravljanje stražnjim gumbima i ručno upravljanje |
Ⅲ.ProizvodDetaljan uvod

Konfiguracija šasije
• Model šasije: Sinotruk HOWO HW76 6x4 pogonska šasija
• Međuosovinski razmak: 4600+1350 mm
• Motor: Dizelski motor Weichai WP10.340E22
o Zapremnina: 9,726 l
Snaga: 340 konjskih snaga (250 kW), vršni okretni moment: 1250 Nm
o Karakteristike: Snažna snaga, velika rezerva okretnog momenta, visoka pouzdanost i izvrsna potrošnja goriva
• Prijenos: Sinotruk HW19710 ručni mjenjač
o Brzine: 10 brzina naprijed, 2 brzine unatrag
o Karakteristike: Visok omjer prvog stupnja prijenosa, snažna sposobnost pokretanja pri velikim opterećenjima i dobro definirani rasponi stupnjeva prijenosa za prilagodljivost različitim uvjetima na cesti.

Konfiguracija gornjeg dijela tijela

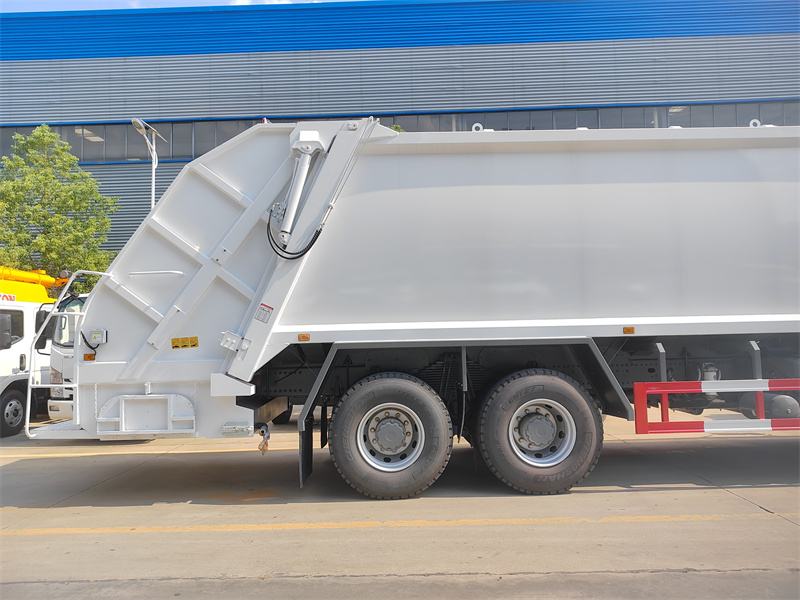

• Dizajn kutije: 22 kubna metra visokočvrstog ugljičnog čelika (zakrivljeni dizajn), s profesionalnim tretmanom protiv korozije i hrđe primijenjenim na unutrašnjost i ključna područja.

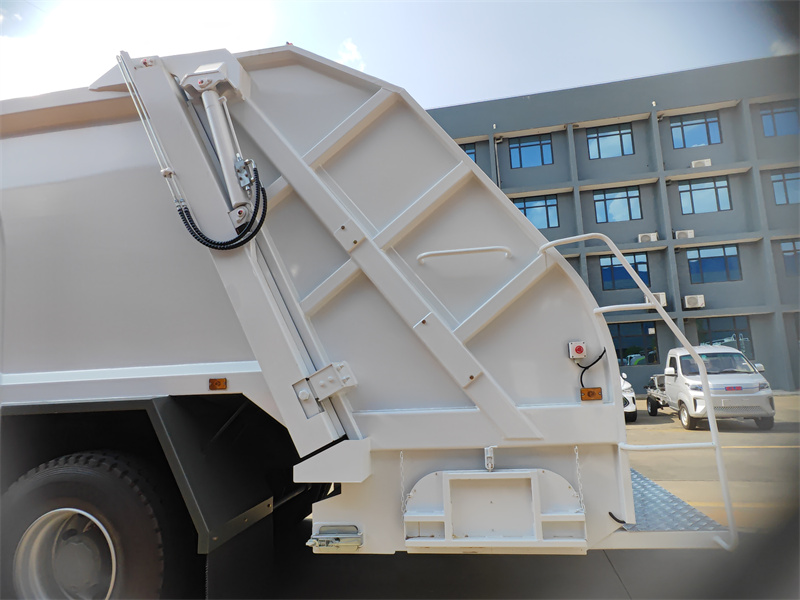

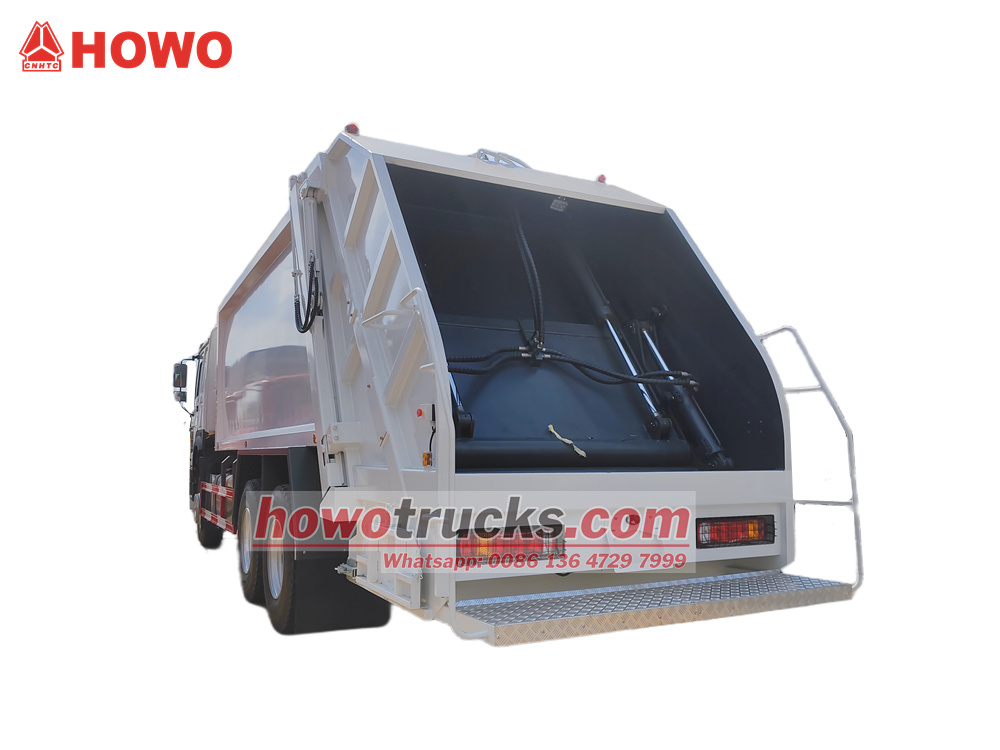

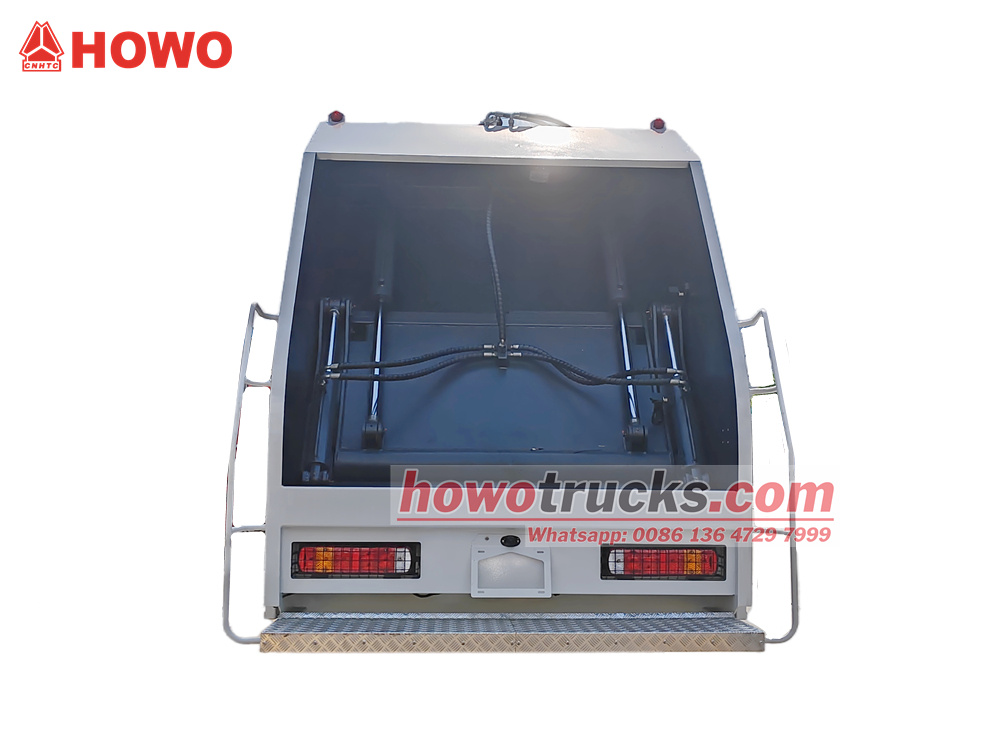

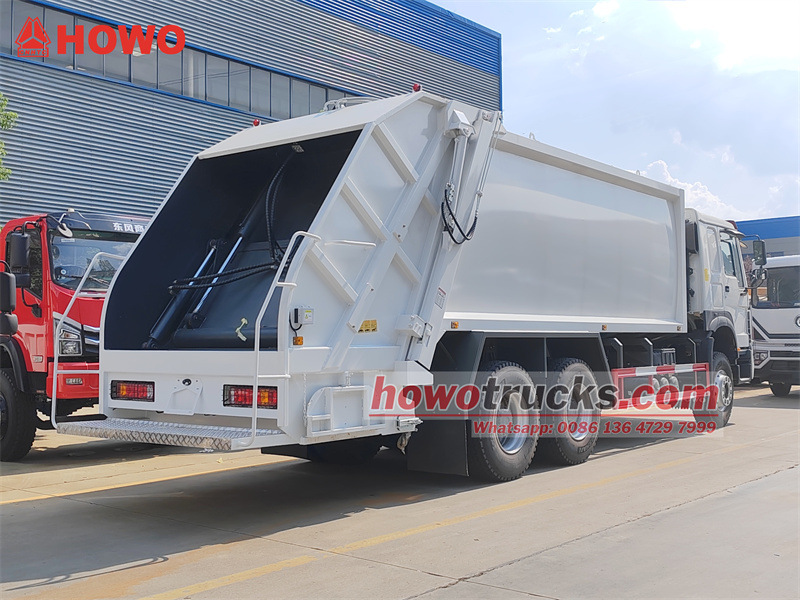

• Dizajn repa:
o Nema mehanizma za naginjanje: Tradicionalni mehanizam za naginjanje kante postavljen straga je ukinut, a mala platforma s protukliznim gazištima dizajnirana je straga kako bi se olakšalo ručno pražnjenje glomaznog otpada ili malih kanti za smeće.
o Rukohvati: Čvrsti rukohvati postavljeni su s obje strane utovarivača kako bi se olakšao siguran ulazak i izlazak.
• Sigurnosni dizajn:

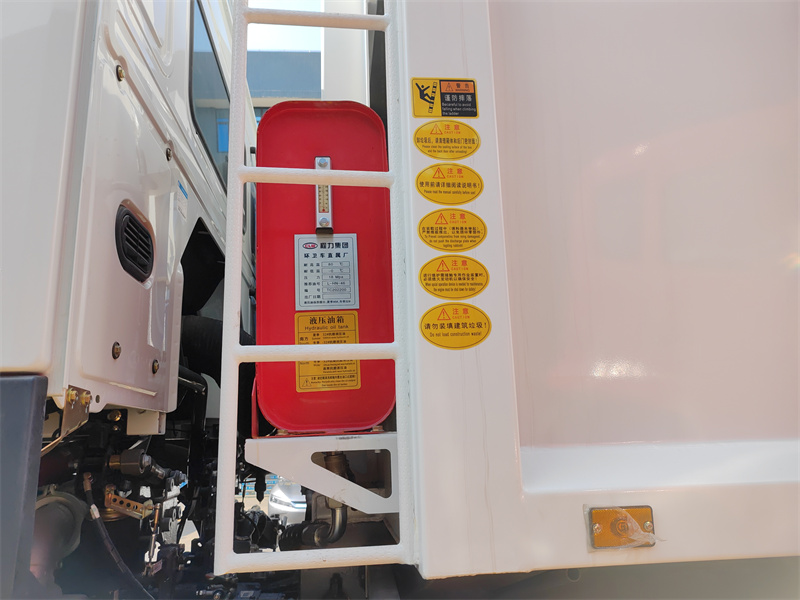

o Sklopive stepenice ugrađene su na vanjsku stranu utovarivača radi lakšeg rukovanja i pregleda.

Upravljački sustav: CAN-BUS elektroničko upravljanje + ručni hidraulički dvostruki način rada
Cijeli proces utovara, zbijanja i istovara smeća kontrolira napredni CAN-BUS inteligentni elektronički sustav upravljanja i ručni hidraulički dvostruki način rada, koji pruža tri kontrolne točke za praktičnost i sigurnost.

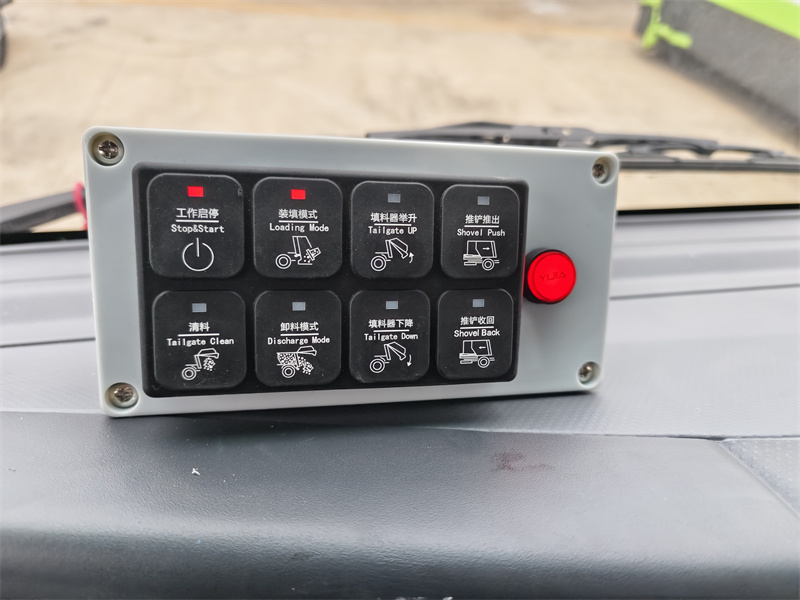

1. Elektronička upravljačka kutija u kabini
• Integrirane tipke za pokretanje/zaustavljanje rada, način utovara, način istovara, podizanje/spuštanje utovarivača, guranje/uvlačenje buldožera i pražnjenje materijala, pojednostavljujući tijek rada jednim dodirom.

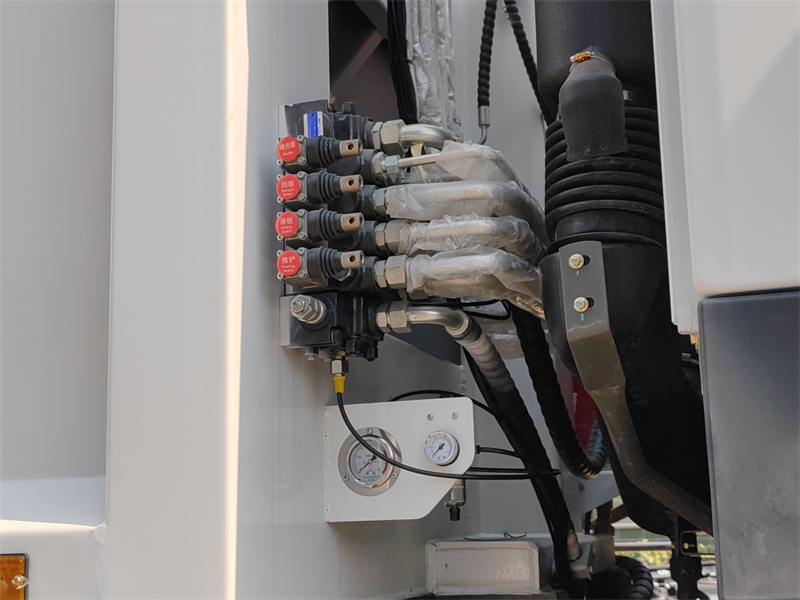

2. Ručna hidraulična upravljačka palica na strani vozača
Zadržava tradicionalno ručno hidrauličko upravljanje, podržavajući podizanje/spuštanje utovarivača, spuštanje/podizanje strugača, podizanje/spuštanje klizne ploče, guranje/uvlačenje buldožera i druge radnje. Ove kontrole mogu se ručno upravljati s tla.

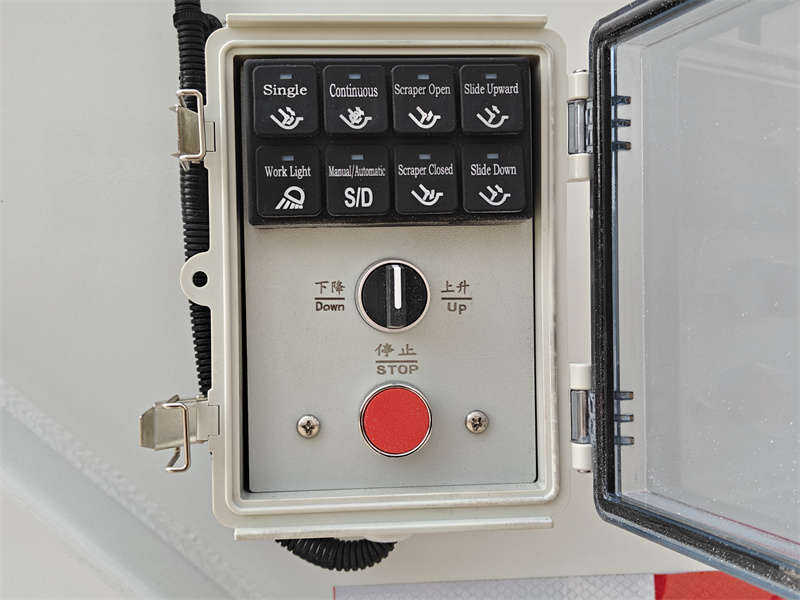

3. Elektronička upravljačka kutija vrata prtljažnika
• Smješten na lijevoj strani stražnjih vrata, integrira tipke za pojedinačni/kontinuirani ciklus, polugu strugača/klizne ploče, prebacivanje između automatskog/ručnog načina rada, radna svjetla i kočnicu u nuždi.
• Ručka za podizanje utovarivača: Precizno kontrolira kut otvaranja i zatvaranja utovarivača.
• Operater izravno upravlja svim operacijama utovara i kompresije sa stražnje platforme, što omogućuje jednostavno promatranje i pravovremene prilagodbe.

4. Sigurnosna zaštita
• Električna blokada: Vozilo se ne može voziti ako utovarivač nije potpuno zatvoren, što sprječava prosipanje.
• Kočnica u nuždi: Upravljačka kutija vrata prtljažnika opremljena je crvenim gumbom za zaustavljanje u nuždi koji u slučaju nužde odmah zaustavlja sve operacije.
• Zaštita od hidrauličkog preopterećenja: Sustav ima ugrađeni senzor tlaka koji automatski ispušta tlak u slučaju previsokog tlaka, sprječavajući oštećenje komponenti.
Proizvodi -- 100% prilagođeno Prva razina!
Prijevoz -- 100% sigurnost, praktičnost, učinkovitost!
Usluge -- 7 dana + 24 sata sigurnosne usluge!
Mi, CS TRUCKS, također isporučujemo rezervne dijelove (originalne, OEM i zamjenske) za sve vrste kamiona i prikolica.
s popustom i lijepom kvalitetom kako bismo osigurali da su kamioni i prikolice naših kupaca u dobrom radnom stanju.
Ⅳ.Princip rada:
HOWO 6×4 22 kubna metraKamion za sabijanje smeća postiže učinkovite operacije utovara i istovara koordiniranom upotrebom hidrauličkog pogona i elektroničke upravljačke tehnologije. Tijekom utovara, snaga motora, putem odvoda snage, pokreće hidrauličku pumpu. Ulje pod visokim tlakom distribuira se putem višesmjernog ventila do strugača i kliznih cilindara. Strugač se otvara i spušta s klizačom, a zatim se okreće kako bi strugao i sabijao smeće. Klizač se podiže, gurajući smeće u kontejner. Lopa za guranje povlači se pod tlačnom silom, postižući kontinuirano utovarivanje. Tijekom istovara, cilindar za podizanje utovarivača podiže stražnji kraj, a cilindar lopate za guranje vodoravno gura smeće, vraćajući se u prvobitni položaj nakon istovara.
Elektronički upravljački sustav podržava rad u dva položaja za kabinu i stražnja vrata. Ručno hidraulično upravljanje nalazi se na strani vozača. U kombinaciji s hidrauličnom zaštitom od preopterećenja i dizajnom brtvljenja, to osigurava siguran i učinkovit rad, povećavajući volumen prijevoza u jednom putovanju za više od 30% u usporedbi s tradicionalnim vozilima.
