Korak-po-korak upute za korištenje kamiona za distribuciju asfalta HOWO NX

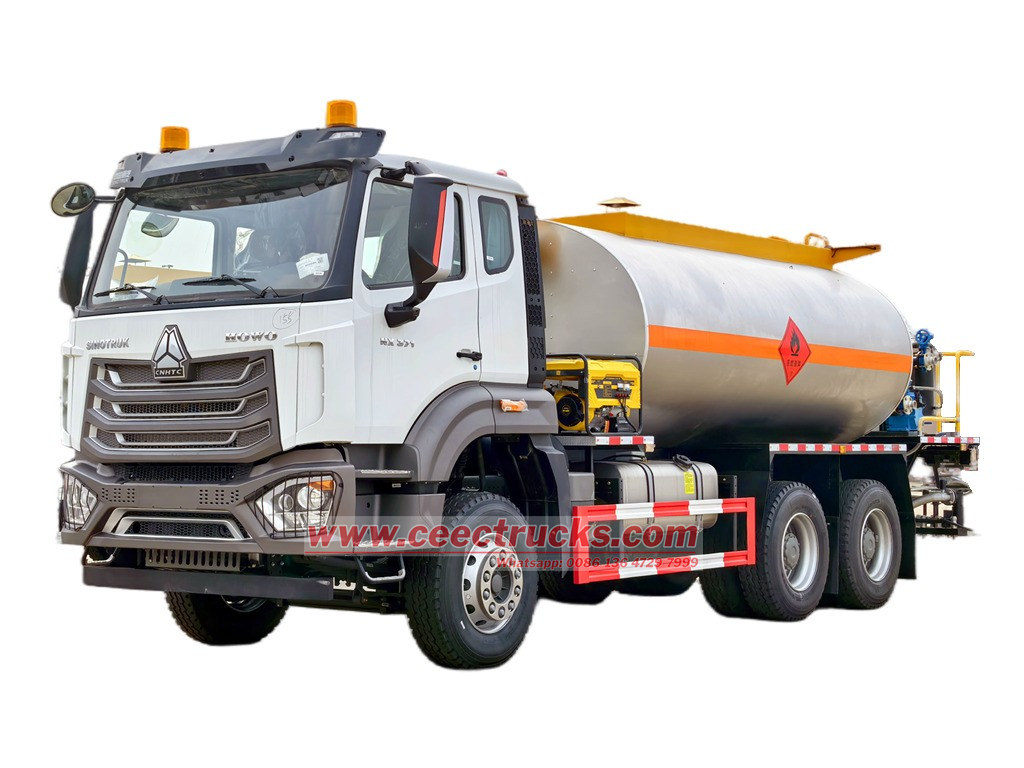

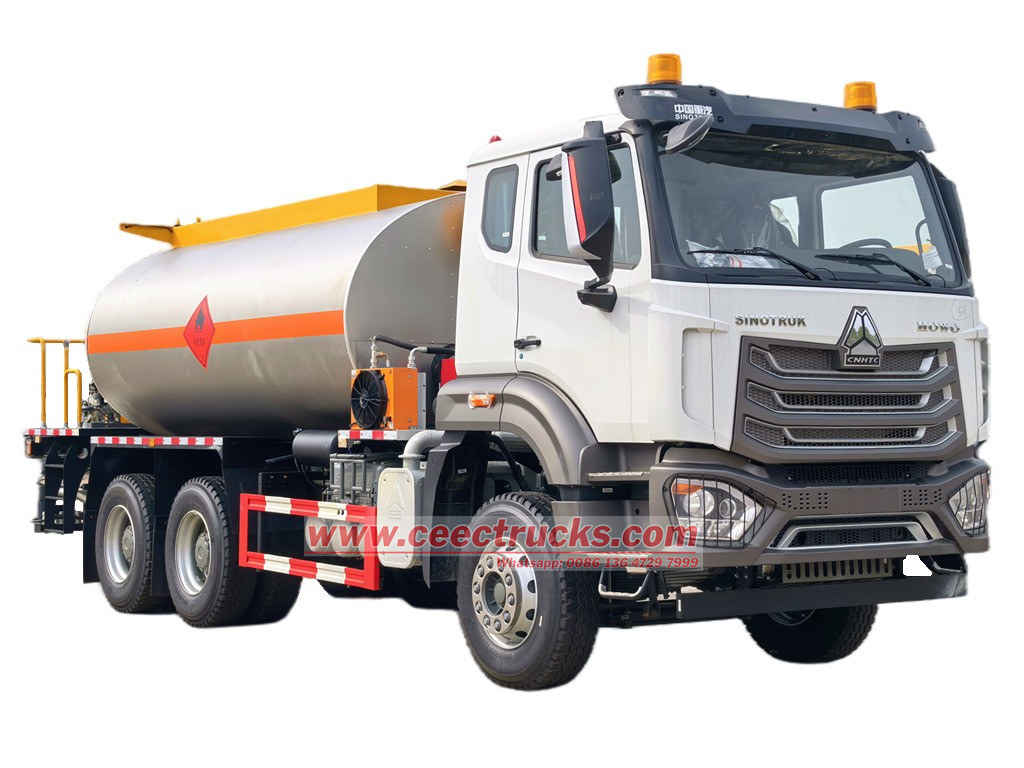

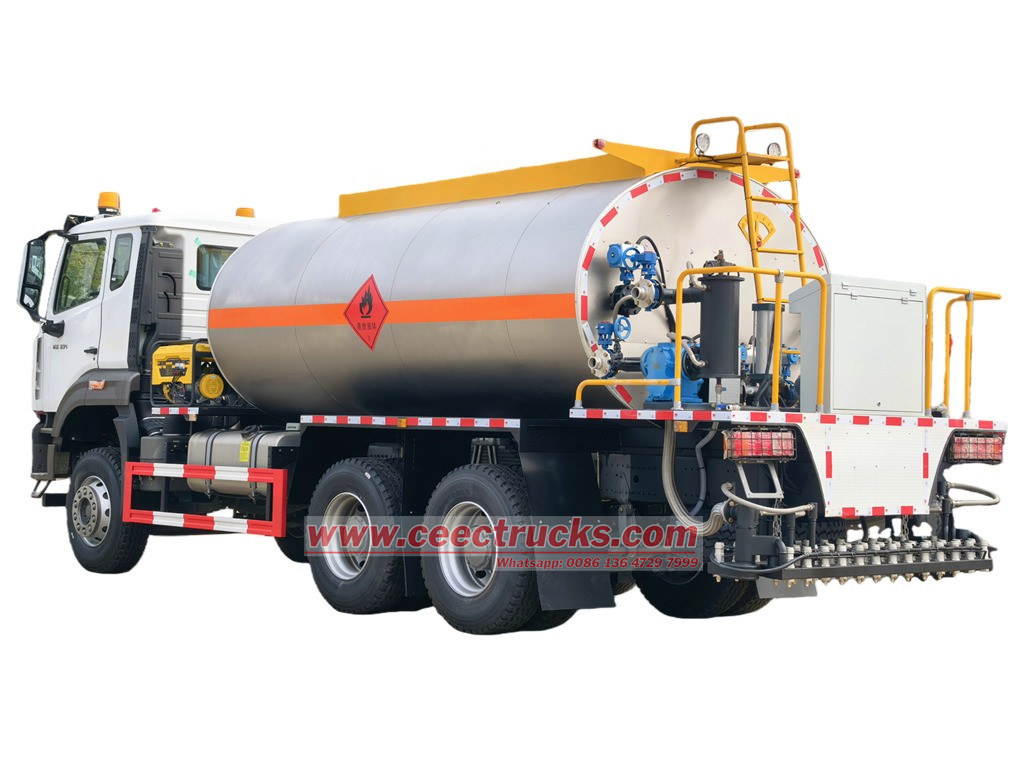

Što je HOWO NX 15000L inteligentni kamion za distribuciju bitumena?

The Sinotruk HOWO NX 6X4 kamion za distribuciju asfalta Dizajniran je i izvozi se u Afriku i Nigeriju, s međuosovinskim razmakom od 3800+1350 mm, opremljen je dizelskim motorom Sinotruk WD615.47 s 371 KS i emisijom od 9726 ccm, mjenjačem HW19710 s 10 brzina naprijed i 2 brzine unatrag, vrlo niskom potrošnjom goriva i praktičnim za vožnju, spremnikom za asfalt od 15 kubičnih metara, inteligentnom asfaltnom pumpom RCB38/0.6-80F, termalno-uljnom pumpom Hebei, talijanskim plamenikom G20 i pneumatskim motorom Lutian. Može utovarivati ​​modificirani asfalt, vrući asfalt, emulgirani asfalt i druge asfaltne medije. Cijeli HOWO NX 6x4 inteligentno vozilo za distribuciju bitumena objedinjuje visoku učinkovitost, inteligenciju i izdržljivost, što ga čini prikladnim za različite scenarije izgradnje cesta i idealnim izborom za operacije prskanja asfalta u projektima izgradnje cesta.

Ime	HOWO NX Distributer bitumena
Motor	WEICHAI WD615.47 dizelski motor, 371 KS i 9726 ccm
Prijenos	HW19710 ručni mjenjač
Međuosovinski razmak	3800+1350 mm
Guma	12.00R20
Kabina	HOWO NX
Model vožnje	Lijevi pogon / Desni pogon
Slika	Prilagođeno slikanje i logotip



Gornji dio tijela	Komplet za cisternu za bitumen
Kapacitet	15000 litara
Materijal	Ugljični čelik visoke čvrstoće
Bitumenska pumpa	RCB38/0.6-80F, inteligentni tip, Protok 38m3/h Tlak 0,6 MPa
Sustav grijanja	G20 talijanski Riello dizelski plamenik Snaga grijanja 140-200Kcal/h Loživo ulje 40-25-160
Kontrolirati	PLC upravljačka kutija u kabini Stražnja integrirana upravljačka kutija

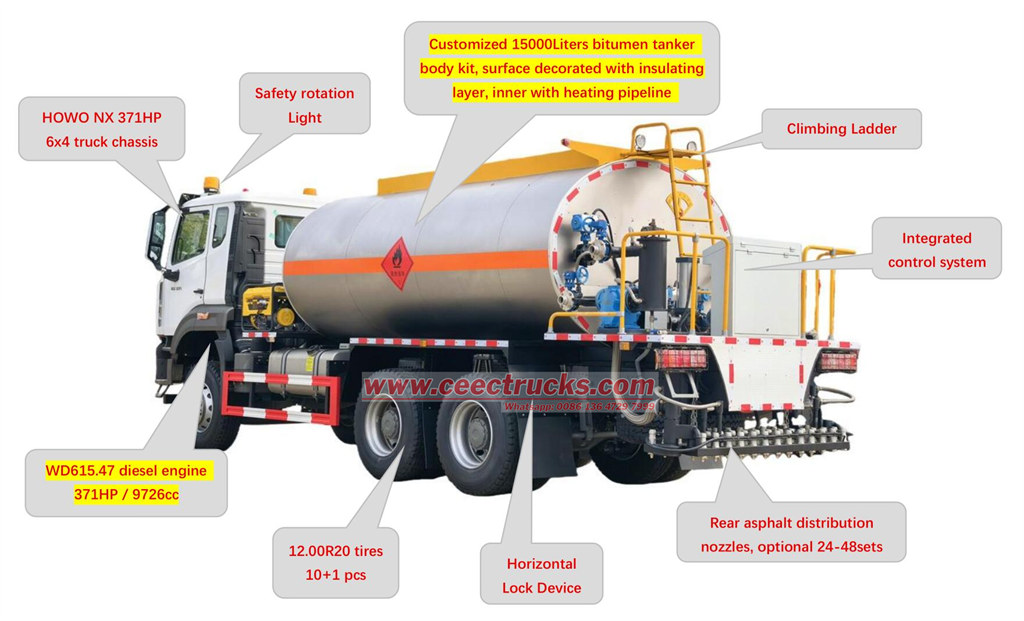

Glavna komponenta za kamion za distribuciju bitumena HOWO NX?

→ Njemačka inteligentna integrirana upravljačka jedinica temeljena na Infineon čipu;

→ Raspršivač s integriranim preklopnim zglobom;

→ Potpuno grijanje cjevovoda;

→ Tehnologija inicijacije prskanja temeljena na funkciji;

→ Povremeno prskanje.

•

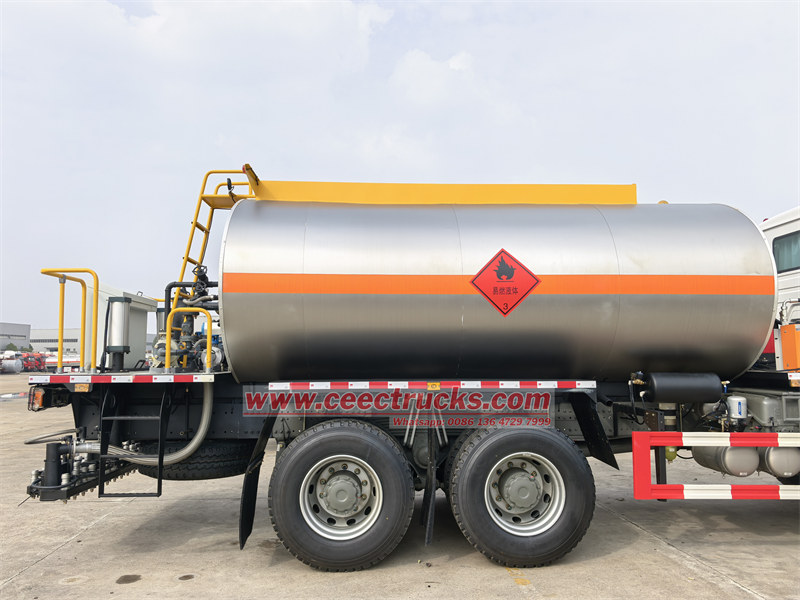

  HOWO komplet za cisternu za distribuciju asfalta
•

  Stražnja platforma s potrebnom opremom
•

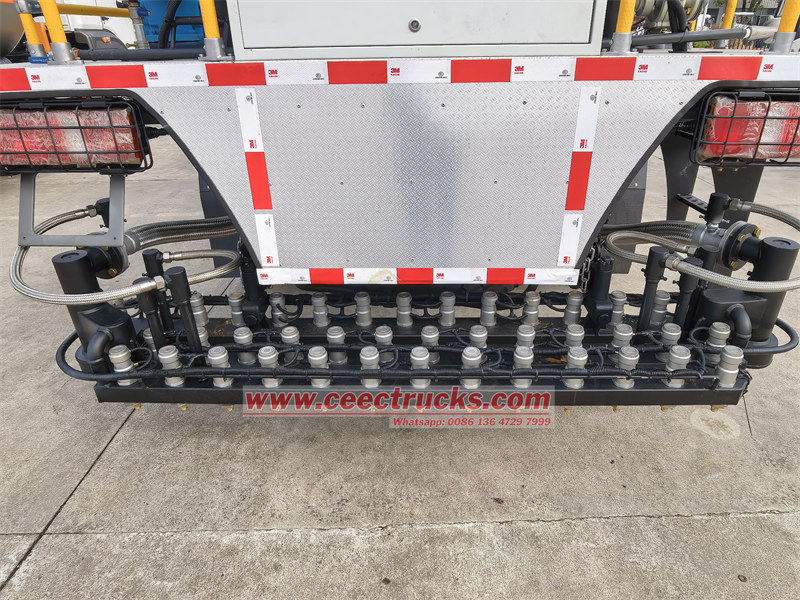

  Kamion za bitumen sa stražnjim mlaznicama za prskanje

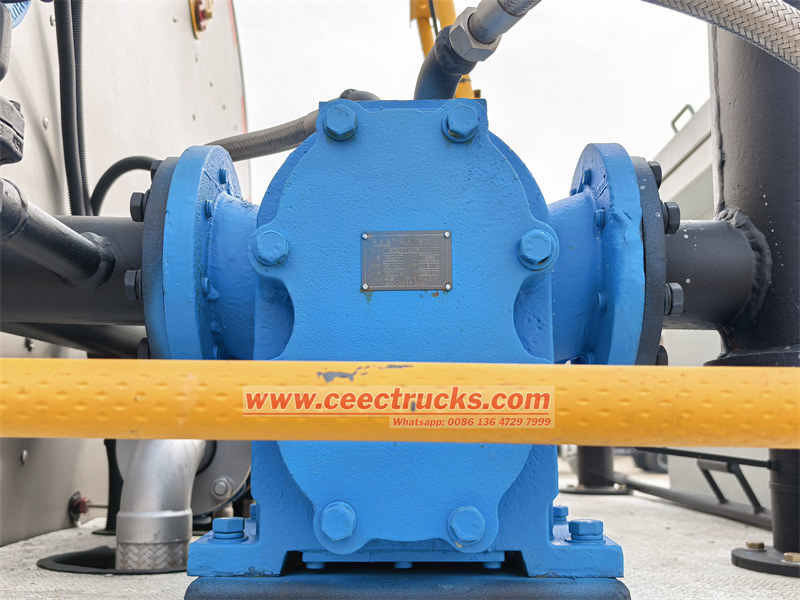

Sklop asfaltne pumpe



Model: RCB38/0.6-80F

Protok: 38m3/h

Tlak: 0,6 MPa

Brzina rotacije: 960 o/min

Visina usisavanja: 5 m

Snaga: 15 kW

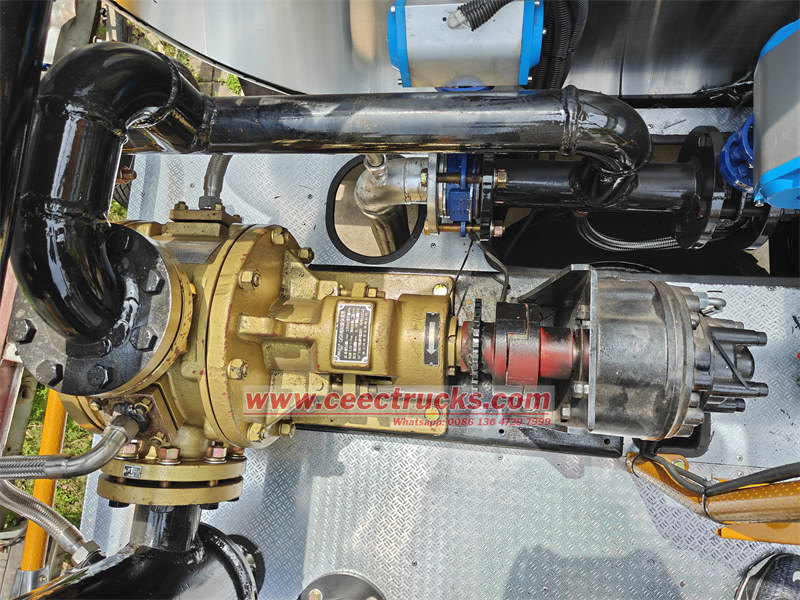

Pumpa za izolaciju visoke viskoznosti



Model: QGB

Protok: 680L/min

Radni tlak: 0,8 MPa

Viskoznost: 0,02-1,3 Pas

Radna brzina: 584 o/min

Promjer cjevovoda: 80 mm

Snaga: 11 kW



•

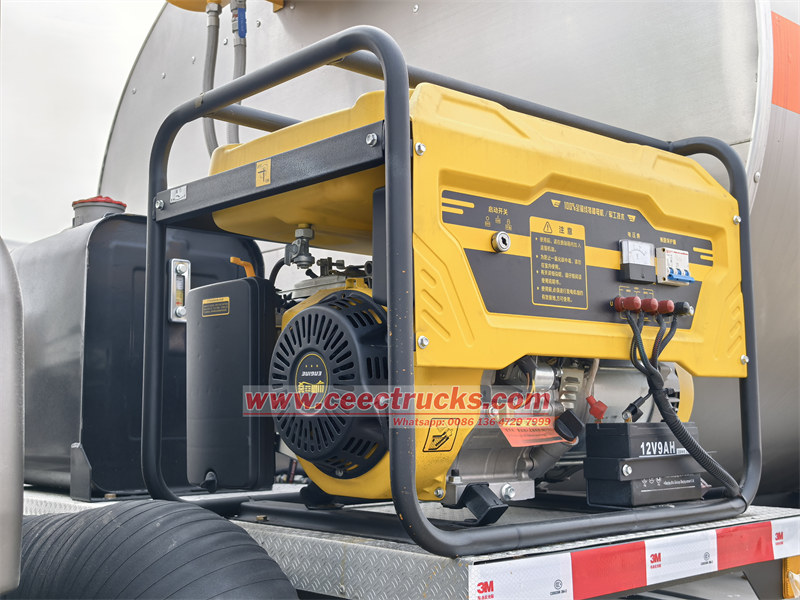

  Sklop generatora
•

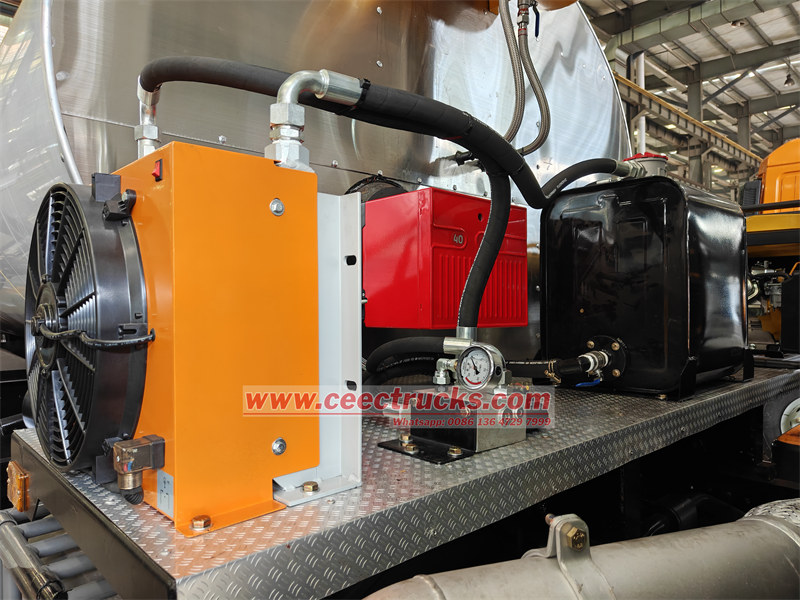

  G20 talijanski Riello dizelski plamenik
•

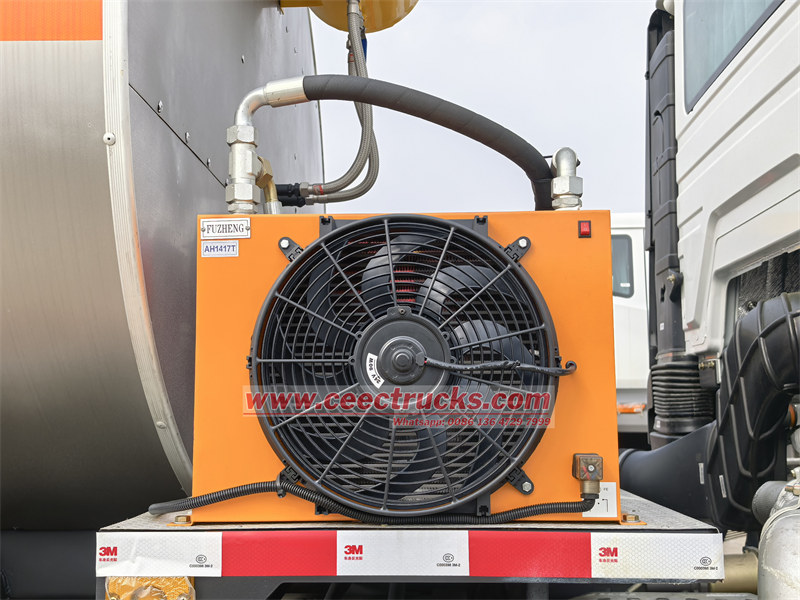

  Sklop radijatora





Cisterna za asfalt dizajnirana je i izgrađena na temelju šasije kamiona HOWO 6x4 NX, koja se sastoji od unutarnje cisterne, izolacijskih materijala, kućišta, pregrade, komore za izgaranje, asfaltnih cijevi u spremniku, sklopa za grijanje, plamenika, filtera za ulje, mjerača volumena i inteligentne upravljačke kutije. Ispod je prikazan tehnički crtež sustava cisterne za distribuciju bitumena i cjevovoda:

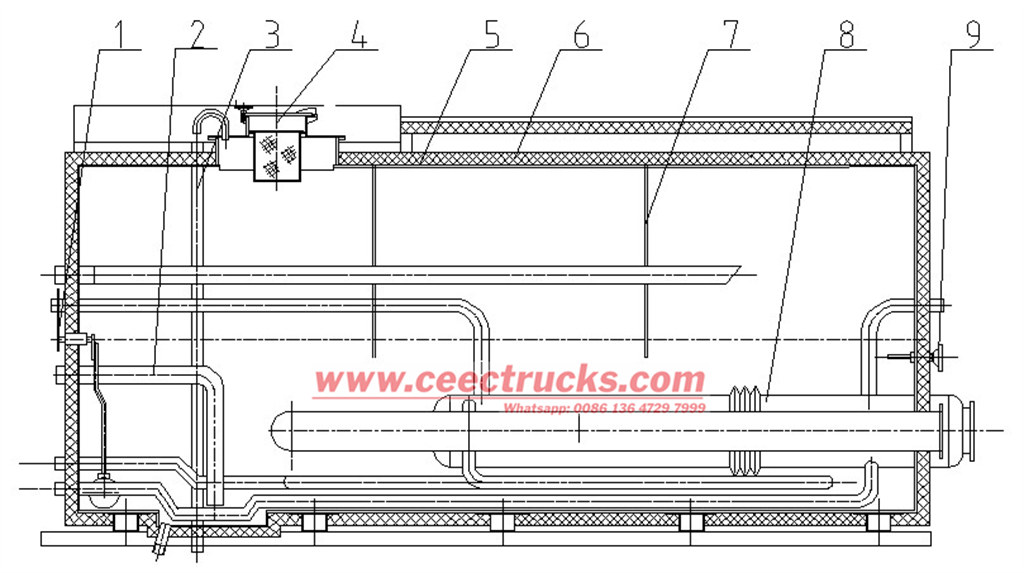

Sklop cisterne za asfalt

1 Mjerač volumena,

2 Cijev za usisavanje ulja,

3 Preljevna cijev,

4 Filter ulja,

5 Unutarnji spremnik,

6 Toplinskoizolacijski materijali,

7 Pregrada,

8 Komora za izgaranje,

9 Termometar

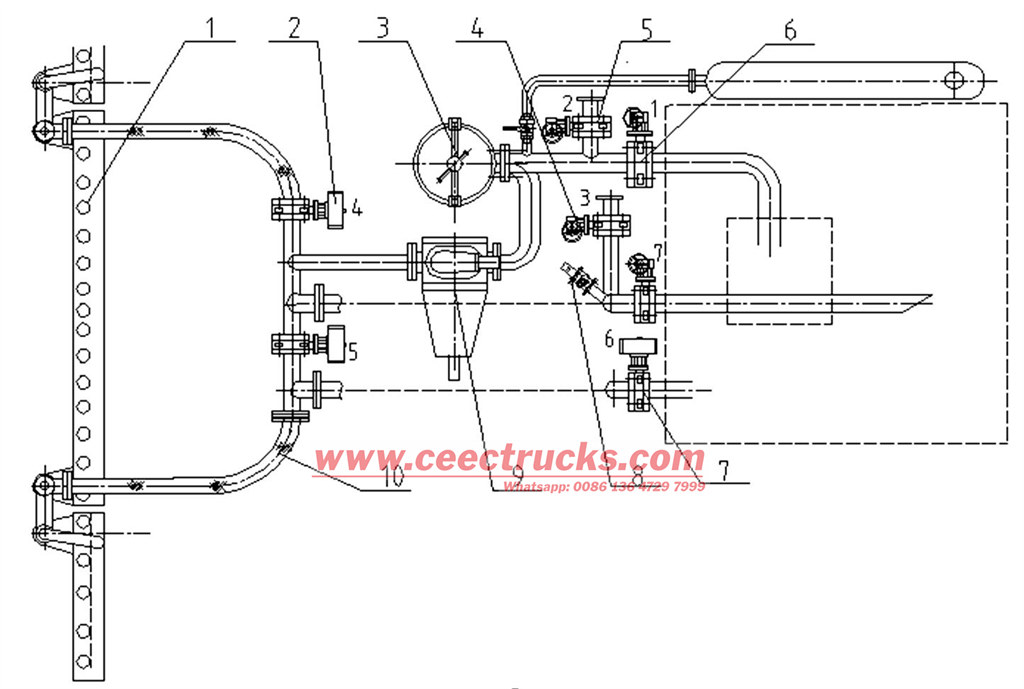

Asfaltna pumpa i cjevovodni sustav



1 Sklop mlaznice cilindra, 2 Ventili za izlaz ulja, 3 Filter, 4 Preljevni ventil, 5 Samousisni ventil, 6 Ventil za ulaz ulja, 7 Pneumatski povratni ventil za ulje, 8 Ventil ručne prskalice, 9 Asfaltna pumpa, 10 Crijevo od nehrđajućeg čelika

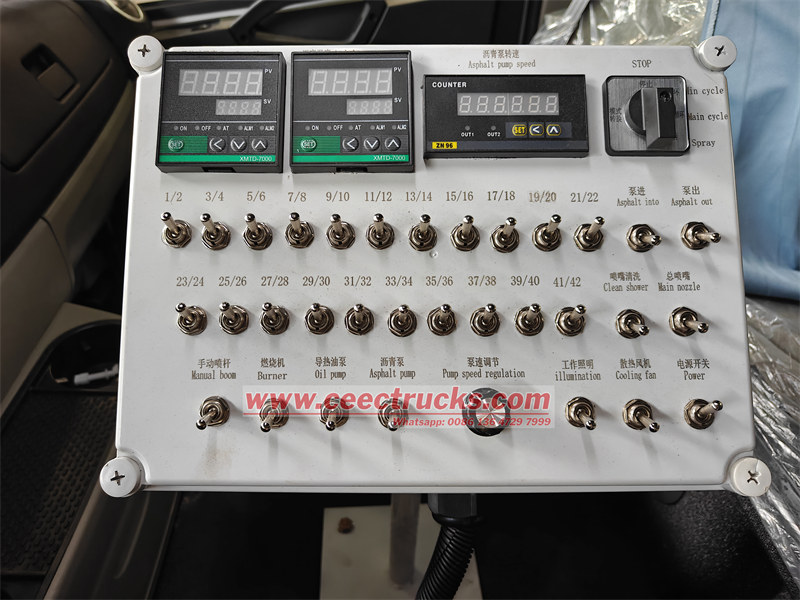

U kabini integrirana upravljačka kutija za zasebno upravljanje mlaznicama

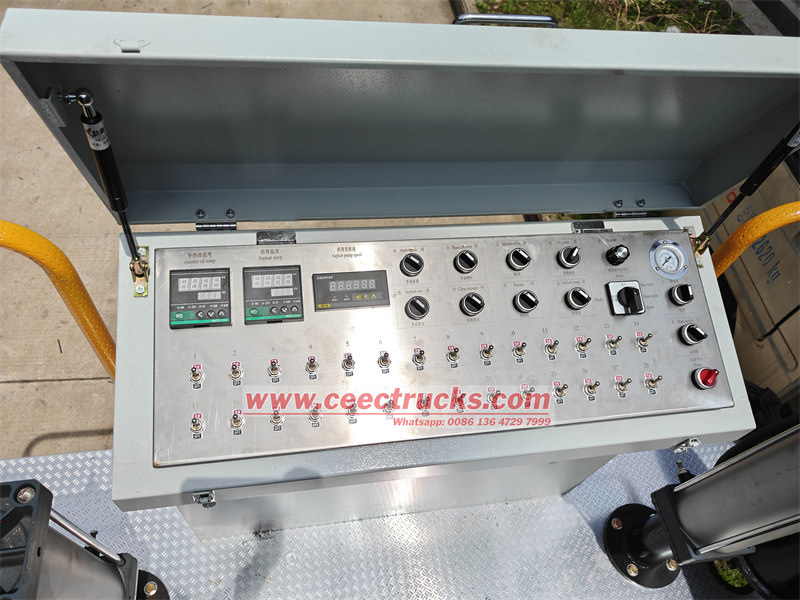

Stražnja integrirana upravljačka kutija na platformi za sigurnu upotrebu
