Struktura i princip rada kamiona s miješalicom za beton HOWO NX

Kamion s miješalicom za beton HOWO NX temelji se na šasiji HOWO NX i posebno je vozilo dizajnirano za prijevoz i miješanje betona u građevinskim, cestovnim, mostogradnji i drugim inženjerskim projektima. Vozilo se sastoji od dva glavna dijela: šasije HOWO NX i nadgradnje, koja se dalje može podijeliti u osam sustava: sustav šasije, hidraulički sustav, bubanj za miješanje, sustav za pražnjenje, sustav za čišćenje, upravljački sustav, sustav valjaka i sustav za punjenje.

Šasija	HOWO NX 6×4
Motor	WP12.400, 400 KS, dizelski motor
Volumen bubnja miksera	8 kubičnih metara
Materijal	Manganski čelik Q355
Brzina hranjenja	≥3 m3/min
Brzina pražnjenja	≥2 m3/min
Preostala stopa pražnjenja	≤0,5%
Kapacitet spremnika za vodu	400 L

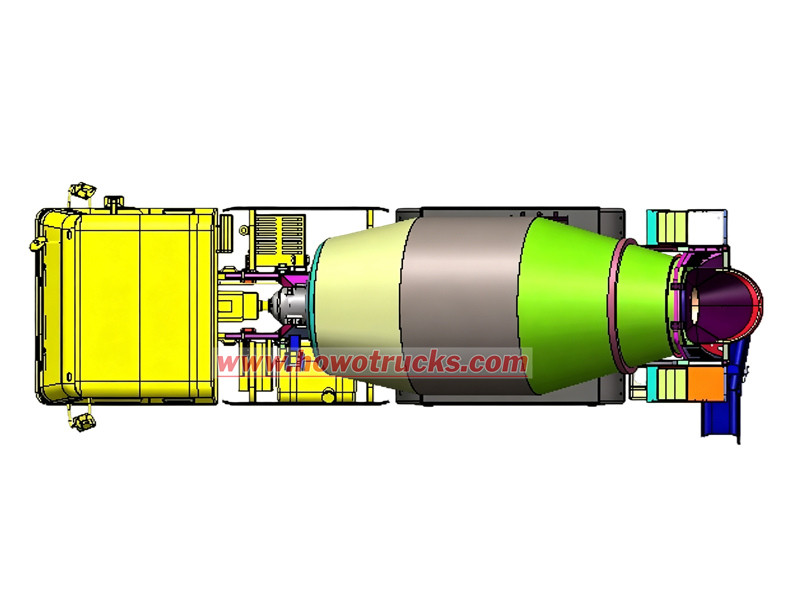

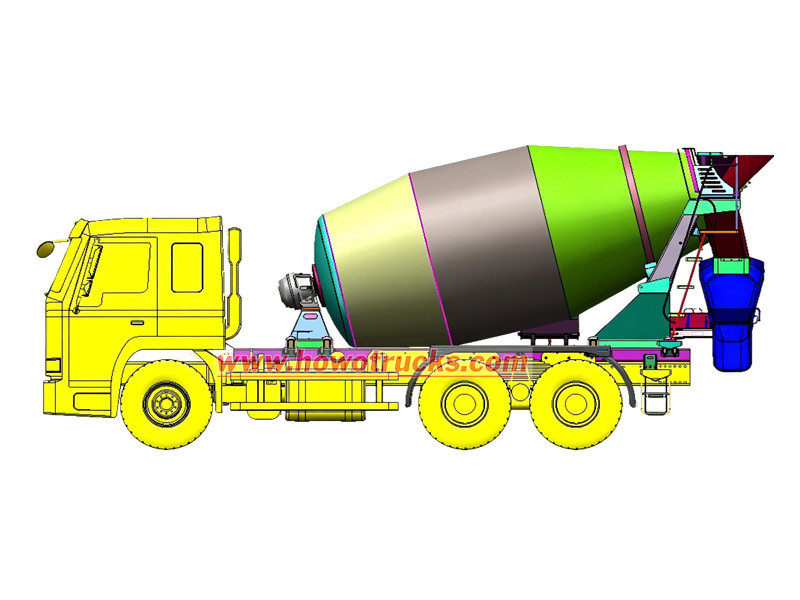

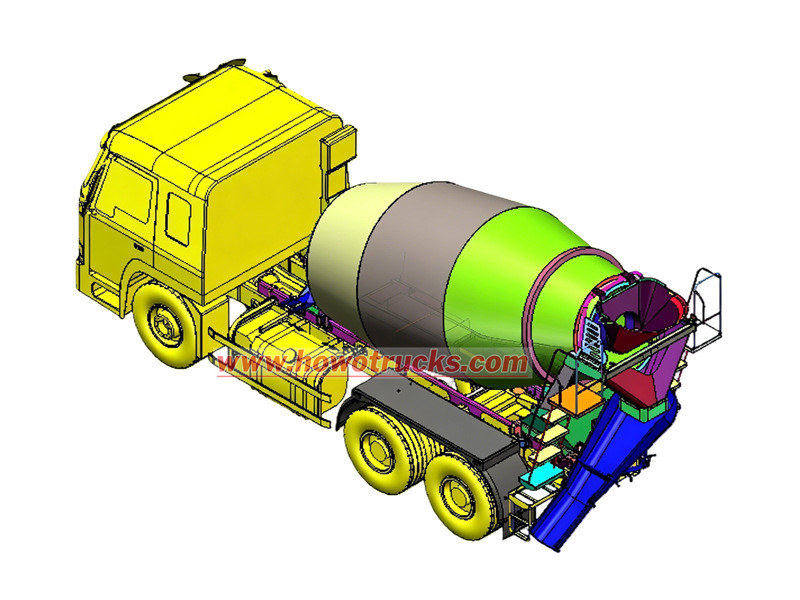

Crtež kamiona HOWO NX Transit

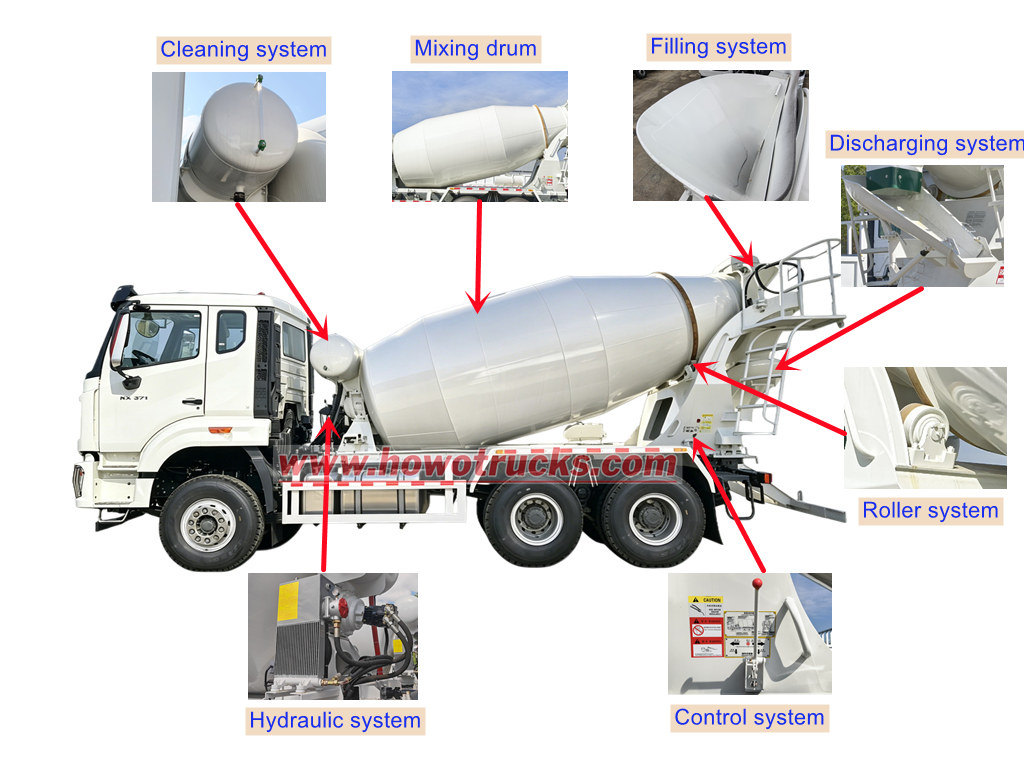

Glavne funkcije svakog sustava HOWO miksera

1. Sustav šasije: Čini temelj vozila i odgovoran je za transport betona.

2. Hidraulički sustav: Uzima snagu iz motora, pretvara je u hidrauličku energiju, a zatim putem hidrauličkog motora isporučuje mehaničku energiju za pogon bubnja za miješanje.

3. Bubanj za miješanje: Služi kao spremnik za skladištenje betona, s unutarnjim lopaticama koje miješaju i vode materijal, što je ključno za sprječavanje skrućivanja i segregacije betona.

4. Sustav pražnjenja: Uključuje glavni i pomoćni odvodni kanal i šipke za zaključavanje. Pomoćni kanal produžuje duljinu glavnog kanala radi lakšeg istovara.

5. Sustav za čišćenje: Koristi pneumatski dovod vode. Voda pod tlakom iz tlačnog spremnika, pištolja i crijeva čisti lijevak za punjenje, bubanj za miješanje i otvor za pražnjenje kako bi se spriječilo stvrdnjavanje i lijepljenje betona.

6. Sustav upravljanja: Sastoji se od kontrolera, spojnih osovina, fleksibilnih osovina i spojnih mehanizama. Koristi se za kontrolu brzine i smjera rotacije bubnja za miješanje.

7. Sustav valjaka: Smješten na stražnjoj strani bubnja za miješanje i spojen na podokvir, uglavnom podupire bubanj.

8. Sustav punjenja: Sastoji se od lijevka za punjenje i njegovog nosača. Nosač pomaže u smanjenju udarne sile betona tijekom utovara.

Princip rada kamiona miksera HOWO NX Transit

● Funkcija miješanja: Tijekom vožnje, PTO prenosi snagu motora putem hidrauličke pumpe, hidrauličkog motora i reduktora na bubanj za miješanje, održavajući ga u rotaciji na maloj brzini od 1-3 okretaja u minuti kako bi se osigurala homogenost betona i spriječila segregacija.

● Funkcija punjenja: Prilikom utovara, bubanj za miješanje okreće se većom brzinom od 6–10 okretaja u minuti. Beton ulazi u bubanj kroz sustav za punjenje i spiralnim lopaticama se vodi prema srednjem i donjem dijelu bubnja.

● Funkcija pražnjenja: Tijekom pražnjenja, bubanj se okreće unatrag brzinom od 3 do 14 okretaja u minuti. Beton se spiralnim djelovanjem lopatica potiskuje prema otvoru bubnja i izbacuje se kroz otvor za pražnjenje.

● Funkcija čišćenja: Spremnik zraka iz kočionog sustava stvara tlak u spremniku vode. Voda pod tlakom se zatim koristi za čišćenje unutrašnjosti bubnja za miješanje, otvora za punjenje i sustava za pražnjenje.
